Beskrivelse

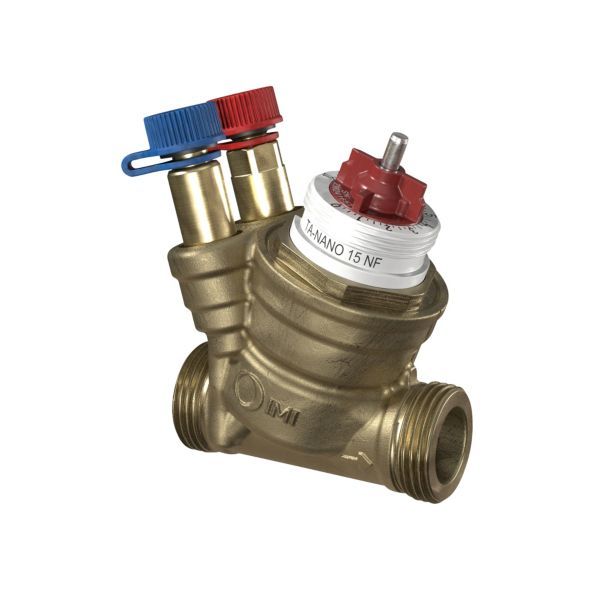

IMI TA-Nano Plus DN 15 NF er en trykuafhængig balancerings- og reguleringsventil (PIBCV) til små terminalunits i varme- og køleanlæg. Det maksimale flow indstilles trinløst inden for 47,1–560 l/h ved et differenstryk op til 600 kPa, og Δp-indsatsen regulerer differenstrykket, så det indstillede maksimale flow er trykuafhængigt. Denne udgave har 3/4″ udvendigt gevind (G3/4 efter ISO 228) og trykklasse PN 25.
Fordele
- Pladsbehov: IMI angiver ventilens byggelængde til 65 mm; højden med aktuator står i specifikationerne.
- Trinløs flowbegrænsning: Det maksimale flow kan indstilles trinløst op til 560 l/h (ved fuldt åben reguleringskegle). IMI angiver, at trinløs indstilling af maks. flow forhindrer overflow gennem terminalunits.
- Synlig indstilling: Ventilpositionen er synlig, når aktuatoren er monteret, og ventilen kan kendes på farvekodningen – NF-indsatsen er hvid.
- Måling og diagnostik: Flow og ΔH måles ved at tilslutte IMI TA’s indreguleringsinstrument til ventilens to måleudtag.
- Afspærring: Ventilen kan lukkes under anlægsvedligeholdelse; lækageklassen står i specifikationerne.
Passer den til dit anlæg?
Bruges til
- Regulering og indregulering af små terminalunits i varme- og køleanlæg med én ventil.
- Installationer med begrænset plads.
Sådan vælger du
- Denne variant: TA-Nano Plus DN 15, udvendigt gevind G3/4, max. flow indstilleligt 47,1–560 l/h.
- TA-Nano Plus DN 10 (G1/2, 19,5–200 l/h)
- TA-Nano Plus DN 20 (G1, 197–1210 l/h)
- TA-Nano Plus DN 15 LF (G3/4, 30,6–310 l/h)
- TA-Nano Plus DN 15 HF (G3/4, 146–1130 l/h)
- TA-Nano Plus DN 20 HF (G1, 202–1680 l/h)
- IMI anbefaler at vælge den mindste ventil, der dækker det dimensionerede flow med en sikkerhedsmargin, og at holde indstillingen så åben som muligt. Kontrollér, at det tilgængelige differenstryk ligger inden for arbejdsområdet (op til 600 kPa).
- Aktuator: TA-Slider 160 (M30x1,5)
- Tilslutningskobling til DN 15, G3/4 × G1/2 med omløber
Montering
- Aktuator bestilles separat; IMI anbefaler EMO T II, EMO TM II, TA-TRI og TA-Slider 160 (tilslutning M30x1,5). Der skal være fri plads over aktuatoren til montering og afmontering.
- For at undgå støjgener skal anlægget være korrekt indreguleret og afluftet.
- Medfølger ikke: Aktuator (bestilles separat).
Til installatøren
- Aktuator: IMI anbefaler EMO T II, EMO TM II, TA-TRI eller TA-Slider 160 (tilslutning M30x1,5); fri plads er påkrævet over aktuatoren for let montering og afmontering.
- Fremmed aktuator: IMI angiver kravene “Arbejdsområde: X (lukket – helt åben) = 11,7–15,7” og “Lukkekraft: min. 100 N”. Brugeren skal sikre, at aktuatorer, der ikke er fremstillet af IMI, er fuldt kompatible; manglende overholdelse kan medføre utilfredsstillende resultater.
- Køling: Hvis medietemperaturen er under 2 °C, skal isdannelse på spindlen forhindres; derfor bør ventiler isoleres med damptæt isolering (spindelforlænger kan anvendes).
- Medier: Vand og glykolblandet vand (0–57 %); IMI har testet ventilerne for ydeevne og holdbarhed med monoethylen- såvel som monopropylenglycol op til denne koncentration.
- Trykfald ved aktuator: Det maks. anbefalede trykfald (ΔpV) for ventil- og aktuatorkombinationen (EMO T II, EMO TM II, TA-TRI, TA-Slider) er 600 kPa for DN 10-25.
- Minimumsdifferenstryk: ΔpVmin er det nødvendige trykfald over ventilen for korrekt differenstrykregulering; ΔpVmax gælder for position 10, helt åben – andre indstillinger kræver mindre differenstryk og beregnes med HySelect.
- Støj: For at undgå støjgener kræves det, at anlægget er korrekt indreguleret og afluftet.
Se alle tekniske specifikationer →
Varianter
- TA-Nano Plus DN 10 NF, G1/2 – 200 l/h
- TA-Nano Plus DN 15 LF, G3/4 – 310 l/h
- TA-Nano Plus DN 15 HF, G3/4 – 1130 l/h
- TA-Nano Plus DN 20 NF, G1 – 1210 l/h
- TA-Nano Plus DN 20 HF, G1 – 1680 l/h
Tilbehør
IMI TA tilslutningskobling med indvendigt gevind DN 15, G3/4 x G1/2 (52 009-815)62 kr. inkl. moms+
IMI TA-Slider 160 aktuator 160/200 N, 0(2)–10 VDC, 1 m kabel, M30x1,5 (322224-10114)2.867 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad betyder LF, NF og HF?
IMI angiver LF = små flow (rød indsats), NF = normale flow (hvid indsats) og HF = større flow (grå indsats).
Hvilke aktuatorer kan bruges?
IMI anbefaler EMO T II, EMO TM II, TA-TRI og TA-Slider 160 med tilslutning M30x1,5. Aktuatoren bestilles separat.
Kan ventilen bruges til at afspærre anlægget?
Ja, IMI angiver afspærring som en af ventilens funktioner – til afspærring under anlægsvedligeholdelse. IMI henviser samtidig til punktet Lækagerate: ventilen er angivet med tæt pakning i klasse VI jf. EN 60534-4.
Hvor meget vejer ventilen?
0,47 kg ifølge IMI’s sortimentstabel.
Kan den bruges med glykolblandinger?
Ja, til vand og glykolblandet vand op til 57 %.
Dokumentation
- Brochure Katalogblad TA-Nano Plus PDF · 2,7 MB
Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.
