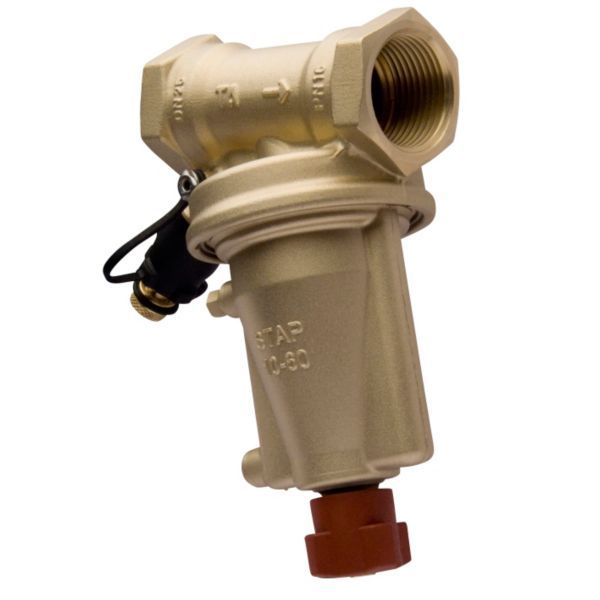

IMI TA STAP DN 15 differenstrykregulator 5–25 kPa, G1/2 (52 265-115)

1.919 kr. inkl. moms

Selvvirkende differenstrykregulator, der holder differenstrykket stabilt i varme- og køleanlæg.

  • Differenstrykregulator: STAP, DN 15
  • Indstillingsområde: 5–25 kPa (fabriksindstilling 5 kPa)
  • Tilslutning: indvendigt gevind
  • Medfølger: kapillarrør og overgangsnipler
  • Afspærring: indbygget, kræver ikke en separat afspærringsventil

Levering 1–3 hverdage

Varenummer (SKU): 406963204 Kategori:

Beskrivelse

IMI TA STAP DN 15 er en selvvirkende differenstrykregulator, der holder differenstrykket (ΔpL) stabilt i vandbårne varme- og køleanlæg. Tilslutningen er 1/2″ indvendigt gevind (G1/2), og differenstrykket kan justeres mellem 5 og 25 kPa. Ventilen har en indbygget afspærringsfunktion.

Fordele

  • Differenstrykregulering: STAP holder differenstrykket stabilt, hvilket ifølge IMI giver en nøjagtig modulerende regulering og lavere risiko for støj fra reguleringsventilerne.
  • Trykaflastet kegle: Keglen er trykaflastet, hvilket ifølge IMI sikrer nøjagtig differenstrykregulering.
  • Justerbart differenstryk: Differenstrykket indstilles til den ønskede værdi med en 3 mm unbrakonøgle.
  • Måleudtag: Selvtættende måleudtag til fejlsøgning og diagnose. Aftapning fås som tilbehør.
  • Materiale: Ventilhus, overdel og kegle er i AMETAL®, IMI’s afzinkningsbestandige legering.

Passer den til dit anlæg?

Bruges til

  • Vandbårne varme- og køleanlæg, hvor differenstrykket over en kreds, en stigestreng eller en reguleringsventil skal holdes stabilt.
  • Kredse med forindstillelige radiatorventiler, hvor radiatorventilernes forindstilling begrænser flowet, så der ikke opstår overflow, og kredse med flere mindre apparater som varmeventilatorer og varme- eller køleflader.
  • Anlæg, der skal sættes i drift i etaper (“zoneventil”-metoden): en STAP på hver afgrening fra hovedledningen.

Sådan vælger du

Montering

  • STAP installeres i returledningen og i den rigtige flowretning.
  • Tilslutning: 1/2″ indvendigt gevind (G1/2), efter ISO 228; gevindlængde efter ISO 7-1.
  • Kapillarrøret (1 m medfølger) forbindes til en STAD-ventil, som bruges til flowmåling og afspærring.
  • Ved forlængelse af kapillarrøret bruges 6 mm kobberrør og forlængersæt (tilbehør); det medleverede kapillarrør skal altid indgå.
  • Overdelen kan afmonteres ved trange pladsforhold. Aftapning fås som tilbehør og kan monteres under drift.
  • Medfølger: Kapillarrør, 1 m, Overgangsnipler G1/2 og G3/4.
  • Medfølger ikke: Aftapning (fås som tilbehør), STAD-ventil (bestilles separat).
Til installatøren
  • Reguleringsform: STAP er selvvirkende og holder differenstrykket (ΔpL) stabilt. Indstillingsområde 5–25 kPa, fabriksindstilling 5 kPa.
  • Driftsgrænser: maks. differenstryk (ΔpV) 250 kPa, trykklasse PN 16, medietemperatur -20…120 °C.
  • Medier: vand og glykolblandet vand (0–57 %).
  • Arbejdsområde STAP DN 15: Kvmin 0,07 m³/h, Kvnom 1,0 m³/h, Kvm 1,4 m³/h, qmax 1,0 m³/h.
  • Kan tilsluttes glatte rør med KOMBI-koblinger (tilbehør).
  • Uden forindstilling: IMI skriver, at det i anlæg med radiatorventiler uden forindstilling ikke er tilstrækkeligt, at STAP begrænser differenstrykket over hver kreds – STAP skal arbejde sammen med en STAD, der begrænser flowet. Den korrekte fordeling af det totale flow mellem radiatorerne opnås ikke, men løsningen kan kraftigt forbedre egenskaberne i et anlæg med radiatorventiler uden forindstilling.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvor skal STAP monteres?
I returledningen, vendt i den angivne flowretning.

Kan kapillarrøret forlænges?
Ja, med 6 mm kobberrør og forlængersæt (tilbehør). Det medleverede kapillarrør skal altid indgå.

Skal der en separat afspærringsventil til?
Nej – STAP har en indbygget afspærringsfunktion, så en særskilt afspærringsventil ikke er nødvendig. Kapillarrøret skal dog forbindes til en STAD-ventil, som ifølge IMI bruges til flowmåling, afspærring og tilslutning af signalledningen.

Hvilket tryk og hvilken temperatur er ventilen beregnet til?
IMI oplyser maks. differenstryk 250 kPa og en arbejdstemperatur fra -20 til 120 °C.

Dokumentation

Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeDifferenstrykregulator (STAP)
ModelIMI TA STAP DN 15, 5–25 kPa
Producentens varenr.52 265-115
DimensionDN 15
Tilslutning1/2" indvendigt gevind, G1/2 (ISO 228), gevindlængde ISO 7-1
Kvm1,4 m³/h
Kvnom1,0 m³/h
Kvmin0,07 m³/h
qmax1,0 m³/h
Indstillingsområde5–25 kPa (ΔpL, fabriksindstilling 5 kPa)
TrykklassePN 16
Maks. differenstryk250 kPa (ΔpV)
Medietemperatur-20…120 °C
MedieVand og glykolblandet vand (0–57 %)
VentilhusAMETAL®
VentiloverdelAMETAL®
VentilkegleAMETAL®
SpindelAMETAL®
PakningO-ringe i EPDM-gummi
MembranHNBR-gummi
FjederRustfrit stål
FjederholderAMETAL® og forstærket PPS
HåndhjulPolyamid
MærkningHus: IMI eller TA, PN 16/150, DN, tommeangivelse og pil for strømningsretning. Overdel: STAP, ΔpL 5–25
Mål83 × 137 × 72 mm (L × H × W)
Nettovægt1,1 kg
MedfølgerKapillarrør 1 m og overgangsnipler G1/2 og G3/4
Glatte rørKan tilsluttes glatte rør med KOMBI-koblinger (tilbehør)
Mærke
Varenummer406963204
EAN7318793946607
