IMI TA STAP DN 15 / STAD DN 15 differenstrykregulator-sæt 5–25 kPa (52 865-301)

1.823 kr. inkl. moms

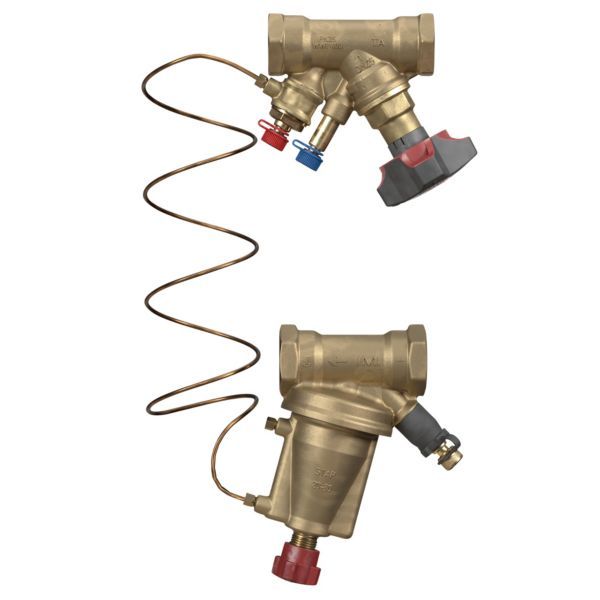

Sæt med differenstrykregulator STAP DN 15 og indreguleringsventil STAD DN 15 til vandbårne varme- og køleanlæg.

  • Sæt: STAP differenstrykregulator og STAD indreguleringsventil, DN 15
  • Tilslutning: 1/2″ indvendigt gevind (G1/2)
  • Medfølger: Kapillarrør og overgangsnipler

Levering 1–3 hverdage

Varenummer (SKU): 406961704 Kategori:

Beskrivelse

Sættet består af en IMI TA STAP DN 15 differenstrykregulator og en STAD DN 15 indreguleringsventil, pakket sammen. STAP holder differenstrykket stabilt over en kreds i vandbårne varme- og køleanlæg, mens STAD bruges til flowmåling, afspærring og tilslutning af kapillarrøret. Differenstrykket kan indstilles mellem 5 og 25 kPa, og STAP har 1/2″ indvendigt gevind (G1/2).

Fordele

  • Stabilt differenstryk: STAP holder et ønsket differenstryk stabilt; IMI angiver, at resultatet er en nøjagtig modulerende regulering og lavere risiko for støj fra reguleringsventilerne.
  • Samlet sæt: STAP og STAD leveres sammen i samme dimension (DN 15), inkl. kapillarrør og overgangsnipler til G1/2 og G3/4.
  • Flowmåling og afspærring: STAD-ventilen bruges til at måle flow og afspærre kredsen, og signalledningen tilsluttes den.
  • Måleudtag: STAP har et måleudtag, der ifølge IMI muliggør fejlsøgning og diagnose samt aftapning; selve aftapningen fås som tilbehør.
  • Materiale: STAP er i AMETAL®, IMI’s afzinkningsbestandige legering.

Passer den til dit anlæg?

Bruges til

  • Vandbårne varme- og køleanlæg, hvor differenstrykket over en kreds, en stigestreng eller en reguleringsventil skal holdes stabilt.
  • Kredse med radiatorventiler med forindstilling, og kredse med flere mindre apparater som varmeventilatorer og varme- eller køleflader.
  • Anlæg, der skal sættes i drift i etaper (“zoneventil”-metoden): en STAP på hver afgrening fra hovedledningen.

Sådan vælger du

Montering

  • STAP skal installeres i returledningen og i den rigtige flowretning. Tilslutning er 1/2″ indvendigt gevind (G1/2).
  • Kapillarrøret (1 m medfølger) forbindes til STAD-ventilen i sættet, som også bruges til flowmåling og afspærring.
  • Ved forlængelse af kapillarrøret bruges 6 mm kobberrør og forlængersæt (tilbehør). Det medleverede kapillarrør skal altid indgå.
  • Overdelen kan afmonteres ved trange pladsforhold. Aftapning fås som tilbehør og kan monteres under drift.
  • Medfølger: Kapillarrør, 1 m (STAP), Overgangsnipler G1/2 og G3/4 (STAP).
  • Medfølger ikke: Aftapning (fås som tilbehør).

Sådan virker den

STAP monteres i returledningen i den rigtige flowretning. STAD bruges til flowmåling, afspærring og tilslutning af kapillarrøret (signalledningen) og kan max-begrænse det samlede flow i kredsen.

Til installatøren
  • Regulering: STAP er en selvvirkende differenstrykregulator med trykaflastet kegle og justerbart differenstryk 5–25 kPa (fabriksindstilling 5 kPa); maks. differenstryk (ΔpV) 250 kPa.
  • Forbehold ved ikke-forindstillede ventiler: Har radiatorventilerne ikke forindstilling, er det ifølge IMI ikke tilstrækkeligt, at STAP begrænser differenstrykket over hver kreds – den korrekte fordeling af det samlede flow mellem radiatorerne opnås ikke, men løsningen kan forbedre egenskaberne.
  • Driftstemperatur: -20…120 °C. Medier: vand og glykolblandet vand (0–57 %).
  • Mål og vægt: 83 × 137 × 72 mm (L × H × W), 1,1 kg.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvor skal STAP monteres?
I returledningen, vendt i den angivne flowretning.

Kan kapillarrøret forlænges?
Ja, med 6 mm kobberrør og forlængersæt (tilbehør). Det medleverede kapillarrør skal altid indgå.

Kræver STAP en separat afspærringsventil?
Nej, STAD-ventilen i sættet bruges til flowmåling og afspærring, og kapillarrøret tilsluttes den.

Dokumentation

Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeSæt: differenstrykregulator STAP + indreguleringsventil STAD
ModelIMI TA STAP DN 15 / STAD DN 15, 5–25 kPa
Producentens varenr.52 865-301
DimensionSTAP DN 15 / STAD DN 15
Tilslutning STAP1/2" indvendigt gevind (G1/2), ISO 228, gevindlængde ISO 7-1
Forindstilling STAP5 kPa (fabriksindstilling)
Indstillingsområde STAP (ΔpL)5–25 kPa
Maks. differenstryk STAP (ΔpV)250 kPa
Trykklasse STAPPN 16
Driftstemperatur STAP-20…120 °C
MedieVand og glykolblandet vand (0–57 %)
Kvmin STAP0,07 m³/h
Kvnom STAP (fabriksindstilling)1,0 m³/h
Kvm STAP1,4 m³/h
qmax STAP1,0 m³/h
Ventilhus, overdel, kegle og spindel (STAP)AMETAL®
Fjederholder STAPAMETAL® og forstærket PPS
Mål STAP L / H / W83 / 137 / 72 mm
Nettovægt STAP1,1 kg
MedfølgerKapillarrør 1 m og overgangsnipler G1/2 og G3/4 (STAP)
Mærke
Varenummer406961704
EAN7318794043107
