Beskrivelse

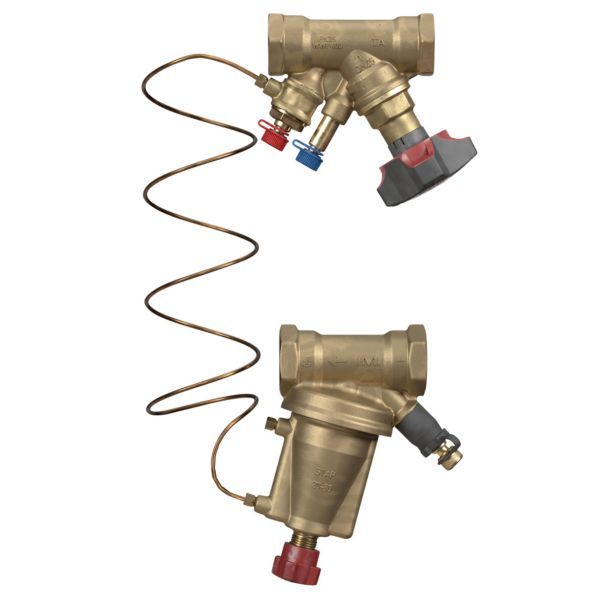

Sættet består af en IMI TA STAP DN 20 differenstrykregulator og en STAD DN 20 indreguleringsventil, pakket sammen. STAP holder differenstrykket (ΔpL) stabilt over en kreds, mens STAD bruges til flowmåling, afspærring og tilslutning af kapillarrøret. Tilslutningen er 3/4″ indvendigt gevind (G3/4), og differenstrykket kan indstilles mellem 5 og 25 kPa.
Fordele
- Differenstrykregulering: STAP stabiliserer differenstrykket over kredsen, hvilket giver mere nøjagtig regulering og mindre risiko for støj fra reguleringsventilerne.
- Trykaflastet kegle: sikrer nøjagtig differenstrykregulering.
- Afspærring: justerbart differenstryk med indbygget afspærringsfunktion, så der ikke kræves en separat afspærringsventil.
- Måling: måleudtag med aftapmulighed gør det muligt at fejlsøge, diagnosticere og aftappe.
- Sæt: Differenstrykregulatoren og indreguleringsventilen er pakket sammen i ét sæt, i samme dimension.
Passer den til dit anlæg?
Bruges til
- Vandbårne varme- og køleanlæg, hvor differenstrykket over en kreds, en stigestreng eller en reguleringsventil skal holdes stabilt.
- Kredse med radiatorventiler med eller uden forindstilling, og kredse med flere mindre apparater som varmeventilatorer og varme- eller køleflader.
- Anlæg, der skal sættes i drift i etaper (“zoneventil”-metoden): en STAP på hver afgrening fra hovedledningen.
Sådan vælger du
- Dette sæt: STAP DN 20 (5–25 kPa) + STAD DN 20, pakket sammen.
- Sæt: STAP DN 15 (5–25 kPa) + STAD DN 15
- Sæt: STAP DN 15 LF (5–25 kPa) + STAD DN 10
- Sæt: STAP DN 15 LF (5–25 kPa) + STAD DN 15
- Kun differenstrykregulatoren: STAP DN 20 5–25 kPa
- IMI anbefaler at vælge den mindste ventilstørrelse, der kan klare flowet med det tilgængelige differenstryk; brug diagrammet for mindste tryktab (ΔpVmin) i databladet eller softwaren HySelect til dimensionering.
Montering
- STAP installeres i returledningen og i den rigtige flowretning.
- Tilslutning: 3/4″ indvendigt gevind (G3/4), efter ISO 228; gevindlængde efter ISO 7-1.
- Kapillarrøret (1 m medfølger) forbindes til STAD-ventilen i sættet, som også bruges til flowmåling og afspærring.
- Ved forlængelse af kapillarrøret bruges 6 mm kobberrør og forlængersæt (tilbehør); det medleverede kapillarrør skal altid indgå.
- Overdelen kan afmonteres ved trange pladsforhold. Aftapning fås som tilbehør og kan monteres under drift.
- Medfølger: Kapillarrør, 1 m, Overgangsnipler G1/2 og G3/4.
- Medfølger ikke: Aftapning (fås som tilbehør).
Til installatøren
- Reguleringsform: STAP er selvvirkende og holder differenstrykket (ΔpL) stabilt. Indstillingsområde 5–25 kPa, fabriksindstilling 5 kPa.
- Driftsgrænser: maks. differenstryk (ΔpV) 250 kPa, trykklasse PN 16, medietemperatur -20…120 °C.
- Medier: vand og glykolblandet vand (0–57 %).
- Arbejdsområde STAP DN 20: Kvmin 0,16 m³/h, Kvnom 2,2 m³/h, Kvm 3,1 m³/h, qmax 2,2 m³/h.
- Installation: STAP skal installeres i returledningen og i den rigtige flowretning. I Danmark er den primære installationsmåde med STAD’ens ΔpV inkluderet i lasten.
Se alle tekniske specifikationer →
Varianter
Tilbehør
IMI TA isoleringskappe til STAP DN 15-25, EPP (52 265-225)387 kr. inkl. moms+
IMI TA signalledning 1 m, G1/16, til STAP og TA-COMPACT-DP (52 265-301)379 kr. inkl. moms+
IMI TA overgangsnippel G1/2 x G1/16, til ventiler med aftap (52 179-981)70 kr. inkl. moms+
Ofte stillede spørgsmål
Hvor skal STAP monteres?
I returledningen, vendt i den angivne flowretning.
Kan kapillarrøret forlænges?
Ja, med 6 mm kobberrør og forlængersæt (tilbehør). Det medleverede kapillarrør skal altid indgå.
Hvad er forskellen på STAP og STAD i sættet?
STAP holder differenstrykket stabilt, mens STAD bruges til flowmåling, afspærring og tilslutning af kapillarrøret (signalledningen).
Skal der en separat afspærringsventil til?
Nej, STAP har en indbygget afspærringsfunktion, så en særskilt afspærringsventil ikke er nødvendig.
