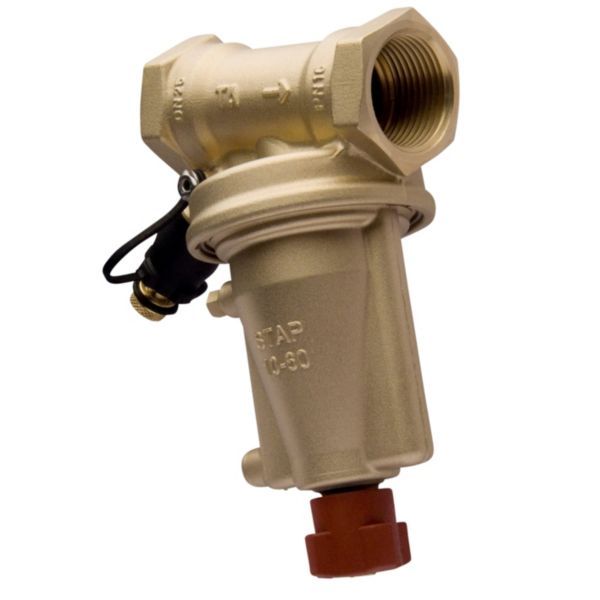

IMI TA STAP DN 40 differenstrykregulator 20–80 kPa, G1 1/2 (52 265-040)

3.490 kr. inkl. moms

Selvvirkende differenstrykregulator til vandbårne varme- og køleanlæg. Den holder differenstrykket over en kreds stabilt, så reguleringsventiler arbejder præcist og med lavere risiko for støj.

  • Tilslutning: 1½″ indvendigt gevind (G1½″)
  • Indstillingsområde: 20–80 kPa (fabriksindstilling 20 kPa)
  • Medfølger: Kapillarrør og overgangsnipler
  • Afspærring: Indbygget afspærringsfunktion – ingen særskilt afspærringsventil nødvendig
  • Materiale: Ventilhus, overdel og kegle i AMETAL®, IMI’s afzinkningsbestandige legering

Levering 1–3 hverdage

Varenummer (SKU): 406963111 Kategori:

Beskrivelse

IMI TA STAP DN 40 er en selvvirkende differenstrykregulator til vandbårne varme- og køleanlæg med 1 1/2″ indvendigt gevind (G1 1/2). Den holder et ønsket differenstryk stabilt, hvilket giver nøjagtig modulerende regulering og lavere risiko for støj fra reguleringsventilerne. Differenstrykket kan indstilles mellem 20 og 80 kPa, og ventilen har indbygget afspærring.

Fordele

  • Stabilt differenstryk: Den trykaflastede kegle sikrer nøjagtig differenstrykregulering.
  • Måleudtag: De selvtættende måleudtag gør fejlsøgning og diagnose muligt; aftapningsstudsen fås som tilbehør.
  • Trinvis idriftsætning: Med en STAP på hver afgrening fra hovedledningen behøver man ifølge IMI ikke indregulere hele anlægget igen, når en ny zone sættes i drift.
  • Medier: Kan bruges med vand og glykolblandet vand (0–57 %).

Passer den til dit anlæg?

Bruges til

  • Vandbårne varme- og køleanlæg, hvor differenstrykket over en kreds, en stigestreng eller en reguleringsventil skal holdes stabilt.
  • Kredse med radiatorventiler med eller uden forindstilling, og kredse med flere mindre apparater som varmeventilatorer og varme- eller køleflader.
  • Anlæg der sættes i drift i etaper (“zoneventil”-metoden): en STAP på hver afgrening fra hovedledningen.

Sådan vælger du

Montering

  • Tilslutning: G1/16 udvendigt gevind (kapillarrør).
  • STAP installeres i returledningen og i den korrekte flowretning, med 1 1/2″ indvendigt gevind (G1 1/2) i begge ender.
  • Kapillarrøret (1 m medfølger) forbindes i fremløbet – i IMI’s installationseksempler til en STAD-ventil, der bruges til flowmåling, afspærring og tilslutning af signalledningen. STAD bestilles separat.
  • Overdelen kan afmonteres ved trange pladsforhold. Aftapning fås som tilbehør og kan monteres under drift.
  • Medfølger: Kapillarrør (1 m), Overgangsnipler G1/2 og G3/4.

Sådan virker den

STAP monteres i returledningen i den korrekte flowretning, og kapillarrøret forbindes til en partnerventil, typisk en STAD i fremløbet. Ved trange pladsforhold kan overdelen afmonteres, så installationen bliver lettere.

Til installatøren
  • Trykklasse og temperatur: PN 16, maks. arbejdstemperatur 120 °C, min. arbejdstemperatur -20 °C.
  • Maks. differenstryk over ventilen (ΔpV): 250 kPa.
  • Medier: Vand og glykolblandet vand (0–57 %).
  • Forlængelse: Kapillarrøret kan forlænges med 6 mm kobberrør og et forlængersæt (tilbehør); det medleverede kapillarrør skal altid indgå i installationen.
  • Dimensionering: IMI anbefaler software HySelect til dimensionering af ventilen og beregning af ΔpL-indstillingen. Vælg den mindste mulige ventilstørrelse, så ventilens reguleringsfunktion udnyttes optimalt.
  • Afspærringsventiler: Med STAP og STAD over alle reguleringsventiler er der ifølge IMI kun behov for strengreguleringsventiler til kontrol og fejlsøgning.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvor skal STAP monteres?
I returledningen og i den korrekte flowretning. Det medleverede kapillarrør skal altid indgå i installationen.

Kan kapillarrøret forlænges?
Ja, med 6 mm kobberrør og et forlængersæt, der fås som tilbehør.

Hvilken isoleringskappe passer til ventilen?
Isoleringskappen til STAP DN 32-50 i EPP, som kan bruges til både varme og køl.

Skal der monteres en separat afspærringsventil?
Nej. STAP har indbygget afspærringsfunktion ud over differenstrykreguleringen.

Dokumentation

Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeDifferenstrykregulator (STAP)
ModelSTAP DN 40, 20–80 kPa
Producentens varenr.52 265-040
DimensionDN 40
Tilslutning1 1/2" indvendigt gevind (G1 1/2) iht. ISO 228, gevindlængde iht. ISO 7-1
Tilslutning (kapillarrør)G1/16 udvendigt gevind
Kvmin0,64 m³/h (ved 1 bar trykfald, min. åbning i p-båndet)
Kvnom9,0 m³/h (ved 1 bar trykfald, midten af p-båndet)
Kvm12,8 m³/h (ved 1 bar trykfald, maks. åbning i p-båndet)
qmax9,1 m³/h
Indstillingsområde20–80 kPa (ΔpL, fabriksindstilling 20 kPa)
TrykklassePN 16
Maks. differenstryk250 kPa (ΔpV)
Medietemperatur-20…120 °C
MedieVand og glykolblandet vand (0–57 %)
VentilhusAMETAL® (ventilhus, overdel, kegle og spindler)
PakningO-ringe i EPDM-gummi
MembranHNBR-gummi
FjederRustfrit stål; fjederholder i AMETAL® og forstærket PPS
HåndhjulPolyamid
FunktionerDifferenstrykregulering, justerbart Δp, måleudtag, afspærring; aftapning som tilbehør
MærkningHus: IMI eller TA, PN 16/150, DN, tommeangivelse og pil for strømningsretning. Overdel: STAP, ΔpL 20-80
MålLængde 135 mm, højde 181 mm, bredde 110 mm
MedfølgerKapillarrør (1 m) og overgangsnipler G1/2 og G3/4
Nettovægt2,9 kg
Mærke
Varenummer406963111
EAN7318793623904
