Beskrivelse

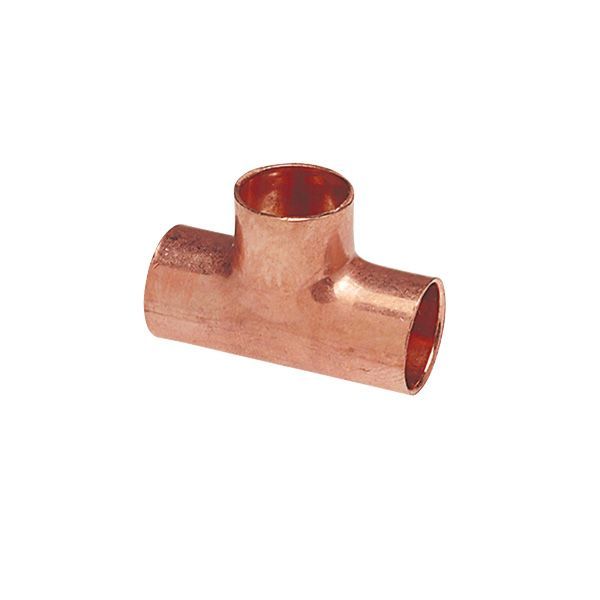

Conex Bänninger >B< ACR t-stykke, lige, i kobber, dimension 1/4″, til kapillarlodning (hårdlodning). Serien er udviklet til ACR-markedet (køl og aircondition) og opfylder mindst kravene i ASME B16.22. Maksimalt driftstryk er 40 bar ved driftstemperaturer fra -100 til 150 °C.
Fordele
- Til køl og aircondition: Conex Bänninger oplyser, at >B< ACR-serien er designet specifikt til ACR-markedet.
- Materiale: Fremstillet af tykvægget, sømløst kobberrør for ensartet godstykkelse og tæthed.
- Renhed: Leveres fra fabrikken med en indvendig overflade, der opfylder kravene til kølemiddelkredse, så længe fittingen ligger i den originale emballage.
- Kølemidler: Kobber er bestandigt over for stort set alle almindelige kølemidler, oplyser Conex Bänninger.
Passer den til dit anlæg?
Bruges til
- Køle-, klima- og aircondition-anlæg (ACR) med kobberrør i tommemål.
Sådan vælger du
- Denne variant: T-stykke, lige, 1/4″.
- Conex ACR T-stykke, 3/8” Lodde
- Conex ACR T-stykke, 1/2” Lodde
- Conex ACR T-stykke, 5/8” Lodde
- Conex ACR T-stykke, 3/4” Lodde
Montering
- Tilslutning: 1/4" loddeende (muffe) (gennemløb 1 / gennemløb 2 / afgrening). Passende fittings: Kølekobberrør 1/4" (6,35 mm) til loddeenden.
- Samles ved hårdlodning af uddannede kølemontører; rørene skylles med tør beskyttelsesgas (inertgas) under lodningen for at undgå glødeskal indvendigt.
Til installatøren
- Lodning: Udføres af uddannede fagfolk inden for køleanlægsbranchen; rørene skylles med tør beskyttelsesgas (inertgas) under lodningen for at undgå glødeskal indvendigt.
- Renhed: Fittingens indvendige renhed til kølemiddelkredse gælder kun, så længe den ligger i den originale emballage; derefter ligger ansvaret for renheden hos forarbejderen.
Se alle tekniske specifikationer →
Varianter
- Conex ACR T-stykke, 3/8” Lodde
- Conex ACR T-stykke, 1/2” Lodde
- Conex ACR T-stykke, 5/8” Lodde
- Conex ACR T-stykke, 3/4” Lodde
- Conex ACR T-stykke, 7/8” Lodde
- Conex ACR T-stykke, 1 1/8” Lodde
Tilbehør
Ofte stillede spørgsmål
Kan fittingen bruges til ammoniak?
Nej. Kobber kan under normale forhold ikke bruges sammen med ammoniak (R-717) eller svovldioxid (R-764).
Hvilket tryk og hvilken temperatur tåler fittingen?
Maks. 40 bar (4.000 kPa / 580 psi) ved driftstemperaturer fra -100 til 150 °C, ifølge Conex Bänninger.
Hvordan samles fittingen?
Ved hårdlodning af uddannede kølemontører; rørene skylles med tør beskyttelsesgas (inertgas) under lodningen.
Dokumentation
- Dokument >B< ACR Product Range Sheet (PDF, engelsk) PDF · 981 KB
Tekniske data fra producentens officielle materiale (conexbanninger.com). Ret til ændringer forbeholdes.
