Beskrivelse

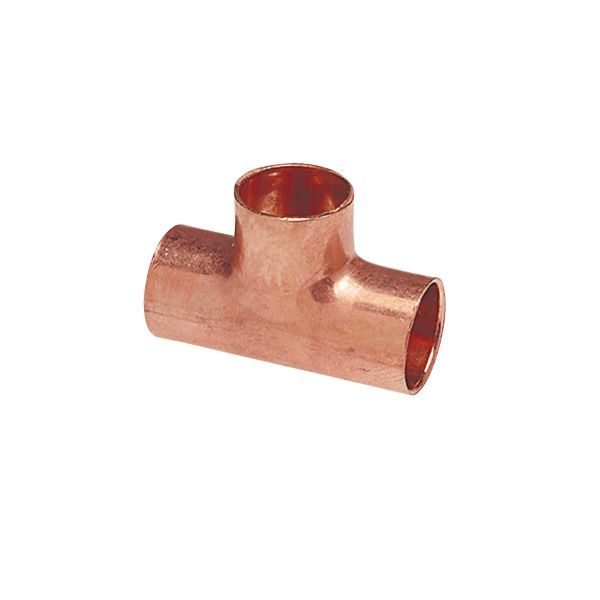

Conex Bänninger >B< ACR t-stykke, lige, i kobber, dimension 7/8″, til kapillarlodning (hårdlodning). >B< ACR-fittings er lavet til køle-, klima- og aircondition-anlæg med kobberrør i tommemål og opfylder mindst kravene i ASME B16.22.
Fordele
- Anvendelse: Udviklet specifikt til ACR-markedet (køl og aircondition).
- Rørmateriale: Fremstillet af tykvægget, sømløst kobberrør for ensartet godstykkelse og tæthed.
- Renhed: Leveres fra fabrikken med indvendige overflader, der opfylder kravene til kølemiddelkredse, så længe fittingen ligger i den originale emballage.
- Kølemiddel: Kobber er bestandigt over for næsten alle almindelige kølemidler.
Passer den til dit anlæg?
Bruges til
- Køle-, klima- og aircondition-anlæg (ACR) med kobberrør i tommemål.
Sådan vælger du
- Denne variant: T-stykke, lige, 7/8″.
- Conex ACR T-stykke, 1/4” Lodde
- Conex ACR T-stykke, 3/8” Lodde
- Conex ACR T-stykke, 1/2” Lodde
- Conex ACR T-stykke, 5/8” Lodde
- Conex ACR T-stykke, 3/4” Lodde
Montering
- Tilslutning: 7/8" loddeende (muffe) (gennemløb 1 / gennemløb 2 / afgrening). Passende fittings: Kølekobberrør 7/8" x 1,50 mm til loddetilslutningen.
- Samles ved hårdlodning af uddannede kølemontører; rørene skylles med tør beskyttelsesgas (inertgas) under lodningen for at undgå glødeskal indvendigt.
Til installatøren
- Driftstemperatur: -100 til 150 °C.
- Rengøring: >B< ACR-fittings leveres fra fabrikken med indvendige overflader, der opfylder kravene til kølemiddelkredse, så længe de forbliver i original emballage; efter åbning er den nødvendige renhed forarbejderens ansvar.
- Kølemiddel: Kobber kan under normale forhold ikke bruges sammen med ammoniak (R-717) eller svovldioxid (R-764).
- Driftstryk: Conex Bänninger angiver ikke ét entydigt maksimalt driftstryk for netop denne dimension. Få trykklassen bekræftet hos Conex Bänninger, før fittingen bruges i et højtryksanlæg.
Se alle tekniske specifikationer →
Varianter
- Conex ACR T-stykke, 1/4” Lodde
- Conex ACR T-stykke, 3/8” Lodde
- Conex ACR T-stykke, 1/2” Lodde
- Conex ACR T-stykke, 5/8” Lodde
- Conex ACR T-stykke, 3/4” Lodde
- Conex ACR T-stykke, 1 1/8” Lodde
- Conex ACR T-stykke Lodde, 3/8” x 1/4” x 3/8”
- Conex ACR T-stykke Lodde, 1/2” x 1/4” x 1/2”
- Conex ACR T-stykke Lodde, 5/8” x 1/2” x 1/2”
- Conex ACR T-stykke Lodde, 1/4” x 1/4” x 3/8”
- Conex ACR T-stykke Lodde, 3/8” x 3/8” x 1/4”
- Conex ACR T-stykke Lodde, 1/2” x 1/2” x 1/4”
- Conex ACR T-stykke Lodde, 5/8” x 5/8” x 1/4”
Tilbehør
Altech kølekobberrør, hårde lige længder, 7/8'' x 1,50 mm, 130 bar, 5 m1.860 kr. inkl. moms+
Ofte stillede spørgsmål
Kan fittingen bruges til ammoniak?
Nej. Kobber kan under normale forhold ikke bruges sammen med ammoniak (R-717) eller svovldioxid (R-764).
Hvilken norm opfylder fittingen?
Fittingen opfylder mindst kravene i fittingnormen ASME B16.22.
Hvor bredt er dimensionsområdet i >B< ACR-serien?
Conex angiver >B< ACR T-stykker fra 1/4″ til 4 1/8″.
