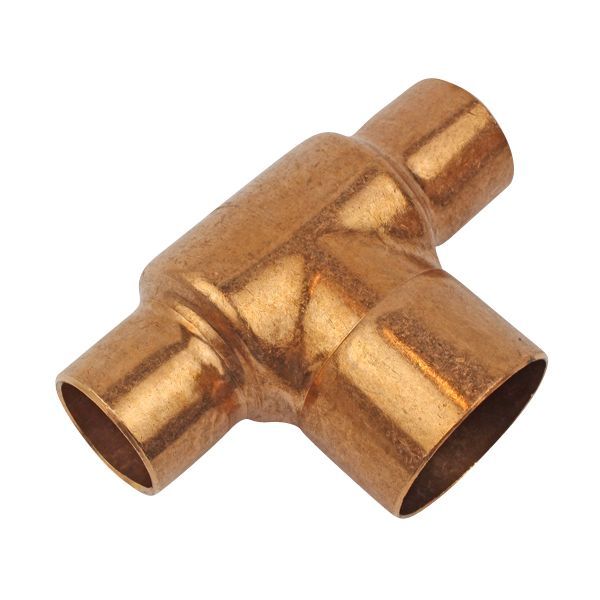

Conex Bänninger ACR T-stykke, 1/4” x 1/4” x 3/8” (9611 002002003)

239 kr. inkl. moms

Conex >B< ACR reduceret T-stykke til kølerør i tommemål.

  • Afgang: 3/8″ (reduceret T-stykke)
  • Materiale: Kobber, til hårdlodning
  • Maks. driftstryk: 40 bar

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 042167207 Kategori:

Beskrivelse

Conex Bänninger >B< ACR reduceret T-stykke i kobber til kølerør i tommemål, 1/4″ x 1/4″ x 3/8″. Fittingen hårdloddes og er beregnet til køle- og klimaanlæg (ACR). Conex angiver et maksimalt driftstryk på 40 bar.

Fordele

  • Anvendelse: Conex angiver, at >B< ACR-serien er udviklet specifikt til ACR-markedet (køl og aircondition).
  • Godstykkelse: Conex oplyser, at fittingerne er fremstillet af tykvæggede kobberrør for at sikre ensartet vægtykkelse og dermed tæthed og holdbarhed.
  • Standard: Conex angiver, at fittingerne er fremstillet efter ANSI B16.22 til tommedimensionerede køle- og klimaanlæg.
  • Trykudstyr: Conex angiver, at alle fittings i serien opfylder trykudstyrsdirektivet 97/23/EC til brug ved både høj- og lavtryk.

Passer den til dit anlæg?

Bruges til

  • Køle-, klima- og aircondition-anlæg (ACR) med kobberrør i tommemål. >B< ACR-serien er udviklet specifikt til ACR-markedet.

Sådan vælger du

Montering

Til installatøren
  • Driftsgrænser: Conex angiver maks. driftstryk 40 bar (4.000 kPa) og driftstemperaturområdet -100…150 °C; de to grænser er angivet hver for sig og ikke som et kombineret tryk/temperatur-forhold.
  • Beregnet arbejdstryk: Conex’ >B< ACR-produktark indeholder desuden en beregnet tabel over sikkert arbejdstryk pr. dimension og temperatur; i totalkataloget bekræfter Conex – afvigende fra tabellen – brug af >B< ACR-kobberlodfittings ved maks. 40 bar.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvad er fittingens driftstryk og driftstemperatur?
Conex angiver et maksimalt driftstryk på 40 bar (4.000 kPa) og et driftstemperaturområde på -100…150 °C.

Hvordan monteres fittingen?
Fittingen hårdloddes på kobberrør i tommemål efter ANSI B16.22.

Hvilken standard er fittingen fremstillet efter?
ANSI B16.22, til tommedimensionerede ACR-rør. Conex angiver desuden, at alle fittings i serien opfylder trykudstyrsdirektivet 97/23/EC.

Dokumentation

Tekniske data fra producentens officielle materiale (conexbanninger.com). Ret til ændringer forbeholdes.

Specifikationer

TypeT-stykke, reduceret
SerieConex Bänninger >B< ACR
Producentens varenr.9611 002002003
Dimension1/4" x 1/4" x 3/8"
TilslutningLoddeende (kapillar), muffe
Tilslutning1/4" loddeende (muffe)
Tilslutning3/8" loddeende (muffe)
MaterialeKobber
Maks. driftstryk40 bar (4.000 kPa)
Driftstemperatur-100…150 °C
MålZB 10,5 / ZC 7,5 / a 6 / b 14 / c 14 / d 17 mm
StandardANSI B16.22
GodkendelseTrykudstyrsdirektivet 97/23/EC
Mærke
Varenummer042167207
EAN4011862037703
