Beskrivelse

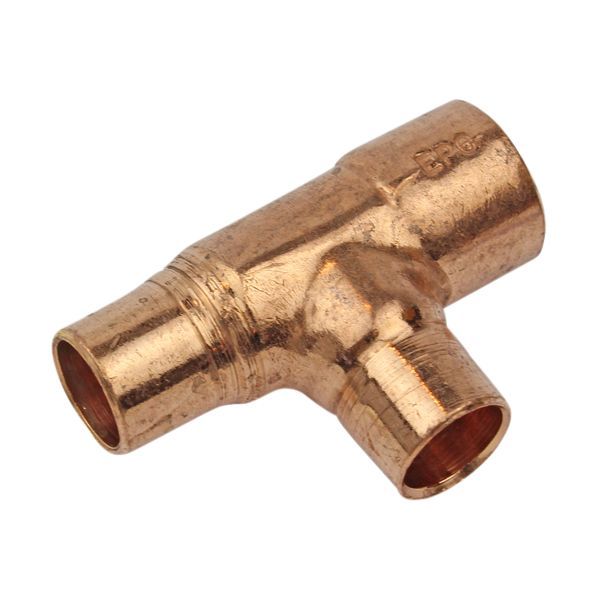

Conex Bänninger >B< ACR reduceret T-stykke i kobber til kølerør i tommemål, 5/8″ x 1/2″ x 1/2″. Fittingen loddes (brazing) og er beregnet til køle- og klimaanlæg (ACR).
Fordele
- Køleteknik: Conex Bänninger angiver, at >B< ACR-serien er udviklet specifikt til køle- og aircondition-anlæg.
- Materiale: Conex Bänninger angiver, at >B< ACR-fittings er fremstillet af tykvæggede kobberrør for ensartet godstykkelse og tæthed.
- Standard: Conex Bänninger angiver, at >B< ACR-fittings er fremstillet efter ANSI-fittingstandarden for kølerør i tommemål.
- Trykudstyr: Conex Bänninger angiver, at alle >B< ACR-fittings opfylder trykudstyrsdirektivet (97/23/EF) til brug ved både høj- og lavtryk.
Passer den til dit anlæg?
Bruges til
- Køle-, klima- og aircondition-anlæg (ACR) med kobberrør i tommemål; >B< ACR-serien er udviklet specifikt til ACR-markedet.
Sådan vælger du
- Denne variant: T-stykke, reduceret, 5/8″ x 1/2″ x 1/2″.
- ACR T-stykke Lodde, 40 bar, 5/8” x 5/8” x 1/4”
- ACR T-stykke Lodde, 40 bar, 1/2” x 1/2” x 1/4”
- ACR T-stykke Lodde, 40 bar, 3/8” x 3/8” x 1/4”
- ACR T-stykke Lodde, 40 bar, 1/4” x 1/4” x 3/8”
Montering
- Tilslutning: 5/8" loddeende (muffe); 1/2" loddeende (muffe). Passende fittings: Kølekobberrør 5/8" x 1,05 mm til loddetilslutningen, Kølekobberrør 1/2" til loddetilslutningen.
- Fittingen samles ved lodning (brazing).
Til installatøren
- Standard: Conex Bänninger angiver, at >B< ACR-fittings er fremstillet efter ANSI-fittingstandarden for kølerør i tommemål.
- Driftstryk: Produktsiden angiver maks. driftstryk 40 bar (4.000 kPa) for netop dette artikelnummer. Totalkatalogets beregnede tabel for >B< ACR angiver driftsovertryk pr. tilslutningsmål og temperatur – for 1/2″ 49,3 bar og for 5/8″ 44,5 bar ved op til 120 °C ved sikkerhedsfaktor 4, regnet efter mindste vægtykkelse i den amerikanske fittingstandard og tilladt driftstryk efter AD 2000-Merkblatt B0/B1. Conex Bänninger henviser til deres tekniske rådgivning for andre tryk- og temperaturkombinationer.
- Driftstemperatur: -100…150 °C. Tryk og temperatur er to selvstændige grænser på produktsiden og må ikke læses som et kombineret forhold.
Se alle tekniske specifikationer →
Varianter
- ACR T-stykke Lodde, 40 bar, 5/8” x 5/8” x 1/4”
- ACR T-stykke Lodde, 40 bar, 1/2” x 1/2” x 1/4”
- ACR T-stykke Lodde, 40 bar, 3/8” x 3/8” x 1/4”
- ACR T-stykke Lodde, 40 bar, 1/4” x 1/4” x 3/8”
- ACR T-stykke Lodde, 40 bar, 1/2” x 1/4” x 1/2”
- ACR T-stykke Lodde, 40 bar, 3/8” x 1/4” x 3/8”
- ACR T-stykke, 1 1/8” Lodde, 40 bar
- ACR T-stykke, 7/8” Lodde, 40 bar
- ACR T-stykke, 3/4” Lodde, 40 bar
- ACR T-stykke, 5/8” Lodde, 40 bar
- ACR T-stykke, 1/2” Lodde, 40 bar
- ACR T-stykke, 3/8” Lodde, 40 bar
- ACR T-stykke, 1/4” Lodde, 40 bar
Tilbehør
Altech kølekobberrør, hårde lige længder, 5/8'' x 1,05 mm, 130 bar, 5 m931 kr. inkl. moms+
Altech kølekobberrør, blødt i ring, 1/2'' x 0,85 mm, maks. 71 bar, 15 m1.462 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilken rørdimension passer T-stykket til?
Kobberrør i tommemål: 5/8″ x 1/2″ x 1/2″. Både den ene ende og afgangen er reduceret.
Hvordan monteres fittingen?
Den samles ved lodning (brazing); alle tre tilslutninger er loddeender (muffer).
Hvilket materiale er fittingen lavet af?
Kobber, fremstillet efter ANSI-standarden til ACR-kølerør i tommemål.
Hvilket driftstemperaturområde angiver producenten?
-100…150 °C på Conex Bänningers produktside for 9611 005004004.
Hvor mange stykker er der i en pakke?
Conex Bänninger pakker 50 stk. pr. pose og 500 stk. pr. karton.
Dokumentation
- Dokument >B< ACR Product Range Sheet (PDF, engelsk) PDF · 981 KB
Tekniske data fra producentens officielle materiale (conexbanninger.com). Ret til ændringer forbeholdes.
