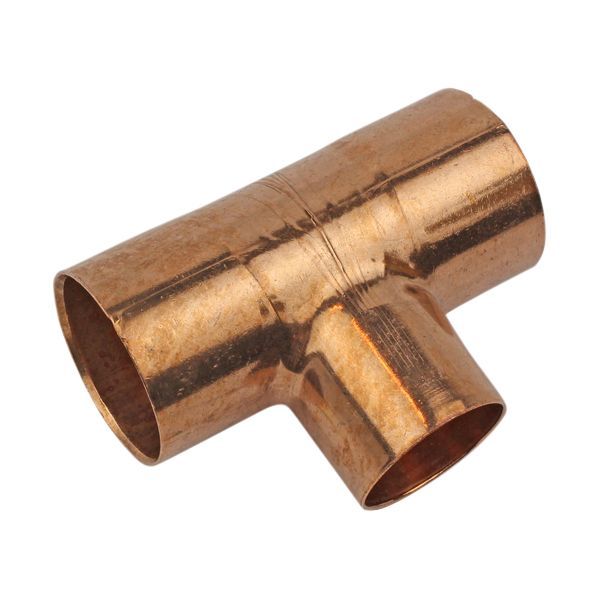

Conex ACR T-stykke Lodde, 40 bar, 3/8” x 3/8” x 1/4”

36 kr. inkl. moms

Conex Bänninger ACR T-stykke med reduceret afgrening til hårdlodning af kobberrør i køle- og klimaanlæg.

  • Afgang: 1/4″ (reduceret T-stykke)
  • Materiale: Kobber, til hårdlodning
  • Maks. driftstryk: 40 bar

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 042167210 Kategori:

Beskrivelse

Conex Bänninger >B< ACR T-stykke med reduceret afgrening, 3/8″ x 3/8″ x 1/4″, er en kapillarlodefitting i kobber til kølerør i tommemål. Gennemløbet er 3/8″ i begge ender, og afgreningen er reduceret til 1/4″. Fittingen hårdloddes og er beregnet til køle- og klimaanlæg (ACR); Conex Bänninger angiver et maksimalt driftstryk på 40 bar.

Fordele

  • Anvendelse: Conex Bänninger angiver, at >B< ACR-serien er udviklet specifikt til ACR-markedet (køl og aircondition).
  • Godstykkelse: Conex Bänninger oplyser, at fittingerne er fremstillet af tykvægget, sømløst kobberrør for ensartet godstykkelse.
  • Renhed: Leveres fra fabrikken med indvendige overflader, der opfylder kravene til kølemiddelkredse, så længe fittingen ligger i den originale emballage.
  • Standard: Mål, loddelængder og trykbelastning opfylder mindst kravene i fittingnormen ASME B16.22.

Passer den til dit anlæg?

Bruges til

  • Køle-, klima- og aircondition-anlæg (ACR) med kobberrør i tommemål. >B< ACR-serien er udviklet specifikt til ACR-markedet.

Sådan vælger du

Montering

Til installatøren
  • Driftstryk: Conex Bänninger angiver maks. driftstryk 40 bar (4.000 kPa / 580 psi). Kataloget bekræfter brug af >B< ACR-kobberlodfittings i dimensionerne 1/4″ til 2 1/8″ ved maks. 40 bar, forudsat at forarbejdningen følger de gældende regler, især normerne DIN EN 378 og DIN EN 14276.
  • Kølemiddel: Kobber er bestandigt over for næsten alle almindeligt anvendte kølemidler; kun sammen med ammoniak (R-717) og svovldioxid (R-764) er brug under normale forhold ikke muligt.
  • Montering: Rørforbindelser udføres kun af uddannede fagfolk fra kølemontørfaget. Før og under hårdlodningen skylles rørene med en tør beskyttelsesgas (inertgas).

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvad er fittingens driftstryk?
Conex Bänninger angiver et maksimalt driftstryk på 40 bar (4.000 kPa / 580 psi).

Hvordan monteres fittingen?
Ved hårdlodning (kapillarlodning) på kobberrør i tommemål. Før og under lodningen skylles rørene med tør beskyttelsesgas (inertgas).

Kan fittingen bruges til ammoniak?
Nej. Kobber kan under normale forhold ikke bruges sammen med ammoniak (R-717) eller svovldioxid (R-764).

Hvor mange stykker ligger der i en pose?
Conex Bänninger angiver 25 stk. pr. pose.

Dokumentation

Tekniske data fra producentens officielle materiale (conexbanninger.com). Ret til ændringer forbeholdes.

Specifikationer

TypeT-stykke, reduceret afgrening
Serie / systemConex Bänninger >B< ACR
Producentens varenr.9611 003003002
Dimension3/8" x 3/8" x 1/4"
TilslutningLoddeende (kapillar), muffe, alle tre ender
Tilslutning (gennemløb 1 / gennemløb 2)3/8" loddeende (muffe)
Tilslutning (afgrening)1/4" loddeende (muffe)
MaterialeKobber
Maks. driftstryk40 bar (4.000 kPa / 580 psi)
MålZB 8 mm / ZC 7 mm / a 10 mm / b 16 mm / c 15 mm / d 17 mm
StandardASME B16.22
GodkendelseTrykudstyrsdirektivet 97/23/EC, til højt og lavt tryk
Pakning (antal)25 stk. pr. pose
Mærke
Varenummer042167210
EAN4011862038908
