Beskrivelse

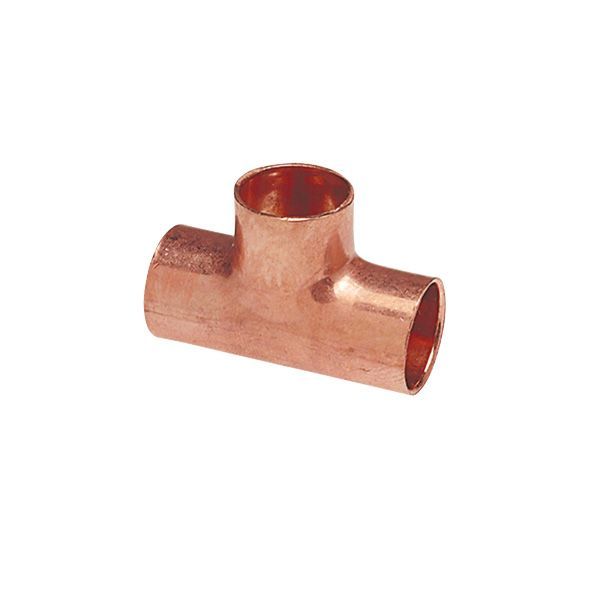

Conex Bänninger >B< ACR lige T-stykke i kobber til kølerør i tommemål, 3/4″. Fittingen hårdloddes og er beregnet til køle- og klimaanlæg (ACR). Conex Bänninger angiver et maksimalt driftstryk på 40 bar.
Fordele
- Køleteknik: Conex Bänninger angiver, at >B< ACR-serien er udviklet specifikt til køle- og aircondition-markedet (ACR).
- Godstykkelse: Conex Bänninger angiver, at >B< ACR-fittings er fremstillet af tykvæggede kobberrør for ensartet vægtykkelse, tæthed og holdbarhed.
- Standard: Conex Bänninger angiver, at >B< ACR-fittings er fremstillet efter ANSI B16.22 til tommedimensionerede køle- og klimaanlæg.
- Trykudstyr: Conex Bänninger angiver, at alle fittings i serien opfylder trykudstyrsdirektivet 97/23/EC til brug ved både høj- og lavtryk.
Passer den til dit anlæg?
Bruges til
- Køle-, klima- og aircondition-anlæg (ACR) med kobberrør i tommemål.
Sådan vælger du
- Denne variant: T-stykke, lige, 3/4″.
- Conex ACR T-stykke, 1/4” Lodde
- Conex ACR T-stykke, 3/8” Lodde
- Conex ACR T-stykke, 1/2” Lodde
- Conex ACR T-stykke, 5/8” Lodde
- Conex ACR T-stykke, 7/8” Lodde
Montering
- Tilslutning: 3/4" loddeende (muffe) (gennemløb 1 / gennemløb 2 / afgrening). Passende fittings: Kølekobberrør 3/4" x 1,30 mm til loddetilslutningen.
- Samles ved hårdlodning; Conex Bänninger angiver, at rørforbindelser i kølemiddelledninger udføres af uddannede fagfolk inden for køleanlæg.
- Rørene skylles med en tør beskyttelsesgas (inertgas) før og under lodningen, så der ikke dannes glødeskal indvendigt.
Til installatøren
- Driftsgrænser: Conex Bänninger angiver maks. driftstryk 40 bar (4.000 kPa / 580 psi) og driftstemperaturområdet -100…150 °C; de to grænser er angivet hver for sig og ikke som et kombineret tryk/temperatur-forhold.
- Beregnet arbejdstryk: Conex Bänningers >B< ACR-dokumentation indeholder en beregnet tabel over tilladt driftsovertryk pr. dimension og temperatur (statiske regneværdier efter ASME B16.22 og AD 2000-Merkblatt B0/B1 med sikkerhedsfaktor 4). Afvigende fra tabellen bekræfter Conex Bänninger brug af >B< ACR-kobberlodfittings i 1/4″ til 2 1/8″ ved tryk på maks. 40 bar ved driftstemperaturer fra -269 til 120 °C, når forarbejdningen følger DIN EN 378 og DIN EN 14276.
- Materiale: Conex Bänninger angiver, at >B< ACR-loddefittings er fremstillet af oxygenfrit kobber Cu-DHP (CW024A).
- Renhed: Conex Bänninger angiver, at fittingernes indvendige overflader fra fabrikken opfylder kravene til kølemiddelkredse, så længe fittingen forbliver i den originale emballage; efter åbning ligger ansvaret for renheden hos den, der forarbejder den.
- Kølemidler: Conex Bänninger angiver, at kobber er bestandigt over for næsten alle almindeligt anvendte kølemidler og blandinger heraf, men at brug i kombination med ammoniak (R-717) og svovldioxid (R-764) ikke er mulig under normale forhold.
- Lodning: Conex Bänninger angiver, at rørforbindelser i kølemiddelledninger kun udføres af uddannede fagfolk inden for køleanlæg, og at rørene før og under hårdlodningen skylles med en tør beskyttelsesgas (inertgas), så der ikke dannes glødeskal på de indvendige overflader.
- Pakning: 25 stk. pr. pose, 250 stk. pr. karton.
Se alle tekniske specifikationer →
Varianter
- Conex ACR T-stykke, 1/4” Lodde
- Conex ACR T-stykke, 3/8” Lodde
- Conex ACR T-stykke, 1/2” Lodde
- Conex ACR T-stykke, 5/8” Lodde
- Conex ACR T-stykke, 7/8” Lodde
- Conex ACR T-stykke, 1 1/8” Lodde
- Conex ACR T-stykke Lodde, 3/8” x 1/4” x 3/8”
- Conex ACR T-stykke Lodde, 1/2” x 1/4” x 1/2”
- Conex ACR T-stykke Lodde, 5/8” x 1/2” x 1/2”
- Conex ACR T-stykke Lodde, 1/4” x 1/4” x 3/8”
- Conex ACR T-stykke Lodde, 3/8” x 3/8” x 1/4”
- Conex ACR T-stykke Lodde, 1/2” x 1/2” x 1/4”
- Conex ACR T-stykke Lodde, 5/8” x 5/8” x 1/4”
Tilbehør
Altech kølekobberrør, hårde lige længder, 3/4'' x 1,30 mm, 130 bar, 5 m1.383 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad er fittingens driftstryk og driftstemperatur?
Conex Bänninger angiver et maksimalt driftstryk på 40 bar (4.000 kPa) og et driftstemperaturområde på -100…150 °C.
Hvordan monteres fittingen?
Den samles ved hårdlodning; alle tre tilslutninger er loddeender (muffer) i samme dimension, 3/4″.
Hvilken standard er fittingen fremstillet efter?
ANSI B16.22, til tommedimensionerede ACR-rør. Conex Bänninger angiver desuden, at alle fittings i serien opfylder trykudstyrsdirektivet 97/23/EC.
Dokumentation
- Dokument >B< ACR Product Range Sheet (PDF, engelsk) PDF · 981 KB
Tekniske data fra producentens officielle materiale (conexbanninger.com). Ret til ændringer forbeholdes.
