Beskrivelse

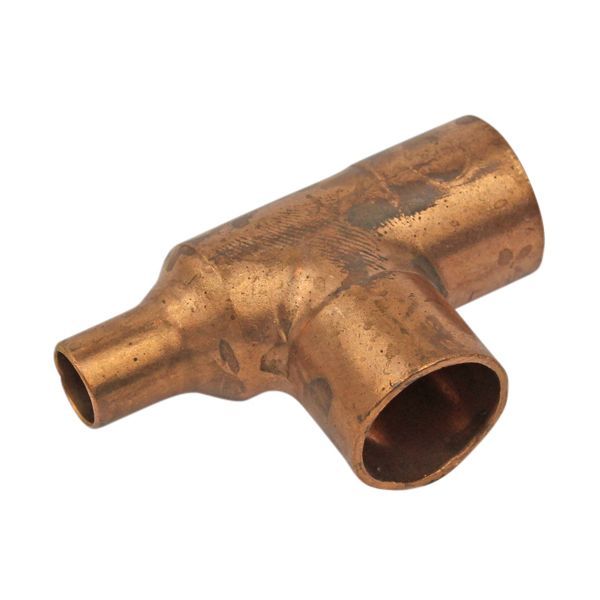

Conex Bänninger >B< ACR reduceret T-stykke i kobber til kølerør i tommemål, 3/8″ x 1/4″ x 3/8″. Fittingen loddes (brazing) og er specifikt udviklet til ACR-markedet (køl og aircondition).
Fordele
- Tykvægget kobber: Fremstillet af tykvæggede kobberrør for ensartet godstykkelse, der ifølge Conex Bänninger skal sikre tæthed og holdbarhed.
- Standard: Fremstillet efter ANSI B16.22 til kølerør i tommemål.
- Godkendelse: Overholder ifølge producentens produktoversigt trykudstyrsdirektivet 97/23/EC til høj- og lavtryk.
- Ren fra fabrik: Leveres med en indvendig renhed, der opfylder kravene til kølemiddelkredsløb, så længe fittingen bliver i originalemballagen.
Passer den til dit anlæg?
Bruges til
- Køle-, klima- og aircondition-anlæg (ACR) med kobberrør i tommemål.
Sådan vælger du
- Denne variant: T-stykke, reduceret, 3/8″ x 1/4″ x 3/8″.
- ACR T-stykke Lodde, 40 bar, 5/8” x 5/8” x 1/4”
- ACR T-stykke Lodde, 40 bar, 1/2” x 1/2” x 1/4”
- ACR T-stykke Lodde, 40 bar, 3/8” x 3/8” x 1/4”
- ACR T-stykke Lodde, 40 bar, 1/4” x 1/4” x 3/8”
Montering
- Tilslutning: 3/8" loddeende (muffe); 1/4" loddeende (muffe). Passende fittings: Kølekobberrør 3/8" til loddetilslutningen, Kølekobberrør 1/4" (6,35 mm) til loddeenden.
- Fittingen samles ved lodning (brazing).
Til installatøren
- Udførende: Conex Bänninger angiver i det tekniske katalog, at rørledninger med kølemiddel udelukkende må udføres af uddannede fagfolk inden for køleanlæg.
- Forbehold: Kobber er bestandigt mod næsten alle gængse kølemidler, men kan ifølge Conex Bänningers tekniske katalog ikke bruges under normale betingelser i kombination med ammoniak (R-717) eller svovldioxid (R-764).
- Driftsgrænser: Produktsiden angiver maks. driftstryk 40 bar og driftstemperatur -100…150 °C. I det tekniske katalog bekræfter Conex Bänninger ACR-lodfittings i målene 1/4″–2 1/8″ til maks. 40 bar ved driftstemperaturer fra -269 til 120 °C, når forarbejdningen følger DIN EN 378 og DIN EN 14276.
- Renhed: Fittingen leveres fra fabrik med en indvendig renhed, der opfylder kravene til kølemiddelkredsløb – det gælder kun, så længe fittingen forbliver i originalemballagen; efter åbning er det den udførende installatørs ansvar at sikre den nødvendige renhed.
- Lodning: Hårdlodning med kapillarlodfittings er den almindelige samlemetode; rørene skal renses med en tør, inert gas (inertgas) før og under lodningen for at undgå dannelse af glødeskal på de indvendige overflader.
Se alle tekniske specifikationer →
Varianter
- ACR T-stykke Lodde, 40 bar, 5/8” x 5/8” x 1/4”
- ACR T-stykke Lodde, 40 bar, 1/2” x 1/2” x 1/4”
- ACR T-stykke Lodde, 40 bar, 3/8” x 3/8” x 1/4”
- ACR T-stykke Lodde, 40 bar, 1/4” x 1/4” x 3/8”
- ACR T-stykke Lodde, 40 bar, 5/8” x 1/2” x 1/2”
- ACR T-stykke Lodde, 40 bar, 1/2” x 1/4” x 1/2”
- ACR T-stykke, 1 1/8” Lodde, 40 bar
- ACR T-stykke, 7/8” Lodde, 40 bar
- ACR T-stykke, 3/4” Lodde, 40 bar
- ACR T-stykke, 5/8” Lodde, 40 bar
- ACR T-stykke, 1/2” Lodde, 40 bar
- ACR T-stykke, 3/8” Lodde, 40 bar
- ACR T-stykke, 1/4” Lodde, 40 bar
Tilbehør
Altech kølekobberrør, blødt i ring, 3/8'' x 0,85 mm, maks. 96 bar, 15 m1.073 kr. inkl. moms+
Altech kølekobberrør, blødt i ring, 1/4'' x 0,85 mm, maks. 151 bar, 15 m670 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilken rørdimension passer T-stykket til?
Det er et reduceret T-stykke til kølerør i 3/8″, 1/4″ og 3/8″ (tilslutning 1, 2 og 3).
Hvordan monteres fittingen?
Den samles ved lodning (brazing); alle tre tilslutninger er loddeender (muffer).
Hvilket materiale er fittingen lavet af?
Kobber, fremstillet efter ANSI B16.22 til ACR-kølerør i tommemål.
Hvilken driftstemperatur og hvilket driftstryk tåler fittingen?
Driftstemperatur -100…150 °C og maks. driftstryk 40 bar, ifølge Conex Bänningers produktside.
Kan fittingen bruges med alle kølemidler?
Kobber er bestandigt mod næsten alle gængse kølemidler, men ikke i kombination med ammoniak (R-717) eller svovldioxid (R-764) under normale betingelser, ifølge Conex Bänningers tekniske katalog.
Dokumentation
- Dokument >B< ACR Product Range Sheet (PDF, engelsk) PDF · 981 KB
Tekniske data fra producentens officielle materiale (conexbanninger.com). Ret til ændringer forbeholdes.
