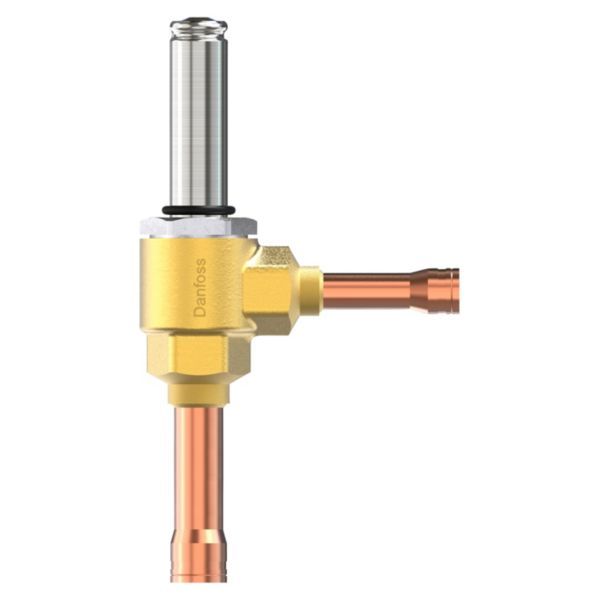

Danfoss AKV 10P1 Elektrisk ekspansionsventil, ODF-ODF, 3/8-1/2, 0,009 m3/h

2.112 kr. inkl. moms

Elektrisk ekspansionsventil til præcis væskeindsprøjtning i fordampere i køleanlæg, styret af en Danfoss ADAP-KOOL®-regulator via pulsbreddemodulation (PWM).

  • Dyse: 0,5 mm
  • Tilslutning: Loddestudse (ODF), vinkelløb med én flowretning
  • Maks. driftstryk: 90 bar
  • Spole: Medfølger ikke – bestilles separat

Levering 1–3 hverdage

Varenummer (SKU): 470685211 Kategori:

Beskrivelse

Danfoss AKV 10P1 er en elektrisk ekspansionsventil til præcis væskeindsprøjtning i fordampere i køleanlæg. Ventilen styres normalt af en Danfoss ADAP-KOOL®-regulator med pulsbreddemodulation (PWM). Denne udgave har kv 0,009 m³/h og dyse 0,5 mm, med 3/8″ loddestuds på tilgangen og 1/2″ på afgangen. Spolen bestilles separat.

Fordele

  • Væskeindsprøjtning: Ventilen styres normalt af en Danfoss ADAP-KOOL®-regulator, som sikrer præcis væskeindsprøjtning i fordamperen.
  • Service: Dyse- og stempelsamlingen kan udskiftes, og filteret kan skiftes.
  • Lukkefunktion: Ventilen er normalt lukket og lukker tæt, så kølemidlet ikke vandrer, når anlægget står stille.
  • Kølemidler: Danfoss angiver høj MOPD til brug i R744-anlæg.

Passer den til dit anlæg?

Bruges til

  • Køleanlæg: elektrisk ekspansionsventil til væskeindsprøjtning i fordampere.
  • Anlæg styret af en Danfoss ADAP-KOOL®-regulator, som ifølge Danfoss sikrer præcis væskeindsprøjtning i fordamperen.
  • Danfoss angiver høj MOPD til brug i R744-anlæg.

Sådan vælger du

Montering

  • Ventilen leveres uden spole. Spolen bestilles separat og vælges efter forsyningsspænding og ventilens MOPD-tabel.
  • Danfoss angiver, at ventilen er beregnet til én flowretning.
  • Ventilen må kun bruges i lukkede køleanlæg uden ilt, i henhold til EN 378, ISO 5149, ASHRAE 15, IEC 60335-2-x eller tilsvarende standarder.
  • Medfølger: Ventilhus med udskiftelig dyse- og stempelsamling og udskifteligt filter.
  • Medfølger ikke: Spole (bestilles separat efter forsyningsspænding og ventilens MOPD).
Til installatøren
  • Styring: PWM (pulsbreddemodulation) med anbefalet cyklustid 6 sekunder, normalt fra en Danfoss ADAP-KOOL®-regulator. Reguleringsområde (kapacitetsområde) 10–100 %.
  • Spole: Spolen bestilles separat. Danfoss angiver, at der altid skal monteres en sikring før spolen for at undgå kortslutning – sikringen bør være omkring 2 gange den nominelle strøm med medium tidsforsinkelse. Spolen må aldrig tages af ventilen, mens den er strømført.
  • Driftsgrænser: Danfoss’ MOPD-tabel gælder ved nominel spænding, maks. 60 °C medietemperatur og maks. 50 °C omgivelsestemperatur. Databladet angiver omgivelsestemperaturen som -50…80 °C afhængigt af spolen, så spolens egne data skal tjekkes.
  • Anlægstype: Danfoss angiver, at ventilen kun må bruges i lukkede køleanlæg, hvor der ikke er ilt, i henhold til EN 378, ISO 5149, ASHRAE 15, IEC 60335-2-x eller tilsvarende standarder.
  • Brandbare kølemidler: Danfoss angiver, at produktet kan bruges i anlæg med R454C, R454A, R1234ze, R1270, R290, R32, R444B, R452B, R454B, R600, R600a, R455A, R516A og R1234yf – det gælder kun spoler med IP65/67, som er valideret efter ISO 5149 og IEC 60335 (ref. IEC/EN 60079-15). Produktet er ifølge Danfoss IKKE verificeret til ATEX, IECEx eller IEC 60079-serien zone 2, og det er brugerens ansvar at verificere, at anlægget overholder ISO 5149 og IEC 60335. Spolen må kun bruges i områder med højst forureningsgrad 2, og der må ikke opstå gnister eller lysbuer – især ikke ved tilslutning af spolen. Til ATEX-anlæg henviser Danfoss til BI-spoler.
  • Dimensionering: Danfoss anbefaler beregningsprogrammet Coolselector®2 og at vælge en ventil, der er mellem 50 % og 75 % belastet ved den nominelle kapacitet. Væskehastigheden i ledningen til ventilen bør ikke overstige 1 m/s.
  • Flowretning: Danfoss angiver, at AKV 10P er beregnet til én flowretning.

Varianter

Tilbehør

Ofte stillede spørgsmål

Må spolen tages af ventilen, mens der er spænding på?
Nej. Producentens fejlfindingsvejledning angiver, at spolen aldrig må tages af ventilen, mens den er strømført.

Hvad er cyklustiden for pulsstyringen (PWM)?
Ventilen styres med pulsbreddemodulation (PWM) med en anbefalet cyklustid på 6 sekunder, ifølge producentens datablad.

Følger spolen med?
Nej. Danfoss leverer ventil, spole og reservedele som separate dele, så spolen bestilles separat og vælges efter forsyningsspænding og ventilens MOPD-tabel.

Kan ventilen bruges med brandbare kølemidler?
Danfoss angiver, at produktet kan bruges i anlæg med R454C, R454A, R1234ze, R1270, R290, R32, R444B, R452B, R454B, R600, R600a, R455A, R516A og R1234yf – men kun med spoler af typen IP65/67, som er valideret efter ISO 5149 og IEC 60335 (ref. IEC/EN 60079-15). Danfoss præciserer, at produktet ikke er verificeret til ATEX, IECEx eller IEC 60079-serien zone 2, og at det er brugerens ansvar at verificere, at anlægget overholder ISO 5149 og IEC 60335.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAKV 10P1 elektrisk ekspansionsventil (direkte styret)
ModelAKV 10P1
Danfoss kodenr.068F5211
Identisk produkt068F5231
FunktionNC (normalt lukket)
StyreprincipPWM (pulsbreddemodulation)
Anbefalet cyklustid6 sekunder
Reguleringsområde (kapacitetsområde)10–100 %
TilslutningLoddestudse ODF/ODF – tilgang 3/8", afgang 1/2"
RetningVinkelløb – beregnet til én flowretning
Dysestørrelse0,5 mm
Kv-værdi0,009 m³/h
Maks. driftstryk90 bar (1305 psig)
MAP (maks. unormalt tryk)1305 psig
MOPD (maks. differenstryk under drift)70 bar/1015 psi – afhænger af spole
Min. OPD0 bar
Medietemperatur-50…60 °C
Fordampningstemperatur (på ventilens afgangsside)-60…60 °C
Omgivelsestemperatur-50…50 °C
Filter, udskifteligtInternt 100 μm
Aktuatorsystem13,5 mm
Manuel betjeningNej
KølemidlerR1233zd(E), R1234yf, R1234ze(E), R1270, R134a, R170, R22, R23, R290, R32, R404A, R407A, R407C, R407F, R407H, R410A, R422B, R422D, R438A, R444B, R448A, R449A, R449B, R450A, R452A, R452B, R454A, R454B, R454C, R455A, R463A, R469A, R507A, R513A, R513B, R515A, R515B, R516A, R600, R600a, R744
UL-godkendte kølemidlerR1233zd(E), R134a, R22, R23, R404A, R407A, R407C, R407F, R407H, R410A, R422B, R422D, R438A, R448A, R449A, R449B, R450A, R452A, R454A, R463A, R507A, R513A, R513B, R515A, R515B, R516A, R744
GodkendelseC UL US Listed, EAC, UA; UL-klassificeret
SpoleMedfølger ikke (bestilles separat)
Nettovægt0,301 kg (eksklusive spole)
Bruttovægt0,344 kg
Mærke
Varenummer470685211
EAN5702428669993
