Beskrivelse

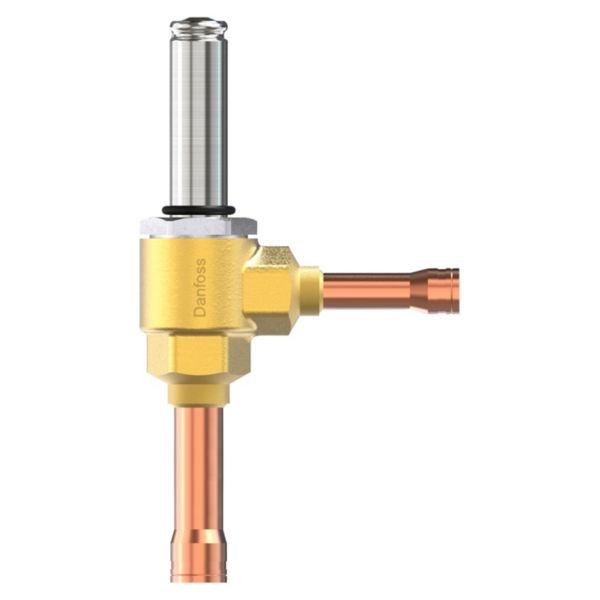

Danfoss AKV 10P2 er en elektrisk ekspansionsventil til præcis væskeindsprøjtning i fordampere i køleanlæg. Ventilen styres normalt af en Danfoss ADAP-KOOL®-regulator med pulsbreddemodulering (PWM). Denne udgave har en dyse på 0,65 mm, og tilslutningen er 3/8″ indløb og 1/2″ udløb som ODF-loddestudser i vinkelløb; spolen bestilles separat.
Fordele
- Præcis indsprøjtning: Danfoss angiver præcis styring af væskeindsprøjtningen og optimal udnyttelse af fordamperen.
- Mange kølemidler: Danfoss angiver en lang række kølemidler til ventilen, herunder R744 (CO2) – se den fulde liste i specifikationerne.
- Servicedele: Danfoss fører dyse-, filter-, anker- og pakningssæt som reservedele til AKV 10P.
- Lukket uden kølebehov: Ventilen er normalt lukket (NC) og fungerer ifølge Danfoss som en magnetventil, når der ikke er behov for køling.
- Valg af spole: Flere AC- og DC-spoler kan vælges efter forsyningsspænding og den ønskede MOPD (maks. driftsdifferenstryk).
Passer den til dit anlæg?
Bruges til
- Køleanlæg: elektrisk ekspansionsventil til væskeindsprøjtning i fordampere.
- Anlæg styret af en Danfoss ADAP-KOOL®-regulator.
- Mange kølemidler, herunder R744 (CO2) – se den fulde liste i specifikationerne.
Sådan vælger du
- Denne variant: AKV 10P2, dyse 0,65 mm, 3/8″ × 1/2″ ODF loddestudse.
- Mindre kapacitet: AKV 10P0, dyse 0,3 mm
- Mindre kapacitet: AKV 10P1, dyse 0,5 mm
- Større kapacitet: AKV 10P3, dyse 0,8 mm
- Større kapacitet: AKV 10P4, dyse 1,1 mm
- Større kapacitet: AKV 10P5, dyse 1,3 mm
- Større kapacitet: AKV 10P6, dyse 1,7 mm
- Større kapacitet: AKV 10P7, dyse 2,3 mm
- Danfoss anbefaler at vælge ventilen i beregningsprogrammet Coolselector®2, så ventilen er 50–75 % belastet ved den nominelle kapacitet. Væskehastigheden i ledningen til ventilen bør ikke overstige 1 m/s.
- Udskifteligt filter til AKV 10P0-P7: Danfoss AKV filtersæt
Montering
- Ventilen leveres uden spole. Spolen bestilles separat og vælges efter forsyningsspænding og ventilens MOPD-tabel (maks. driftsdifferenstryk).
- Ventilen er beregnet til én flowretning; den angivne retning fra indløb til udløb skal overholdes.
- Danfoss’ sikkerhedsnoter for brændbare kølemidler angiver, at der altid skal monteres en sikring før spolen for at undgå kortslutning (ca. 2 gange mærkestrømmen, middel forsinkelse).
- Medfølger ikke: Spole (bestilles separat).
Til installatøren
- Regulering: Ventilen styres med et pulsbreddemoduleret signal inden for en periode på 6 sekunder – jo større en del af perioden ventilen er åben, desto større kapacitet.
- Driftsgrænser: Medietemperatur -50…60 °C, omgivelsestemperatur -50…50 °C, maks. driftstryk 90 bar.
- MOPD (maks. driftsdifferenstryk): 70 bar, afhænger af den valgte spole.
- Dimensionering: Danfoss anbefaler beregningsprogrammet Coolselector®2, så ventilen er 50–75 % belastet ved den nominelle kapacitet, og at væskehastigheden i tilløbsrøret ikke overstiger 1 m/s.
- Brændbare kølemidler: Danfoss angiver, at produktet er valideret efter ATEX, EN 378, ISO 5149, ASHRAE 15 og IEC 60335-2-x, og at ventilen kun må bruges i lukkede kølekredse uden ilt. Til ATEX-anlæg angiver Danfoss, at der skal bruges BI-spoler fra Danfoss.
- Reservedele: Danfoss advarer mod at bruge dyse- og ankersæt til AKV 10P0-10P8 på AKV 10PS4-10PS8 og omvendt, og angiver, at sliddele altid skal udskiftes ved demontering.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Danfoss BN230AS spole661 kr. inkl. moms+
Danfoss BF230AS spole, 8m841 kr. inkl. moms+
Danfoss AKV filtersæt814 kr. inkl. moms+
Ofte stillede spørgsmål
Medfølger spolen med ventilen?
Nej. Ventilen leveres uden spole – spolen bestilles separat og vælges efter forsyningsspænding og ventilens MOPD (maks. driftsdifferenstryk).
Hvilken dysestørrelse har ventilen?
Dysestørrelsen er 0,65 mm.
Hvilke tilslutninger har ventilen?
3/8″ indløb og 1/2″ udløb som ODF-loddestudser, monteret i vinkelløb.
Hvad er ventilens maks. driftstryk og MOPD?
Maks. driftstryk 90 bar; MOPD 70 bar (afhænger af den valgte spole).
Dokumentation
- Datablad Electric expansion valve, AKV 10P / AKV 10PS PDF · 2,9 MB
- Installationsvejledning Spare parts for electric expansion valve Types AKV 10P, AKV 10PS (AKV 10 / AKVH 10 retrofit) PDF · 4,1 MB
- EU-overensstemmelseserklæring Danfoss EU 033F0688.AK PDF · 893 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
