Beskrivelse

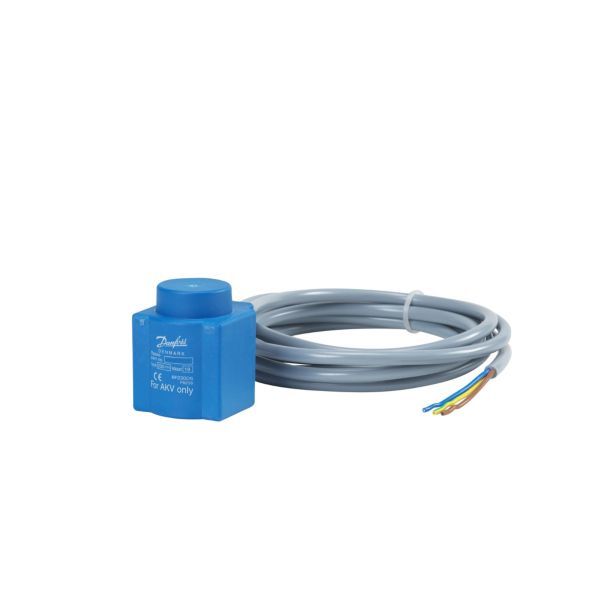

Danfoss BF230AS er en clip-on magnetspole til 230 V AC med 8 m påstøbt 3-leder kabel. Kodenummeret 018F8291 er industripakken af den identiske spole 018F4961, som i AKV 10P-databladet står i tabellen over standardspoler med kabel.
Fordele
- Færdigt kabel fra fabrikken: Spolen har påstøbt kabel i stedet for klemkasse.
- Kontinuerlig drift: Danfoss angiver driftsrating kontinuerlig og isolationsklasse H (IEC 85).
- Kapsling: Danfoss angiver IP67 for spolen.
- Omgivelsestemperatur: Danfoss angiver -40…50 °C.
Passer den til dit anlæg?
Bruges til
- Magnetspole til Danfoss AKV 10P elektriske ekspansionsventiler – 230 V AC med 8 m påstøbt kabel.
Sådan vælger du
Montering
- Clip-on-fastgørelse: spolen sættes på ventilens ankerrør uden værktøj; ved afmontering kan en skruetrækker bruges.
- Kablet er påstøbt spolen og er 8 m langt.
Til installatøren
- Montering: Clip-on-fastgørelse kan monteres uden værktøj; ved afmontering kan en skruetrækker bruges.
- El-tilslutning: 3-leder kabel, 3 × 0,75 mm², kabeldiameter Ø6,6 mm, 8 m.
- Standarder: Danfoss angiver spoledesignstandard VDE 0580 og overensstemmelse med EN 60730-1.
- Fugt: Danfoss angiver en relativ luftfugtighed på 0–100 %.
Se alle tekniske specifikationer →
Passer til
- Danfoss AKV 10P0 ekspansionsventil
- Danfoss AKV 10P1 ekspansionsventil
- Danfoss AKV 10P2 ekspansionsventil
- Danfoss AKV 10P3 ekspansionsventil
- Danfoss AKV 10P4 ekspansionsventil
- Danfoss AKV 10P5 ekspansionsventil
- Danfoss AKV 10P6 ekspansionsventil
- Danfoss AKV 10P7 ekspansionsventil
Ofte stillede spørgsmål
Hvor langt er kablet, og hvor mange ledere har det?
8 m kabel med 3 ledere, 3 × 0,75 mm², kabeldiameter Ø6,6 mm.
Hvilken spænding og effekt bruger spolen?
230 V AC, 50 Hz, 16 W / 31 VA.
Hvilken kapsling og driftstemperatur har spolen?
IP67 og en omgivelsestemperatur på -40 til 50 °C. Danfoss angiver driftsrating kontinuerlig og isolationsklasse H (IEC 85).
Hvilken ventil passer spolen til?
Ifølge Danfoss er BF230AS en magnetspole til de elektriske ekspansionsventiler AKV 10P.
Dokumentation
- Datablad Solenoid coil type BB, BE, BF, BG, and BN PDF · 881 KB
- Datablad Solenoid coils Type BA, BD, BB, BE, BF, BG, BN, BO, BJ, BX, BY, BQ, AM, AZ, AS and AP PDF · 10,9 MB
- Installationsvejledning Solenoid coil Types BB, BE, BF, BG, and BN PDF · 627 KB
- EU-overensstemmelseserklæring Danfoss EU 033F0688.AK PDF · 893 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
