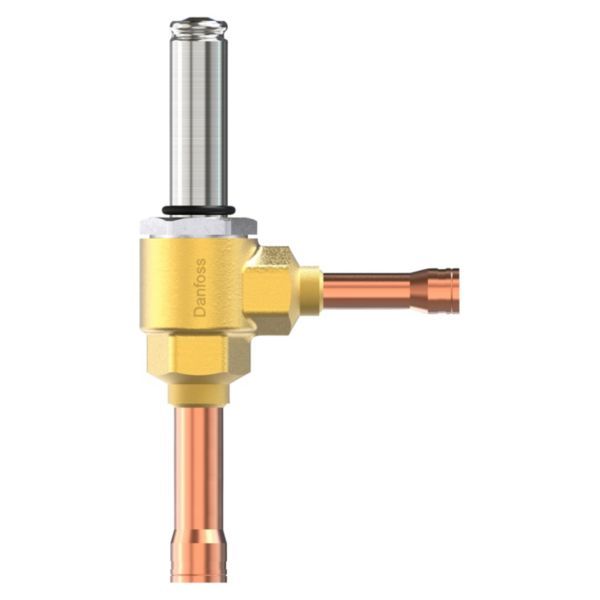

Danfoss AKV 10P3 Elektrisk ekspansionsventil, ODF-ODF, 3/8-1/2, 0,024 m3/h

2.112 kr. inkl. moms

Elektrisk ekspansionsventil til væskeindsprøjtning i fordampere i køleanlæg. Ventilen styres af en Danfoss-regulator, der tilpasser åbningsgraden efter kuldebehovet.

  • Kapacitet: kv 0,024 m³/h, dyse 0,8 mm
  • Funktion: Normalt lukket (NC), pulsbreddemoduleret (PWM) styring
  • Servicerbar: Filter og dyse-/stempelsæt kan udskiftes
  • Medfølger: Leveres uden spole – spolen bestilles separat

Levering 1–3 hverdage

Varenummer (SKU): 470685213 Kategori:

Beskrivelse

Danfoss AKV 10P3 er en elektrisk ekspansionsventil til præcis væskeindsprøjtning i fordampere i køleanlæg. Ventilen styres normalt af en Danfoss ADAP-KOOL®-regulator med pulsbreddemodulering (PWM). Denne udgave har kv 0,024 m³/h med en dyse på 0,8 mm, og tilslutningen er 3/8″ indløb og 1/2″ udløb som ODF-loddestudser i vinkelløb; spolen bestilles separat.

Fordele

  • Præcis indsprøjtning: Danfoss angiver præcis styring af væskeindsprøjtningen og optimal udnyttelse af fordamperen.
  • Mange kølemidler: Danfoss angiver en lang række kølemidler til ventilen, herunder R744 (CO2) – se den fulde liste i specifikationerne.
  • Servicedele: Danfoss fører dyse-, filter-, anker- og pakningssæt som reservedele til AKV 10P.
  • Lukket uden kølebehov: Ventilen er normalt lukket (NC) og fungerer ifølge Danfoss som en magnetventil, når der ikke er behov for køling.
  • Valg af spole: Flere AC- og DC-spoler kan vælges efter forsyningsspænding og den ønskede MOPD (maks. driftsdifferenstryk).

Passer den til dit anlæg?

Bruges til

  • Køleanlæg: elektrisk ekspansionsventil til væskeindsprøjtning i fordampere.
  • Anlæg styret af en Danfoss ADAP-KOOL®-regulator.
  • Mange kølemidler, herunder R744 (CO2) – se den fulde liste i specifikationerne.

Sådan vælger du

Montering

  • Ventilen leveres uden spole. Spolen bestilles separat og vælges efter forsyningsspænding og ventilens MOPD-tabel (maks. driftsdifferenstryk).
  • Ventilen er beregnet til én flowretning; den angivne retning fra indløb til udløb skal overholdes.
  • Danfoss’ sikkerhedsnoter for brændbare kølemidler angiver, at der altid skal monteres en sikring før spolen for at undgå kortslutning (ca. 2 gange mærkestrømmen, middel forsinkelse).
  • Medfølger ikke: Spole (bestilles separat).
Til installatøren
  • Regulering: Ventilen styres med et pulsbreddemoduleret signal inden for en periode på 6 sekunder – jo større en del af perioden ventilen er åben, desto større kapacitet.
  • Driftsgrænser: Medietemperatur -50…60 °C, omgivelsestemperatur -50…50 °C, maks. driftstryk 90 bar.
  • MOPD (maks. driftsdifferenstryk): 55 bar, afhænger af den valgte spole.
  • Dimensionering: Danfoss anbefaler beregningsprogrammet Coolselector®2, så ventilen er 50–75 % belastet ved den nominelle kapacitet, og at væskehastigheden i tilløbsrøret ikke overstiger 1 m/s.
  • Brændbare kølemidler: Danfoss angiver, at produktet er valideret efter ATEX, EN 378, ISO 5149, ASHRAE 15 og IEC 60335-2-x, og at ventilen kun må bruges i lukkede kølekredse uden ilt. Til ATEX-anlæg angiver Danfoss, at der skal bruges BI-spoler fra Danfoss.
  • Reservedele: Danfoss advarer mod at bruge dyse- og ankersæt til AKV 10P0-10P8 på AKV 10PS4-10PS8 og omvendt, og angiver, at sliddele altid skal udskiftes ved demontering.

Varianter

Tilbehør

Ofte stillede spørgsmål

Medfølger spolen med ventilen?
Nej. Ventilen leveres uden spole – spolen bestilles separat og vælges efter forsyningsspænding og ventilens MOPD (maks. driftsdifferenstryk).

Hvilken kv-værdi og dysestørrelse har ventilen?
kv 0,024 m³/h med en dyse på 0,8 mm.

Hvilke tilslutninger har ventilen?
3/8″ indløb og 1/2″ udløb som ODF-loddestudser, monteret i vinkelløb.

Hvad er ventilens maks. driftstryk og MOPD?
Maks. driftstryk 90 bar; MOPD 55 bar (afhænger af den valgte spole).

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAKV 10P3 elektrisk ekspansionsventil
ModelAKV 10P3
FunktionNC (normalt lukket), pulsbreddemoduleret (PWM) styring
Danfoss kodenr.068F5213
KølemidlerR1233zd(E), R1234yf, R1234ze(E), R1270, R134a, R170, R22, R23, R290, R32, R404A, R407A, R407C, R407F, R407H, R410A, R422B, R422D, R438A, R444B, R448A, R449A, R449B, R450A, R452A, R452B, R454A, R454B, R454C, R455A, R463A, R469A, R507A, R513A, R513B, R515A, R515B, R516A, R600, R600a, R744
Kv-værdi0,024 m³/h
Dysestørrelse0,8 mm
Tilslutning3/8" indløb × 1/2" udløb, ODF-loddestudser, vinkelløb
Indløb3/8" ODF lodde
Udløb1/2" ODF lodde
RetningVinkelløb
Maks. driftstryk90 bar
Min. åbningsdifferenstryk0 bar
MOPD (maks. driftsdifferenstryk)55 bar (afhænger af spole)
Reguleringsområde10–100 %
Cyklustid, anbefalet6 s
FilterIndbygget 100 μm, udskifteligt
Medietemperatur-50…60 °C
Omgivelsestemperatur-50…50 °C
SpoleMedfølger ikke
Manuel betjeningNej
Aktuatorsystem13,5 mm
GodkendelseC UL US Listed, EAC, UA
UL-godkendte kølemidlerR1233zd(E), R134a, R22, R23, R404A, R407A, R407C, R407F, R407H, R410A, R422B, R422D, R438A, R448A, R449A, R449B, R450A, R452A, R454A, R463A, R507A, R513A, R513B, R515A, R515B, R516A, R744
Nettovægt0,301 kg
Bruttovægt0,346 kg
Mærke
Varenummer470685213
EAN5702428669979
