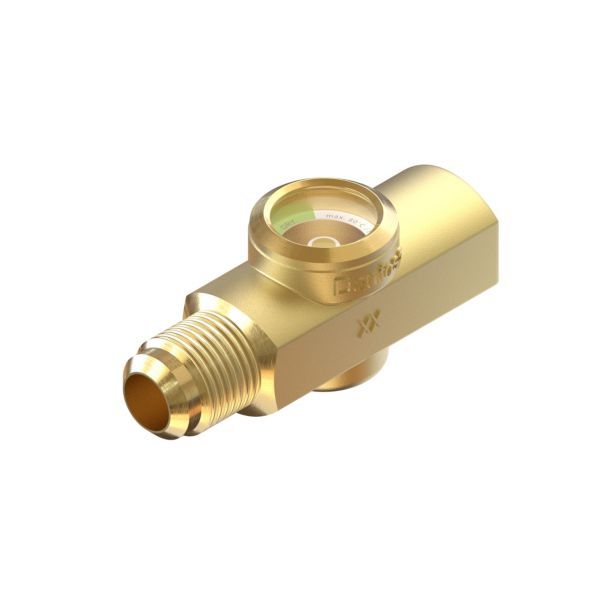

Danfoss SGP 16 N Skueglas, 52 bar, Flare, 5/8”, Indvendig/Udvendig

690 kr. inkl. moms

Skueglas til kølemiddelledningen, der viser kølemidlets tilstand og fugtniveau med en farveindikator.

  • Tilslutning: 5/8″ flare, tilgang indvendig og afgang udvendig
  • Fugtindikator: N-type, grøn ved lavt og gul ved højt fugtindhold i kølemidlet
  • Driftstryk: maks. 52 bar

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 470140174 Kategori:

Beskrivelse

Danfoss SGP 16 N er et skueglas med fugtindikator til væskeledningen i køleanlæg, væskekølere og varmepumper. Indikatoren skifter farve fra grøn til gul, når fugtindholdet i kølemidlet bliver for højt, og Danfoss angiver grænserne for hvert kølemiddel. Tilslutningen er 5/8″ flare med indvendig tilgang og udvendig afgang.

Fordele

  • Væske eller damp: Gennem skueglasset kan du se, om der er væske eller damp i væskeledningen.
  • Kølemidler: Danfoss angiver grænseværdier for fugtindhold for bl.a. R134a, R32, R404A, R410A, R448A, R513A og R744.
  • Materiale: Hus og tilslutninger er i messing.
  • Medietemperatur: Danfoss angiver -50…80 °C.

Passer den til dit anlæg?

Bruges til

  • Væskeledningen i køleanlæg, varmepumper og væskekølere: Danfoss nævner kølerum, væskekølere (chillere), varmepumper og transportkøl som typiske anvendelser.
  • Monteres i væskeledningen mellem filtertørrer og ekspansionsventil for at overvåge kølemidlets tilstand og fugtindhold.

Sådan vælger du

Montering

  • Monteres efter filtertørreren i væskeledningen, før ekspansionsventilen.
  • Under opbevaring, transport og montering må fugtindikatoren ikke komme i kontakt med andre medier end kølemiddel, fx vand eller olie.
Til installatøren
  • Fugtgrænser: Danfoss angiver farveskiftet ved 25 °C og 43 °C medietemperatur, fx R134a ved 25 °C under 30 ppm (grøn/tørt) og over 100 ppm (gul/vådt); grænserne afhænger af kølemiddel og medietemperatur.
  • Materiale: Hus og tilslutninger i messing. Danfoss angiver 2000 timers salttågeprøve for messing efter ASTM B117.
  • Placering: I væskeledningen mellem filtertørrer og ekspansionsventil.
  • Forbehold, olieledning: Danfoss oplyser, at SG/SGP med indikator ikke er egnet til olieledninger.
  • Forbehold, brandbare kølemidler: Danfoss oplyser, at flare-tilslutninger har høj lækagerisiko og ikke bør bruges til kølemidler i gruppe A2 eller A3.
  • Fugtindikatorens papir: Danfoss oplyser, at papiret er imprægneret med kobolddichlorid (CAS-nr. 7646-79-9) i en koncentration over 0,1 % w/w. Er skueglasset beskadiget eller adskilt, skal hudkontakt og indånding af støv undgås, og papiret bortskaffes som farligt affald.

Tilbehør

Ofte stillede spørgsmål

Hvornår skifter indikatoren til gul?
Danfoss angiver grænserne pr. kølemiddel og medietemperatur. For R134a ved 25 °C medietemperatur er indikatoren grøn under 30 ppm, mellemfarvet ved 30–100 ppm og gul over 100 ppm.

Hvad er skueglasset lavet af?
Hus og tilslutninger er i messing.

Hvilke kølemidler kan det bruges til?
Danfoss angiver R1233zd(E), R1234yf, R1234ze(E), R134a, R22, R32, R404A, R407A, R407C, R407F, R407H, R410A, R448A, R449A, R450A, R452A, R452B, R454B, R454C, R455A, R463A, R507A, R513A, R515B og R744 for dette kodenummer. Danfoss oplyser samtidig, at flare-tilslutninger ikke bør bruges til kølemidler i de brandbare grupper A2 og A3.

Hvor i anlægget skal skueglasset monteres?
Danfoss angiver væskeledningen mellem filtertørrer og ekspansionsventil.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeSGP 16 N, skueglas med fugtindikator (N-type)
Danfoss kodenr.014L0174
Tilslutning5/8" flare, tilgang indvendig / afgang udvendig
Maks. driftstryk52 bar
Medietemperatur-50…80 °C
KølemidlerR1233zd(E), R1234yf, R1234ze(E), R134a, R22, R32, R404A, R407A, R407C, R407F, R407H, R410A, R448A, R449A, R450A, R452A, R452B, R454B, R454C, R455A, R463A, R507A, R513A, R515B, R744
FugtindikatorN-indikator
MaterialeMessing (hus og tilslutninger)
GodkendelseC UL US LISTED; EAC
Transport- og opbevaringstemperatur-40…65 °C, relativ luftfugtighed ≤ 95 %
Nettovægt0,307 kg
Bruttovægt0,324 kg
Mærke
Varenummer470140174
EAN5702428818919
