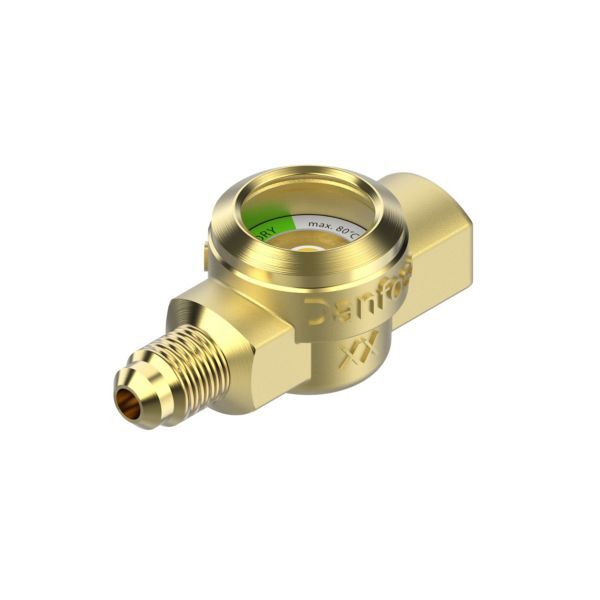

Danfoss SGP 6 N Skueglas, 52 bar, Flare, 1/4”, Indvendig/Udvendig

486 kr. inkl. moms

Skueglas med fugtindikator til væskeledningen i køle- og varmepumpeanlæg, der viser kølemidlets tilstand og fugtniveau med en farveindikator.

  • Tilslutning: 1/4″ flare, tilgang indvendig og afgang udvendig
  • Fugtindikator: N-type, grøn ved lavt og gul ved højt fugtindhold i kølemidlet
  • Driftstryk: maks. 52 bar

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 470140171 Kategori:

Beskrivelse

Danfoss SGP 6 N er et skueglas med fugtindikator til væskeledningen i køle- og varmepumpeanlæg. Gennem glasset kan du se, om kølemidlet er væske eller indeholder bobler, og indikatoren viser fugtindholdet med farve – grøn ved tørt kølemiddel, gul ved fugtigt. Tilslutningen er 1/4″ flare med indvendig tilgang og udvendig afgang, maks. driftstryk er 52 bar, og medietemperaturen er -50…80 °C.

Fordele

  • Fugtovervågning: Skifter indikatoren til gul, er filtertørrerens kapacitet ifølge Danfoss opbrugt, og tørreren bør skiftes snarest muligt.
  • Synlig kølemiddeltilstand: Gennem glasset ses, om kølemidlet er væske eller indeholder bobler, som ifølge Danfoss er tegn på manglende underkøling og for lidt kølemiddel.
  • Kølemidler: Danfoss angiver grænseværdier for fugtindhold for bl.a. R134a, R32, R404A, R410A, R448A, R449A, R513A og R744.
  • Materiale: Hus og tilslutninger er i messing.

Passer den til dit anlæg?

Bruges til

  • Væskeledningen i køle- og varmepumpeanlæg: Danfoss nævner kølerum, væskekølere (chillere), varmepumper og transportkøl som anvendelser.
  • Monteres i væskeledningen mellem filtertørrer og ekspansionsventil for at overvåge kølemidlets tilstand og fugtindhold.

Sådan vælger du

Montering

  • Monteres i væskeledningen mellem filtertørreren og ekspansionsventilen.
  • Under opbevaring, transport og montering må indikatoren ikke komme i kontakt med andre medier end kølemiddel, fx vand eller olie.
Til installatøren
  • Forbehold, olieledning: SG/SGP med indikator er ifølge Danfoss ikke egnet til brug i olieledningen.
  • Forbehold, brandbare kølemidler: Danfoss oplyser, at flare-tilslutninger har høj lækagerisiko og ikke bør bruges til kølemidler i gruppe A2 eller A3.
  • Tilspændingsmoment: Maks. 20 Nm ved 1/4″ / 6 mm flaretilslutning, ifølge Danfoss’ installationsvejledning for SG/SGP-serien.
  • Fugtindikator (kemikalie): Indikatorpapiret er imprægneret med koboltdichlorid (CAS 7646-79-9) i en koncentration over 0,1 % w/w. Er skueglasset beskadiget eller adskilt, skal hudkontakt og indånding af støv undgås, og papiret bortskaffes som farligt affald, ifølge Danfoss.
  • Visning: Ved normal drift er kølemidlet synligt som væske gennem glasset. Bobler er tegn på manglende underkøling og for lidt kølemiddel.
  • Opstart: Indikatoren kan være gul ved opstart på grund af luftfugt eller fugt i kredsen og bliver grøn igen, når filtertørreren har bragt fugten ned på et acceptabelt niveau.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvornår skifter indikatoren til gul?
Danfoss angiver grænserne pr. kølemiddel og medietemperatur. For R134a ved 25 °C medietemperatur er indikatoren grøn under 30 ppm, mellemfarvet ved 30–100 ppm og gul over 100 ppm.

Hvad betyder bobler i glasset?
Ved normal drift ser kølemidlet ud som væske. Bobler er ifølge Danfoss tegn på manglende underkøling og for lidt kølemiddel.

Kan skueglasset bruges i olieledningen?
Nej. Danfoss’ SG/SGP med indikator er ikke egnet til olieledning.

Hvilke kølemidler passer skueglasset til?
Danfoss angiver 25 kølemidler for dette kodenummer, bl.a. R410A, R448A, R449A og R744. Danfoss oplyser samtidig, at flare-tilslutninger ikke bør bruges til kølemidler i de brandbare grupper A2 og A3.

Hvad betyder “N” i navnet?
N angiver indikatortypen (N-indikator). Danfoss har også en I-indikator, som dækker R290, R600 og R600a.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeSGP 6 N skueglas med fugtindikator (N-type)
Danfoss kodenr.014L0171
Tilslutning1/4" flare, tilgang indvendig / afgang udvendig
Maks. driftstryk52 bar (PS/MWP)
Medietemperatur-50…80 °C
KølemidlerR1233zd(E), R1234yf, R1234ze(E), R134a, R22, R32, R404A, R407A, R407C, R407F, R407H, R410A, R448A, R449A, R450A, R452A, R452B, R454B, R454C, R455A, R463A, R507A, R513A, R515B, R744
FugtindikatorN-indikator
Olie-kompatibilitetEgnet til oliefrie applikationer med kølemidlerne R1234ze(E), R134a, R513A, R515B
MaterialeMessing (hus og tilslutninger)
GodkendelseC UL US LISTED; EAC
Transport- og opbevaringstemperatur-40…65 °C, relativ luftfugtighed ≤ 95 %
Nettovægt0,098 kg
Bruttovægt0,112 kg
Mærke
Varenummer470140171
EAN5702428818889
