Beskrivelse

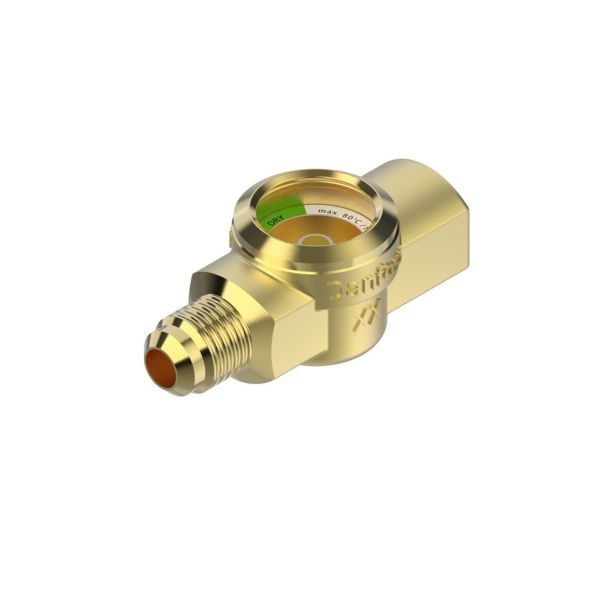

Danfoss SGP 10 N er et skueglas med fugtindikator til væskeledningen i køleanlæg. Det monteres efter tørrefilteret og viser både kølemidlets tilstand (væske/damp) og fugtindholdet via farveskift. Tilslutning: 3/8″ flare (10 mm), indv./udv.
Fordele
- Aflæsning: Stort skueglas til at se kølemidlets tilstand.
- Fugtvisning: Farveindikator skifter fra grøn (tør) til gul (fugtig).
- Korrosionsbestandighed: Danfoss angiver 2.000 timers saltspraytest for messingmaterialet.
- Godkendelser: UL-godkendt og i overensstemmelse med EU’s trykudstyrsdirektiv 2014/68/EU.
Passer den til dit anlæg?
Bruges til
- Væskeledningen mellem tørrefilter og ekspansionsventil i kølerum, chillere, varmepumper og transportkøl.
Sådan vælger du
- Denne variant: SGP 10 N, 3/8″ flare (10 mm), indv./udv.
- Mindre: SGP 6 N, 1/4″
- Større: SGP 12 N, 1/2″
- Større: SGP 16 N, 5/8″
- Samme størrelse, loddeudgave: SGP 10s N, 3/8″ lodde
Montering
- Monteres af kølemontør efter tørrefilteret i væskeledningen.
- Indikatoren må ikke komme i kontakt med vand, olie eller andre medier end kølemiddel ved opbevaring og montage.
Til installatøren
- Kølemidler: Danfoss godkender bl.a. R134a, R404A, R407C, R410A, R32, R454B, R513A og R744 (CO₂) til skueglasset; hele listen står i Specifikationer.
- Flaretilslutning: Danfoss skriver, at flaretilslutninger kun er godkendt til kølemiddelklasserne i Specifikationer, og at de på grund af høj lækagerisiko ikke bør bruges til kølemidler i klasse A2 eller A3.
- Olieledning: Danfoss skriver, at SG/SGP med fugtindikator ikke er egnet til olieledninger.
- Driftsgrænser: Maks. driftstryk 52 bar, temperaturområde -50…80 °C.
- Sikkerhed: Indikatorpapiret er imprægneret med koboltdichlorid (over 0,1 % w/w); er glasset beskadiget eller skilt fra hinanden, skal papiret bortskaffes som farligt affald uden hud- eller indåndingskontakt, ifølge Danfoss.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Altech kølekobberrør, blødt i ring, 3/8'' x 0,85 mm, maks. 96 bar, 15 m1.073 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilke kølemidler må bruges med skueglasset?
Danfoss godkender bl.a. R134a, R404A, R407C, R410A, R32, R454B, R513A og R744 (CO₂) – hele listen står i Specifikationer. Danfoss skriver samtidig, at flaretilslutninger har høj lækagerisiko og ikke bør bruges til kølemidler i klasse A2 eller A3.
Hvad skal man passe på ved opbevaring og montering?
Danfoss advarer mod, at den kemiske fugtindikator kommer i kontakt med andet end kølemiddel, fx vand eller olie, ved opbevaring, transport eller installation.
Hvilke anlæg bruges skueglasset typisk i?
Ifølge Danfoss’ datablad er typiske anvendelser koldrum, chiller, varmepumpe og transportkøling.
Dokumentation
- Datablad Sight glass, SG / SGP PDF · 2,6 MB
- Installationsvejledning Sight glass Type SGP X, SGP I, SGP N, SGP RX, SGP RI, SGP RN, SGR, SG, SGN, SGRN PDF · 602 KB
