Beskrivelse

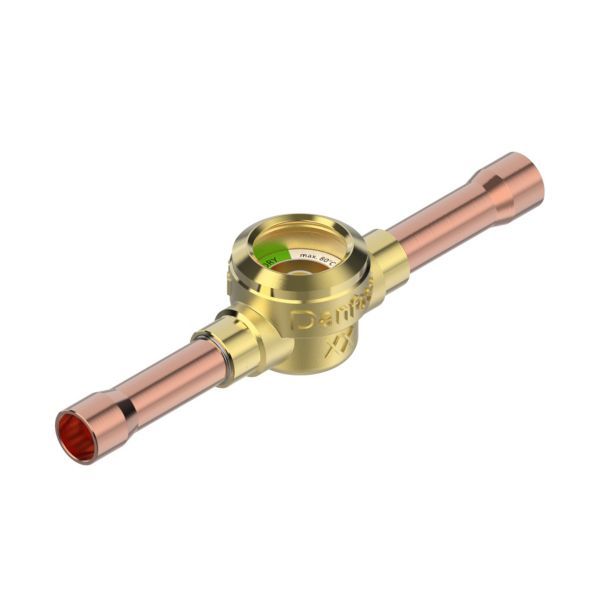

Danfoss SGP 10s N er et skueglas med fugtindikator til væskeledningen i køleanlæg. Det monteres efter tørrefilteret og viser både kølemidlets tilstand (væske/damp) og fugtindholdet via farveskift. Tilslutning: 3/8″ loddemuffer (ODF) i begge ender.
Fordele
- Aflæsning: Stort skueglas til at se kølemidlets tilstand.
- Fugtvisning: Farveindikator skifter fra grøn (tør) til gul (fugtig).
- Korrosionsbestandighed: Danfoss angiver 2.000 timers saltspraytest for messingmaterialet.
- Godkendelser: UL-godkendt og i overensstemmelse med EU’s trykudstyrsdirektiv 2014/68/EU.
Passer den til dit anlæg?
Bruges til
- Væskeledningen mellem tørrefilter og ekspansionsventil i kølerum, chillere, varmepumper og transportkøl.
Sådan vælger du
- Denne variant: SGP 10s N, 3/8″ lodde ODF/ODF
- Mindre: SGP 6s N, 1/4″
- Større: SGP 12s N, 1/2″
- Større: SGP 16s N, 5/8″
- Samme størrelse, flareudgave: SGP 10 N, 3/8″ flare
Montering
- Monteres af kølemontør efter tørrefilteret i væskeledningen.
- Indikatoren må ikke komme i kontakt med vand, olie eller andre medier end kølemiddel ved opbevaring og montage.
Til installatøren
- Kølemidler: Danfoss godkender bl.a. R134a, R404A, R407C, R410A, R32, R454B, R513A, R744 (CO₂) og R1270 til loddeudgaven; hele listen står i Specifikationer.
- Antændelseskilde: Danfoss angiver loddeudgaven som antændelseskildevurderet efter EN 13463-3.
- Olieledning: Danfoss skriver, at SG/SGP med fugtindikator ikke er egnet til olieledninger.
- Driftsgrænser: Maks. driftstryk 52 bar, temperaturområde -50…80 °C.
- Sikkerhed: Indikatorpapiret er imprægneret med koboltdichlorid (over 0,1 % w/w); er glasset beskadiget eller skilt fra hinanden, skal papiret bortskaffes som farligt affald uden hud- eller indåndingskontakt, ifølge Danfoss.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Altech kølekobberrør, blødt i ring, 3/8'' x 0,85 mm, maks. 96 bar, 15 m1.073 kr. inkl. moms+
Altech kølekobberrør, hårde lige længder, 3/8'' x 0,65 mm, 130 bar, 5 m343 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilke kølemidler må bruges med skueglasset?
Danfoss godkender bl.a. R134a, R404A, R407C, R410A, R32, R454B, R513A, R744 (CO₂) og R1270 til denne loddeudgave – hele listen står i Specifikationer.
Hvad skal man passe på ved opbevaring og montering?
Danfoss advarer mod, at den kemiske fugtindikator kommer i kontakt med andet end kølemiddel, fx vand eller olie, ved opbevaring, transport eller installation.
Hvilke anlæg bruges skueglasset typisk i?
Ifølge Danfoss’ datablad er typiske anvendelser koldrum, chiller, varmepumpe og transportkøling.
