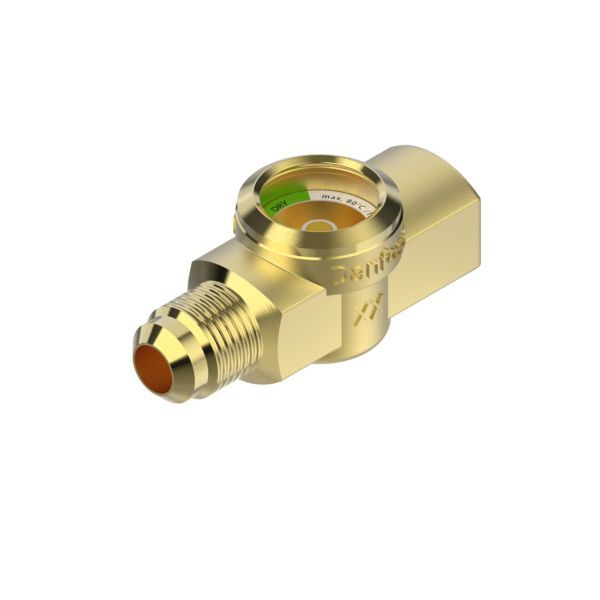

Danfoss SGP 12 N Skueglas, 52 bar, Flare, 1/2”, Indvendig/Udvendig

556 kr. inkl. moms

Danfoss SGP N er et skueglas med fugtindikator til kølemiddelrøret i køle- og varmepumpeanlæg.

  • Tilslutning: 1/2″ flare, tilgang indvendig og afgang udvendig
  • Fugtindikator: Farven viser, om kølemidlet er tørt eller fugtigt
  • Maks. driftstryk: 52 bar
  • Materiale: Messing i hus og tilslutninger

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 470140173 Kategori:

Beskrivelse

Danfoss SGP 12 N er et skueglas med fugtindikator til væskeledningen i køle- og varmepumpeanlæg. Gennem glasset kan du se, om kølemidlet er væske eller indeholder damp, og indikatoren viser fugtindholdet med farve. Tilslutningen er flare 1/2″ (12 mm) med indvendig tilgang og udvendig afgang. Maks. driftstryk er 52 bar, og medietemperaturen må være -50…80 °C.

Fordele

  • Kontrol uden at åbne anlægget: Gennem glasset kan du se, om kølemidlet er væske eller indeholder bobler.
  • Skift af filtertørrer: Skifter farven til gul, er filtertørrerens kapacitet ifølge Danfoss overskredet, og tørreren bør skiftes hurtigst muligt.
  • Gul ved opstart: Danfoss oplyser, at farven kan være gul ved opstart på grund af fugt i kredsen; bliver den grøn igen, er fugten bragt ned på et acceptabelt niveau.
  • Kølemidler: Godkendt til bl.a. R134a, R32, R410A, R448A, R513A og R744.

Passer den til dit anlæg?

Bruges til

  • Væskeledningen i køleanlæg som kølerum, chillere, varmepumper og transportkøl.
  • Monteres i væskeledningen mellem filtertørrer og ekspansionsventil for at overvåge kølemidlets tilstand og fugtindhold.

Sådan vælger du

Montering

  • Monteres i væskeledningen efter filtertørreren, med 1/2″ flare (12 mm): tilgang indvendig, afgang udvendig.
  • Under opbevaring, transport og montering må indikatoren ikke komme i kontakt med andre medier end kølemiddel (fx vand eller olie).
Til installatøren
  • Driftsgrænser: Maks. driftstryk 52 bar. Medietemperatur -50…80 °C.
  • Fugtgrænser (ved 25 °C/43 °C) afhænger af kølemidlet, fx R134a: grøn op til 30/45 ppm, gul fra 100/170 ppm.
  • Kølemidler: Danfoss oplyser, at flare-, face seal- og socket-tilslutninger har høj lækagerisiko og ikke må bruges til kølemidler i klasse A2 eller A3.
  • Olieledning: Danfoss oplyser, at SG/SGP med indikator ikke er egnet til olieledninger.
  • Smøremidler: Danfoss angiver kølemiddelolierne POE, PVE, PAG og PAO samt mineralolier, og produktet bruges også i oliefrie applikationer.
  • Tilspænding: Danfoss angiver maks. moment 60 Nm for flare 1/2″ (12 mm).
  • Godkendelse: C UL US Listed, EAC.
  • Sikkerhed: Fugtindikatorens papir indeholder koboltdichlorid. Er skueglasset beskadiget eller skilt ad, skal hudkontakt og indånding af støv fra papiret undgås, og papiret bortskaffes som farligt affald.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvornår skifter indikatoren til gul?
Grænserne afhænger af kølemidlet. For R134a er indikatoren grøn op til 30 ppm og gul fra 100 ppm ved 25 °C væsketemperatur, og grøn op til 45 ppm og gul fra 170 ppm ved 43 °C. Bliver den gul, er filtertørrerens kapacitet opbrugt.

Hvad betyder bobler i glasset?
Ved normal drift ser kølemidlet ud som væske. Bobler er ifølge Danfoss tegn på manglende underkøling og for lidt kølemiddel.

Hvilke kølemidler kan bruges?
Danfoss angiver bl.a. R134a, R32, R404A, R407-serien, R410A, R448A, R449A, R450A, R452A, R454B, R455A, R463A, R507A, R513A, R515B og R744 som godkendte for netop dette kodenr.

Hvor hårdt må flareomløberen spændes?
Danfoss angiver maks. 60 Nm for flare 1/2″ (12 mm).

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeSkueglas med fugtindikator
ModelSGP 12 N
Danfoss kodenr.014L0173
Dimension1/2" (12 mm)
Tilslutning1/2" (12 mm) flare – tilgang indvendig, afgang udvendig
Maks. driftstryk52 bar (754 psig)
Medietemperatur-50…80 °C
FugtindikatorN-indikator
KølemidlerR1233zd(E), R1234yf, R1234ze(E), R134a, R22, R32, R404A, R407A, R407C, R407F, R407H, R410A, R448A, R449A, R450A, R452A, R452B, R454B, R454C, R455A, R463A, R507A, R513A, R515B, R744
UL-godkendte kølemidlerR1233zd(E), R134a, R22, R404A, R407A, R407C, R407F, R407H, R410A, R448A, R449A, R450A, R452A, R463A, R507A, R513A, R515B, R744
Oliefrie kølemidlerR1234ze(E), R134a, R513A, R515B
Kølemiddelbegrænsning, flare-tilslutningKun godkendt til kølemidler i klasse A1 og A2L; må ikke bruges til A2 eller A3
SmøremiddelkompatibilitetPOE, PVE, PAG, PAO og mineralolier; også oliefrie applikationer
MaterialeMessing (hus og tilslutninger)
Tilspændingsmoment, flareMaks. 60 Nm
GodkendelseC UL US Listed, EAC
Nettovægt0,201 kg
Bruttovægt0,23 kg
Mærke
Varenummer470140173
EAN5702428818902
