Beskrivelse

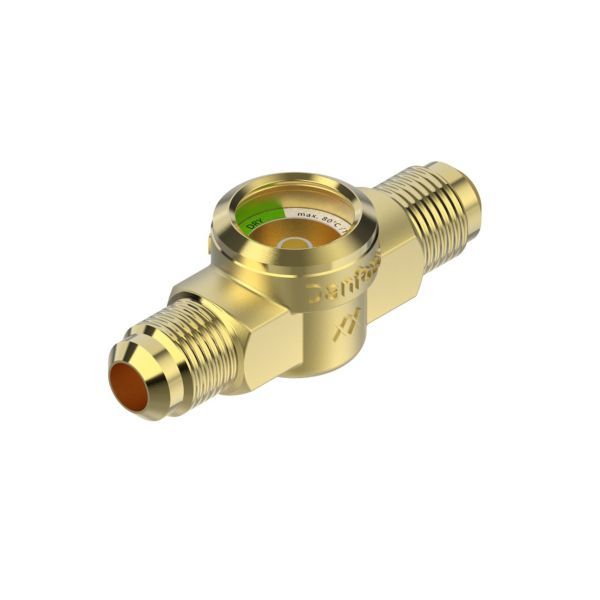

Danfoss SGP 12 N er et skueglas med fugtindikator til væskeledningen i køle- og varmepumpeanlæg. Gennem glasset kan du se, om kølemidlet er væske eller indeholder damp, og indikatoren viser fugtindholdet med farve. Tilslutningen er flare 1/2″ med udvendig tilgang og udvendig afgang, og maks. driftstryk er 52 bar.
Fordele
- Fugtkontrol: Skifter farven til gul, er filtertørrerens kapacitet ifølge Danfoss overskredet, og tørreren bør skiftes hurtigst muligt.
- Driftstryk: Maks. 52 bar.
- Medietemperatur: -50…80 °C.
- Kølemidler: Danfoss oplyser bl.a. R134a, R410A, R448A og R744 (CO2) for dette skueglas.
- Korrosionsbestandighed: Messinghuset er testet 2000 timer i saltspray efter ASTM B117.
Passer den til dit anlæg?
Bruges til
- Væskeledningen i køleanlæg som kølerum, væskekøler (chiller), varmepumper og transportkøl.
- Monteres i væskeledningen mellem filtertørrer og ekspansionsventil for at overvåge kølemidlets tilstand og fugtindhold.
Sådan vælger du
- Denne variant: SGP 12 N, flare 1/2″ (tilgang udvendig, afgang udvendig).
- SGP 6 N, flare 1/4″ (tilgang indvendig, afgang udvendig)
- SGP 10 N, flare 3/8″
- SGP 16 N, flare 5/8″
Montering
- Monteres efter filtertørreren i væskeledningen mellem filtertørrer og ekspansionsventil.
- Under opbevaring, transport og montering må indikatoren ikke komme i kontakt med andre medier end kølemiddel (fx vand eller olie).
Til installatøren
- Kølemiddelbegrænsning: Flare-tilslutningen har forhøjet risiko for lækage og må ifølge Danfoss ikke bruges til kølemidler i klasse A2 eller A3.
- Olieledning: SG/SGP med indikator er ikke egnet til montering i olieledningen.
- Opstart: Ved opstart kan indikatoren være gul på grund af luftfugtighed eller fugt i kredsen; når filtertørreren har bragt fugtindholdet ned på et acceptabelt niveau, bliver farven grøn igen. Bliver den gule farve ved, skal fugten fjernes.
- REACH: Fugtindikatorens papir er imprægneret med koboltdichlorid (CAS 7646-79-9) i en koncentration over 0,1 % w/w. Ved et beskadiget eller adskilt skueglas skal hudkontakt og indånding af støv fra papiret undgås, og det bortskaffes som farligt affald.
- Transport/opbevaring: -40…65 °C ved maks. 95 % RH.
Se alle tekniske specifikationer →
Varianter
- SGP 6 N, flare 1/4″ (tilgang indvendig, afgang udvendig)
- SGP 10 N, flare 3/8″
- SGP 12 N, flare 1/2″ (tilgang indvendig, afgang udvendig)
- SGP 16 N, flare 5/8″
- SGP 6s N, lodde ODF 1/4″
- SGP 10s N, lodde ODF 3/8″
- SGP 12s N, lodde ODF 1/2″
- SGP 16s N, lodde ODF 5/8″
Tilbehør
ITE N5-08 hætte 1/2'' FFL39 kr. inkl. moms+
Altech kølekobberrør, blødt i ring, 1/2'' x 0,85 mm, maks. 71 bar, 15 m1.462 kr. inkl. moms+
Ofte stillede spørgsmål
Hvornår skifter indikatoren til gul?
Grænserne afhænger af kølemidlet. For R134a er indikatoren grøn under 30 ppm, mellemfarvet ved 30–100 ppm og gul over 100 ppm ved 25 °C medietemperatur.
Hvad betyder bobler i glasset?
Ved normal drift ser kølemidlet ud som væske. Bobler er tegn på manglende underkøling og for lidt kølemiddel.
Kan skueglasset bruges med alle kølemidler?
Nej. Flare-tilslutningen har ifølge Danfoss forhøjet risiko for lækage og må ikke bruges til kølemidler i klasse A2 eller A3.
Dokumentation
- Datablad Sight glass, SG / SGP PDF · 2,6 MB
- Installationsvejledning Sight glass Type SGP X, SGP I, SGP N, SGP RX, SGP RI, SGP RN, SGR, SG, SGN, SGRN PDF · 602 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
