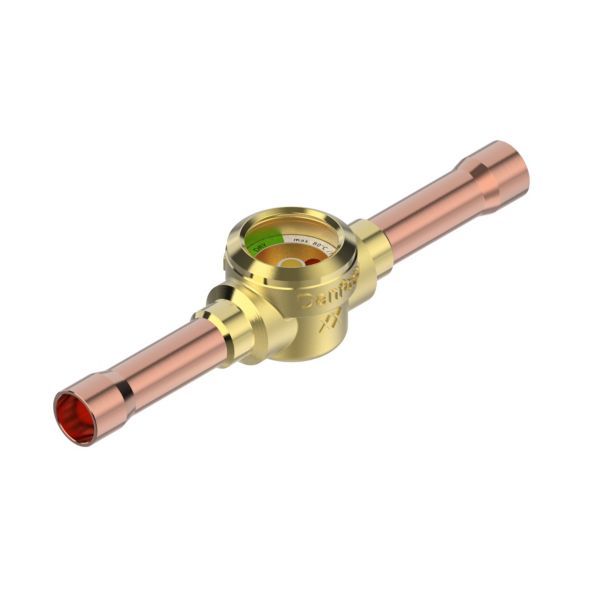

Danfoss SGP 12s N Skueglas, 52 bar, Lodde, 1/2” ODF/ODF, 014L0183

545 kr. inkl. moms

Skueglas til væskeledningen i køleanlæg, så du kan se, om kølemidlet er rent væske eller indeholder bobler.

  • Tilslutning: 1/2″ loddeende (ODF) i begge ender
  • Maks. driftstryk: 52 bar
  • Fugtindikator: Grøn ved tørt kølemiddel, gul ved fugt

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 470140183 Kategori:

Beskrivelse

Danfoss SGP 12s N er et skueglas med fugtindikator til væskeledningen i køle- og varmepumpeanlæg. Gennem glasset kan du se, om kølemidlet er væske, eller der er bobler, og indikatoren viser fugtindholdet med farve. Tilslutningen er 1/2″ loddeende (ODF) i begge ender; huset er messing og tilslutningerne kobber.

Fordele

  • Kølemidlets tilstand: Gennem glasset kan du se, om kølemidlet er væske, eller der er bobler – bobler er tegn på manglende underkøling og for lidt kølemiddel.
  • Fugt kan ses: Indikatorpapiret skifter farve efter fugtindholdet i kølemidlet, med en grænse pr. kølemiddel.
  • Retter sig selv efter opstart: Er papiret gult ved opstart, bliver det grønt igen, når filtertørreren har bragt fugten ned på et acceptabelt niveau.
  • Mange kølemidler: Kan bruges til bl.a. R134a, R32, R410A, R448A og R744 (CO2).

Passer den til dit anlæg?

Bruges til

  • Væskeledningen i køleanlæg som kølerum, chillere, varmepumper og transportkøl.
  • Monteres i væskeledningen mellem filtertørrer og ekspansionsventil for at overvåge kølemidlets tilstand og fugtindhold.

Montering

  • Monteres efter filtertørreren i væskeledningen.
  • Under opbevaring, transport og montering må indikatoren ikke komme i kontakt med andre medier end kølemiddel (fx vand eller olie).
Til installatøren
  • Anvendelse: Danfoss angiver, at skueglas med indikator ikke er velegnet til olieledning.
  • REACH: Fugtindikatorpapiret er imprægneret med koboltdichlorid (CAS 7646-79-9) i en koncentration over 0,1 % w/w. Er glasset beskadiget eller adskilt, skal hudkontakt med papiret undgås, støv fra papiret må ikke indåndes, og papiret skal bortskaffes som farligt affald.
  • Opbevaring/transport: -40…65 °C, relativ luftfugtighed maks. 95 %.
  • Godkendelse: UL-klassificeret (C UL US Listed) og EAC. Danfoss skriver i databladet “UL approval, conforms to Pressure Equipment Directive 2014/68/EU” og angiver godkendelsen som “UL 207, PED(Art.4.3)”.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvornår skifter indikatoren til gul?
Grænserne afhænger af kølemidlet. For R134a er indikatoren grøn op til 30 ppm og gul fra 100 ppm ved 25 °C medietemperatur.

Indikatoren er gul lige efter opstart – er den så i stykker?
Nej. Papiret kan være gult ved opstart, fordi det har været udsat for luftfugtighed eller fugt i kredsen. Når filtertørreren har bragt fugtindholdet ned på et acceptabelt niveau, bliver farven grøn igen. Bliver den gule farve ved, skal fugten fjernes.

Hvad betyder bobler i glasset?
Ved normal drift ser kølemidlet ud som væske. Bobler er tegn på manglende underkøling og for lidt kølemiddel.

Kan skueglasset bruges i en olieledning?
Nej. Danfoss angiver, at skueglas med indikator ikke er velegnet til olieledning.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeSGP 12s N, skueglas
Danfoss kodenr.014L0183
Tilslutning1/2" loddeende (ODF), tilgang og afgang
FugtindikatorN-indikator
Maks. driftstryk52 bar
Medietemperatur-50…80 °C
Opbevarings-/transporttemperatur-40…65 °C, RH ≤ 95 %
HusMessing
MaterialeKobber (tilslutninger)
Kompatibilitet med smøremidlerOliefrie applikationer
Oliefrie kølemidlerR1234ze(E), R134a, R513A, R515B
KølemidlerR1233zd(E), R1234yf, R1234ze(E), R1270, R134a, R22, R32, R404A, R407A, R407C, R407F, R407H, R410A, R448A, R449A, R450A, R452A, R452B, R454B, R454C, R455A, R463A, R507A, R513A, R515B, R744
UL-godkendte kølemidlerR1233zd(E), R134a, R22, R404A, R407A, R407C, R407F, R407H, R410A, R448A, R449A, R450A, R452A, R463A, R507A, R513A, R515B, R744
Grøn (tørt): maks. fugtindhold ved 25 °CR1234ze(E) 26 ppm · R1270 16 ppm · R134a 30 ppm · R22 30 ppm · R32 64 ppm · R404A 20 ppm · R407A 29 ppm · R407C 30 ppm · R407F 30 ppm · R410A 66 ppm · R448A 28 ppm · R449A 29 ppm · R450A 23 ppm · R452A 20 ppm · R454B 29 ppm · R507A 15 ppm · R513A 22 ppm
Gul (fugt): min. fugtindhold ved 25 °CR1234ze(E) 132 ppm · R1270 62 ppm · R134a 100 ppm · R22 120 ppm · R32 289 ppm · R404A 70 ppm · R407A 115 ppm · R407C 140 ppm · R407F 168 ppm · R410A 266 ppm · R448A 110 ppm · R449A 105 ppm · R450A 148 ppm · R452A 79 ppm · R454B 161 ppm · R507A 60 ppm · R513A 75 ppm
Grøn (tørt): maks. fugtindhold ved 43 °CR1234ze(E) 28 ppm · R1270 29 ppm · R134a 45 ppm · R22 50 ppm · R32 116 ppm · R404A 25 ppm · R407A 48 ppm · R407C 60 ppm · R407F 60 ppm · R410A 135 ppm · R448A 70 ppm · R449A 53 ppm · R450A 46 ppm · R452A 30 ppm · R454B 58 ppm · R507A 30 ppm · R513A 22 ppm
Gul (fugt): min. fugtindhold ved 43 °CR1234ze(E) 165 ppm · R1270 115 ppm · R134a 170 ppm · R22 200 ppm · R32 459 ppm · R404A 100 ppm · R407A 192 ppm · R407C 225 ppm · R407F 240 ppm · R410A 540 ppm · R448A 227 ppm · R449A 200 ppm · R450A 245 ppm · R452A 143 ppm · R454B 250 ppm · R507A 110 ppm · R513A 123 ppm
GodkendelseC UL US Listed, EAC; UL 207, PED (art. 4.3); Danfoss angiver, at skueglasset overholder trykudstyrsdirektivet 2014/68/EU
AntændelseskildevurderingEN 13463-3: Ja
Nettovægt0,165 kg
Bruttovægt0,184 kg
Mærke
Varenummer470140183
EAN5702428818742
