Beskrivelse

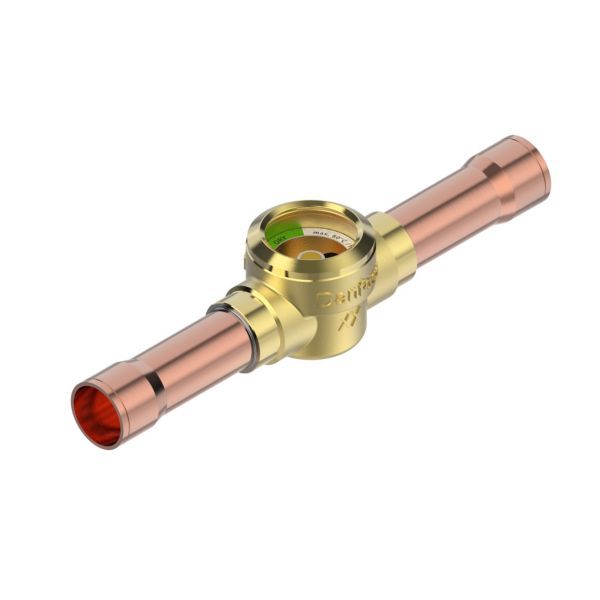

Danfoss SGP 16s N er et skueglas med fugtindikator af typen N til væskeledningen i køle- og klimaanlæg. Skueglasset viser, om ledningen fører væske eller damp, og fugtindikatoren er grøn ved lavt og gul ved højt fugtindhold – Danfoss angiver ppm-grænserne for hvert kølemiddel. Tilslutningerne er 5/8″ lodde ODF i begge ender, og maks. driftstryk er 52 bar.
Fordele
- Fugtindikator: N-typen skifter farve fra grøn til gul efter kølemidlets fugtindhold, med egne ppm-grænser pr. kølemiddel.
- Tilslutning: 5/8″ lodde ODF i begge ender, hus i messing med tilslutninger i kobber.
- Driftsgrænser: Maks. driftstryk 52 bar og medietemperatur -50…80 °C.
- Anvendelse: Monteres ifølge Danfoss i væskeledningen mellem filtertørrer og ekspansionsventil og overvåger kølemidlets tilstand og fugtindhold.
Passer den til dit anlæg?
Bruges til
- Væskeledningen i køleanlæg, varmepumper og chillere: Danfoss nævner kølerum, chillere, varmepumper og transportkøl som typiske anvendelser.
- Monteres i væskeledningen mellem filtertørrer og ekspansionsventil for at overvåge kølemidlets tilstand og fugtindhold.
Sådan vælger du
- Denne variant: SGP 16s N, lodde ODF 5/8″ i begge ender.
- Mindre: SGP 12s N, lodde ODF 1/2”
- Større: SGP 22s N, lodde ODF 1 1/8”
- Samme størrelse med flare: SGP 16 N, flare 5/8”
Montering
- Monteres efter filtertørreren i væskeledningen.
- Under opbevaring, transport og montering må fugtindikatoren ikke komme i kontakt med andre medier end kølemiddel (fx vand eller olie).
Til installatøren
- Driftsgrænser: Medietemperatur -50…80 °C, maks. driftstryk 52 bar.
- Fugtindikatorens farveskift: Grøn ved lavt og gul ved højt fugtindhold – grænserne i ppm er forskellige for hvert kølemiddel (fx R134a: grøn under 30 ppm, gul over 100 ppm ved 25 °C medietemperatur).
- Forbehold: Danfoss angiver, at SG/SGP med indikator ikke er egnet til olieledninger.
Se alle tekniske specifikationer →
Tilbehør
Altech kølekobberrør, hårde lige længder, 5/8'' x 1,05 mm, 130 bar, 5 m931 kr. inkl. moms+
Ofte stillede spørgsmål
Hvornår skifter indikatoren til gul?
Danfoss angiver grænserne pr. kølemiddel. For R134a er indikatoren grøn under 30 ppm og gul over 100 ppm ved 25 °C medietemperatur.
Hvor skal skueglasset monteres?
Efter filtertørreren i væskeledningen, mellem filtertørrer og ekspansionsventil.
Kan skueglasset bruges i en olieledning?
Nej. Danfoss angiver, at SG/SGP med fugtindikator ikke er egnet til olieledninger; det er udgaverne uden indikator, der kan monteres i oliereturledningen.
Dokumentation
- Datablad Sight glass, SG / SGP PDF · 2,6 MB
- Installationsvejledning Sight glass Type SGP X, SGP I, SGP N, SGP RX, SGP RI, SGP RN, SGR, SG, SGN, SGRN PDF · 602 KB
- Produkt miljøerklæring EPD for SGP 22s N PDF · 1,9 MB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
