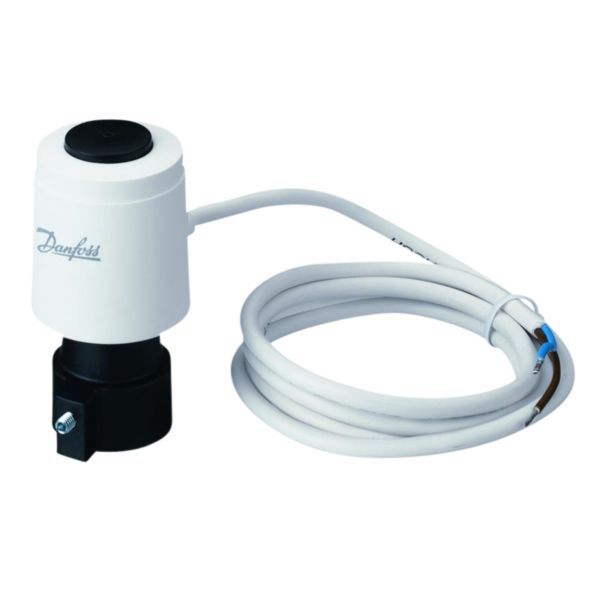

Danfoss TWA-A NO 230 vac RA

374 kr. inkl. moms

Danfoss TWA-A er en lille termoaktuator til elektrisk on/off-styring af Danfoss RA-ventiler. Denne udgave er normalt åben (NO), så ventilen er åben, når der ikke er spænding på aktuatoren.

  • Spænding: 230 V AC.
  • Effekt: 2 W.
  • Kabel: 0,95 m.

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 460957014 Kategori:

Beskrivelse

Danfoss TWA-A er en lille termoaktuator til elektrisk on/off-styring af ventiler og gulvvarmefordelere. Denne udgave er til 230 V og er normalt åben (NO), dvs. ventilen er åben, når der ikke er spænding på aktuatoren. Den tilsluttes Danfoss RA-ventiler (RA-N, RA-C, RA-FN, RA-G) og SSM-fordelere og styres med et on/off- eller PWM-signal.

Fordele

  • Effektforbrug: 2 W under drift, ifølge Danfoss.
  • Synlig stillingsindikator: Danfoss angiver, at hver aktuator har en indikator, der viser, om ventilen er åben eller lukket.
  • Spindelbevægelsestid: Fuld vandring på ca. 3 minutter, ifølge Danfoss.
  • NO-udgave: Ventilen er åben, når der ikke er spænding på aktuatoren.
  • Ventiltilslutning: TWA-A tilsluttes Danfoss RA-ventiler – RAV, RAVL og M30 × 1,5 har hver sin TWA-udgave.

Passer den til dit anlæg?

Bruges til

  • On/off-styring af Danfoss RA-ventiler (RA-N, RA-C, RA-FN, RA-G) og SSM-fordelere, fx i gulvvarme- og radiatoranlæg.
  • Tilsluttes en regulator eller rumtermostat, der giver 230 V ud til aktuatoren.

Montering

  • Monteres på ventilens aktuatortilslutning (Danfoss RA 2000 ventiltilslutning).
  • Danfoss skriver, at ventiler ud over de nævnte skal kontrolleres individuelt for korrekte lukkemål og ventiltopgeometri.
  • Medfølger ikke: Ventil (RA, RAV, RAVL eller tilsvarende), Regulator/rumtermostat.
Til installatøren
  • Forsikring: Danfoss’ installationsvejledning angiver maks. 3 A forsikring foran 230 V-udgaven.
  • Differenstryk: Kombinationsoversigten angiver for TWA-A maks. Δp 0,6 bar på RA-N, RA-C og RA-FN og maks. Δp 0,2 bar på RA-G; for RA-G/RTD-G 25 er maks. Δp 0,16 bar.
  • Styresignal: On/off og PWM. Danfoss skriver, at valget mellem 24 V og 230 V og mellem NO og NC mest afhænger af anvendelsen, styrestrategien og den tilsluttede regulator.
  • Fugt: Maks. 95 % RH, ikke-kondenserende efter EN 60730-1.

Varianter

Ofte stillede spørgsmål

Hvad betyder NO og NC?
Det er ventilstillingen, når aktuatoren er uden spænding: NC er normalt lukket, NO er normalt åben. Valget afhænger af anvendelsen, styrestrategien og den tilsluttede regulator.

Hvilke ventiler passer den til?
TWA-A passer til Danfoss RA-ventiler og SSM-fordelere. Til andre ventiltilslutninger har Danfoss egne udgaver: TWA-V til RAV og VMT, TWA-L til RAVL og TWA-K til ventiler med M30 × 1,5.

Hvor lang tid tager det at åbne eller lukke ventilen?
Ifølge Danfoss tager det ca. 3 minutter for aktuatoren at bevæge sig fra helt lukket til helt åben.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeTWA-A termoaktuator
Danfoss kodenr.088H3113
VentilfunktionNO (normalt åben)
VentiltilslutningRA (Danfoss RA 2000 ventiltilslutning)
Forsyningsspænding230 V AC ± 15 %, 50/60 Hz
Indkoblingsstrøm< 250 mA
Effektforbrug2 W
StyresignalOn/off og PWM
Lukkekraft120 N
Spindelbevægelsestidca. 3 min
Omgivelsestemperatur2–60 °C
Opbevaringstemperatur-40…70 °C
LuftfugtighedMaks. 95 % RH, ikke-kondenserende (iht. EN 60730-1)
BeskyttelsesklasseII (iht. EN 60730-1)
KapslingsklasseIP41
EndekontaktNej
Kabellængde0,95 m
MonteringDirekte på ventilens aktuatortilslutning
Nettovægt0,12 kg
Bruttovægt0,134 kg
Mærke
Varenummer460957014
EAN5703466186275
