Beskrivelse

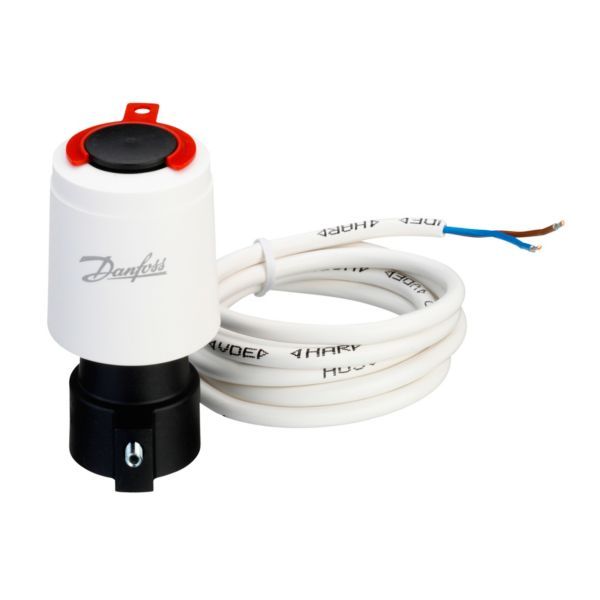

Danfoss TWA-A er en lille termoaktuator til elektrisk on/off-styring af ventiler og gulvvarmefordelere. Denne udgave er til 24 V og er normalt åben (NO), dvs. ventilen er åben, når der ikke er spænding på. Den passer til Danfoss RA-ventiler (fx RA-N, RA-C, RA-FN, RA-G) og SSM-fordelere.
Fordele
- Synlig stillingsindikator: Viser, om ventilen er åben eller lukket.
- Styring: Aktuatoren styres med on/off-signal eller PWM fra regulatoren.
- NO-udgave: Ventilen forbliver åben, hvis spændingen forsvinder.
- Driftsområde: Danfoss angiver en omgivelsestemperatur på 2–60 °C.
Passer den til dit anlæg?
Bruges til
- On/off-styring af Danfoss RA-ventiler (fx RA-N, RA-C, RA-FN, RA-G) og SSM-fordelere, fx i gulvvarme- og radiatoranlæg.
- Tilsluttes en regulator/rumtermostat med 24 V udgang.
Sådan vælger du
- Denne variant: TWA-A, 24 V, NO (normalt åben), RA.
- TWA-A NC 24 V, RA (088H3110)
- TWA-A NC 230 V, RA (088H3112)
- TWA-A NO 230 V, RA (088H3113)
- TWA-V NC 24 V, RAV/VMT (088H3120)
Montering
- Monteres direkte på ventilens aktuatortilslutning.
- Andre ventiler end de nævnte skal kontrolleres individuelt for korrekt lukkemål og ventiltopgeometri.
Til installatøren
- Elektrisk: 24 V AC/DC ± 15 %, maks. indkoblingsstrøm < 350 mA, 50–60 Hz.
- Styresignal: On/off og PWM.
- Lukkekraft: 120 N (NO-udgave).
- Driftsgrænser: Omgivelsestemperatur 2–60 °C, opbevarings- og transporttemperatur -40…70 °C, luftfugtighed maks. 95 % r.f., ikke-kondenserende (EN 60730-1).
- Beskyttelsesklasse: III (24 V-udgaven er SELV).
- Forsikring: Danfoss angiver maks. 3,15 A forsikring efter EN 60127 (gælder både 24 V- og 230 V-udgaven).
- Ventilkombination (maks. differenstryk med TWA-A): RA-N og RA-FN (kvs 0,65–1,40 m³/h) og RA-C (kvs 1,20–3,30 m³/h) maks. 0,6 bar; SSM-fordeler (kvs 0,10–1,10 m³/h) maks. 0,6 bar; RA-G (kvs 2,30–5,50 m³/h) maks. 0,2 bar, og RA-G/RTD-G 25 dog maks. 0,16 bar.
Se alle tekniske specifikationer →
Varianter
- TWA-A NC 24 V, RA (088H3110)
- TWA-A NC 230 V, RA (088H3112)
- TWA-A NO 230 V, RA (088H3113)
- TWA-V NC 24 V, RAV/VMT (088H3120)
- TWA-V NC 230 V, RAV/VMT (088H3122)
Ofte stillede spørgsmål
Hvad betyder NO og NC?
Det er ventilstillingen, når aktuatoren er uden spænding: NC er normalt lukket, NO er normalt åben. Valget afhænger af anvendelsen, styrestrategien og den tilsluttede regulator.
Hvilke ventiler passer den til?
TWA-A passer til Danfoss RA-ventiler og SSM-fordelere. TWA-V passer til RAV og VMT, TWA-L til RAVL og TWA-K til ventiler med M30 x 1,5.
Hvor stort differenstryk må ventilen have med denne aktuator?
Danfoss angiver et maksimalt differenstryk på 0,6 bar for RA-N, RA-C, RA-FN og SSM-fordeleren, 0,2 bar for RA-G og 0,16 bar for RA-G/RTD-G 25.
Dokumentation
- Datablad Thermal actuators, TWA PDF · 663 KB
- Installationsvejledning TWA instruktion PDF · 754 KB
- Installationsvejledning Danfoss gulvvarme ventiltilslutningsguide PDF · 119 KB
- Installationsvejledning Danfoss valves and valves with M30x1.5 connection, TWA NO/NC (PDF, engelsk) PDF · 629 KB
- Produkt miljøerklæring EPD for Thermal actuators TWA PDF · 1,9 MB
