Beskrivelse

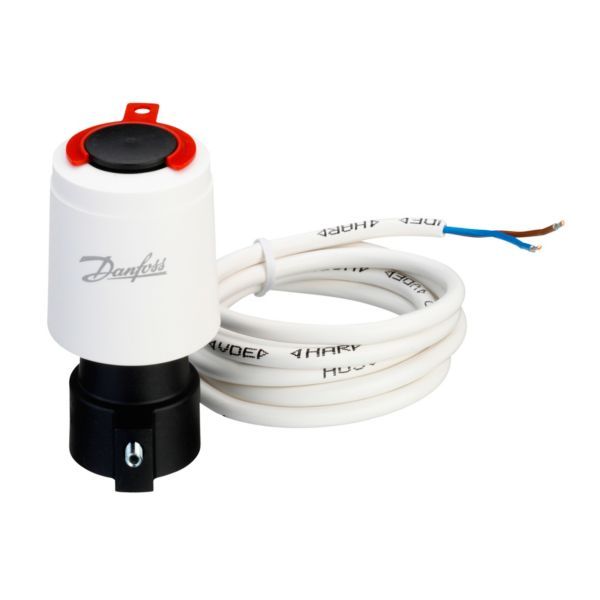

Danfoss TWA-A er en termoaktuator til elektrisk on/off-styring af Danfoss RA-ventiler og gulvvarmemanifolde, her ventiltyperne RA 2000 og FHF. Den er normalt lukket (NC), så ventilen er lukket uden spænding, og forsynes med 230 V AC. Aktuatoren har en visuel stillingsindikator, der viser, om ventilen er åben eller lukket.
Fordele
- Montering: Sættes direkte på ventilens RA-tilslutning.
- Stillingsindikator: En synlig indikator viser, om ventilen er åben eller lukket.
- Virker med Danfoss’ gulvvarmestyringer: Danfoss bruger aktuatoren i 1-kreds-opstillinger med Icon™, Icon2 MC, ECtemp Touch, DEVIreg Touch og DEVIreg Smart.
- Effektforbrug: 2 W i drift.
- Driftsområde: Omgivelsestemperatur 2–60 °C.
Passer den til dit anlæg?
Bruges til
- Elektrisk on/off-styring af Danfoss RA-ventiler og gulvvarmemanifolde med ventiltyperne RA 2000 og FHF manifold.
- 1-kreds gulvvarmesystemer sammen med en rumtermostat eller gulvvarmeregulator, fx Danfoss Icon™, Icon2 MC, ECtemp Touch, DEVIreg Touch eller DEVIreg Smart.
Sådan vælger du
- Denne udgave: TWA-A, RA, 230 V, NC, 0,95 m kabel.
- Anden spænding: TWA-A 24 V NC (RA)
- Andet gevind: TWA-K 24 V NC (M30 x 1,5)
- Vælg spænding efter regulatoren: 24 V-styringer kræver 24 V-aktuatorer, 230 V-styringer 230 V-aktuatorer.
Montering
- Monteres direkte på ventilens RA-tilslutning.
- 230 V-tilslutning udføres af en elinstallatør.
Til installatøren
- Elektrisk tilslutning: Danfoss angiver maks. 3,15 A forsikring iht. EN 60127 for aktuatorer med kabel op til 2 m – denne har 0,95 m. Bruges et kabel over 3 m og maks. 23 m, skal ledningen beskyttes med en kredsløbsafbryder (6 A, karakteristik B) og lægges i beskyttelsesrør eller tilsvarende.
- Styresignal: On/off eller PWM.
- Lukkekraft: 110 N (NC-udgaver).
- Beskyttelsesklasse II (230 V-udgave), kapslingsklasse IP41, luftfugtighed maks. 95 % r.h. (ikke-kondenserende, iht. EN 60730-1).
- Spindelløbetid ca. 3 min.
- Rød monteringsflig på stillingsindikatoren skal fjernes efter montering på NC-udgaver, for at aktuatoren fungerer korrekt.
- Ventilvalg: Danfoss angiver, at TWA kan tilsluttes Danfoss’ RA-, RAVL- og RAV-ventiler. Andre ventiler skal efterprøves i hvert enkelt tilfælde for korrekte lukkemål og ventiltopgeometri.
- Opbevarings- og transporttemperatur -40…70 °C.
Se alle tekniske specifikationer →
Passer til
- Manifold SSM, Rustfrit stål, Antal varmekredse: 6, 10 bar (088U0806)
- Manifold SSM, Rustfrit stål, Antal varmekredse: 4, 10 bar (088U0804)
- Manifold SSM, Rustfrit stål, Antal varmekredse: 12, 10 bar (088U0812)
- Manifold SSM, Rustfrit stål, Antal varmekredse: 10, 10 bar (088U0810)
- Manifold SSM, Rustfrit stål, Antal varmekredse: 3, 10 bar (088U0803)
- Manifold SSM, Rustfrit stål, Antal varmekredse: 9, 10 bar (088U0809)
- Manifold SSM, Rustfrit stål, Antal varmekredse: 2, 10 bar (088U0802)
- Manifold SSM, Rustfrit stål, Antal varmekredse: 11, 10 bar (088U0811)
- Manifold SSM, Rustfrit stål, Antal varmekredse: 7, 10 bar (088U0807)
- Manifold SSM, Rustfrit stål, Antal varmekredse: 8, 10 bar (088U0808)
- Manifold SSM, Rustfrit stål, Antal varmekredse: 5, 10 bar (088U0805)
- Gulvvarmestyring, Danfoss Icon2™ MC, 230 V, Antal udgange: 15, Vægmonteret (088U2100)
Varianter
Tilbehør
Danfoss Icon² MC, Advanced, EU4.643 kr. inkl. moms+
Ofte stillede spørgsmål
Er ventilen åben eller lukket uden strøm?
Lukket. NC betyder normalt lukket – ventilen åbner, når aktuatoren får spænding.
Passer den på ventiler med M30 x 1,5?
Nej, TWA-A har Danfoss RA-tilslutning. Til M30 x 1,5 bruges TWA-K.
Kan den styres med PWM?
Ja, aktuatoren kan styres med både et almindeligt on/off-signal og PWM.
Hvor stor skal sikringen være?
Danfoss angiver maks. 3,15 A forsikring iht. EN 60127 for aktuatorer med kabel op til 2 m – denne har 0,95 m. Bruges et kabel over 3 m og maks. 23 m, skal ledningen beskyttes med en kredsløbsafbryder (6 A, karakteristik B) og lægges i beskyttelsesrør eller tilsvarende.
Dokumentation
- Datablad Thermal actuators, TWA PDF · 663 KB
- Installationsvejledning TWA instruktion PDF · 754 KB
- Installationsvejledning Applikationsbeskrivelse - 1 kreds gulvvarme PDF · 441 KB
- Installationsvejledning Danfoss gulvvarme ventiltilslutningsguide PDF · 119 KB
- Produkt miljøerklæring EPD for Thermal actuators TWA PDF · 1,9 MB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
