Danfoss manifoldsæt 1 8+8

2.771 kr. inkl. moms

Gulvvarmemanifold i rustfrit stål til regulering af 8 gulvvarmekredse (8+8), med forindstillingsventiler på hver returkreds for korrekt vandbalance.

  • Varmekredse: Manifoldsæt 8+8 (8 kredse) i rustfrit stål, uden flowmeter
  • Tilslutning: 1″ udvendigt gevind, G1
  • Forindstilling: Returventiler indstilles 1–7, leveres i N (fuldt åben)
  • Afspærring: Hver kreds på fremløbet kan lukkes for sig ved service
  • Styring: Elektronisk med termoaktuatorer eller selvvirkende med fjernindstillingselementer

Levering 1–3 hverdage

Varenummer (SKU): 402037108 Kategori:

Beskrivelse

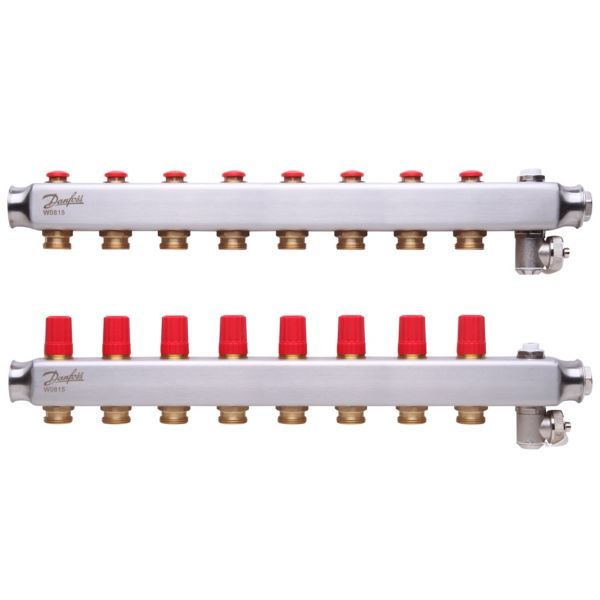

Danfoss SSM-8 er et manifoldsæt i rustfrit stål til vandbåren gulvvarme med 8 varmekredse. Fremløbsmanifolden giver mulighed for at lukke hver kreds uafhængigt, og returmanifolden har Danfoss’ forindstillingsventiler for korrekt vandbalance. Manifolden er udstyret med manuel udluftning og en 360° drejelig aftapningsventil.

Fordele

  • Rustfrit stål: Manifoldrørene er af rustfrit stål, og denne udgave er uden flowmeter.
  • Forindstilling: Returventilerne kompenserer for forskellige slangelængder og indstilles uden værktøj på skalatrinnene 1–7.
  • Service: Hver kreds kan afspærres enkeltvis på fremløbet, så den kan isoleres ved service og fejlfinding.
  • Samlet konstruktion: Udluftning og aftapning er integreret i manifolden, hvilket ifølge Danfoss mindsker risikoen for lækage; aftapningen kan drejes 360° for nem tømning.
  • Udvidelig: Manifolder kan kombineres i serie med samlestykker, dog højst 16 varmekredse i alt.
  • Styring: Kredsene kan styres elektronisk med termoaktuatorer eller selvvirkende med fjernindstillingselementer.

Passer den til dit anlæg?

Bruges til

  • Vandbåren gulvvarme: manifolden styrer vandflowet til gulvvarmekredsene, og hver slange tilsluttes manifolden, så varmetilførslen til hvert rum kan reguleres uafhængigt.
  • Anlæg med elektronisk rumstyring via termoaktuatorer eller selvvirkende styring med fjernindstillingselementer på returventilerne.
  • Større anlæg: manifolder kan kombineres i serie med samlestykker, dog op til maks. 16 varmekredse.

Sådan vælger du

Montering

  • Hovedtilslutninger 1″ udvendigt gevind (G1, ISO 228/1); kredsene tilsluttes med klemringsfittings, der vælges efter rørtype (PEX eller ALUPEX) og dimension og bestilles separat.
  • Kuglehaner, termoaktuatorer, monteringsbeslag, samlestykker og isoleringskappe fås som tilbehør.
  • Medfølger: Manuel udluftningsventil (indbygget), 360° drejelig aftapningsventil (indbygget).
  • Medfølger ikke: Monteringsbeslag, Kuglehaner, Termoaktuatorer, Isoleringskappe.
Til installatøren
  • Driftsgrænser (manifold uden flowmeter): Maks. driftstryk 10 bar, maks. prøvetryk 16 bar, maks. differenstryk 0,6 bar og maks. gennemstrømningstemperatur 90 °C.
  • Forindstilling: Beregn gennemstrømningen pr. rum ud fra areal, ΔT og varmebehov, og drej den røde ring på hver returventil til den fundne værdi.
  • Udvidelse: Kombinér manifolder i serie med samlestykker, dog højst 16 varmekredse i alt.
  • Klemringsfittings: PEX/ALUPEX-fittings til kredsene har maks. driftstryk 10 bar, testtryk 16 bar og maks. fremløbstemperatur 95 °C; rørleverandørens egen grænse må ikke overskrides.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvordan indstilles kredsene?
Hver returventil forindstilles ved at dreje den røde ring til den beregnede værdi. Ventilerne kan indstilles fra 1–7 og leveres i indstilling N, hvor ventilen er fuldt åben.

Kan manifolden udvides med flere kredse?
Ja. Med samlestykker kan manifolder kombineres i serie, dog op til maks. 16 varmekredse.

Hvad er manifoldens driftsgrænser for tryk og temperatur?
Manifold uden flowmeter: maks. driftstryk 10 bar, maks. prøvetryk 16 bar og maks. differenstryk 0,6 bar ved op til 90 °C.

Hvilke tilslutninger har manifolden?
Hovedtilslutningerne er 1″ udvendigt gevind (G1, ISO 228/1); kredsene tilsluttes med Danfoss RA-ventiltilslutning og klemringsfittings, der vælges efter rørtype og dimension.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeGulvvarmemanifold, manifoldsæt uden flowmeter
ModelSSM-8 (8+8)
Danfoss kodenr.088U0808
Antal kredse8
Tilslutning1" udvendigt gevind, G1 (ISO 228/1)
Tilslutning kredseDanfoss RA
ForindstillingJa, 1–7 og N (fuldt åben)
Maks. driftstryk10 bar
Maks. differenstryk0,6 bar
Maks. prøvetryk16 bar
FremløbstemperaturMaks. 90 °C
MaterialeRustfrit stål
FlowmålerNej
AftapningsventilManuel, 360° drejelig
Nettovægt4,46 kg
Bruttovægt4,529 kg
Mærke
Varenummer402037108
EAN5702425119408
