Danfoss manifoldsæt 1 10+10

3.468 kr. inkl. moms

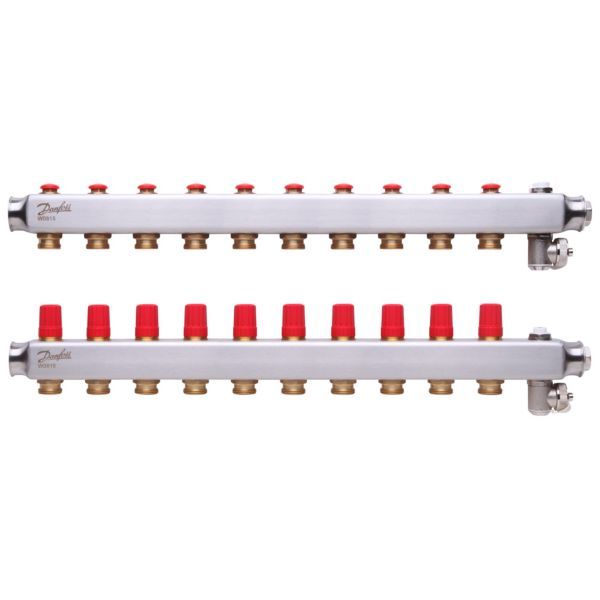

Gulvvarmemanifold i rustfrit stål, der fordeler varmen til gulvvarmeslangerne, så hvert rum kan reguleres for sig.

  • Antal kredse: 10 (10+10), uden flowmeter
  • Tilslutning: 1″ udvendigt gevind (G 1)
  • Forindstilling: Ventil på hver returkreds indstilles uden værktøj
  • Driftsgrænser: Maks. 10 bar og maks. 90 °C

Levering 1–3 hverdage

Varenummer (SKU): 402037110 Kategori:

Beskrivelse

Danfoss SSM-10 er et manifoldsæt i rustfrit stål til vandbåren gulvvarme med 10 varmekredse og 1″ udvendigt gevind (G 1) på hovedtilslutningerne. Fremløbsmanifolden giver mulighed for at lukke hver kreds uafhængigt, og returmanifolden har Danfoss forindstillingsventiler for korrekt vandbalance. Ventilerne kan styres elektronisk med termoaktuatorer eller selvvirkende med fjernindstillingselementer.

Fordele

  • Vandbalance: Forindstillingsventil på hver returkreds kompenserer for forskellige slangelængder og indstilles uden værktøj.
  • Service: Hver kreds kan lukkes for sig på fremløbet, så den kan isoleres ved service og fejlfinding.
  • Udluftning: Manuel udluftning, og aftapningen kan drejes 360° for nem tømning, påfyldning og skylning.
  • Udvidelse: Flere manifolder kan kobles i serie med samlestykker – dog op til i alt 16 varmekredse.
  • Materiale: Rustfrit stål med god korrosionsbestandighed og lav varmeledning ifølge Danfoss.

Passer den til dit anlæg?

Bruges til

  • Vandbåren gulvvarme: manifolden styrer vandflowet til gulvvarmekredsene, og hver slange tilsluttes manifolden, så varmetilførslen til hvert rum kan reguleres uafhængigt.
  • Anlæg med elektronisk rumstyring via termoaktuatorer eller selvvirkende styring med fjernindstillingselementer på returventilerne.
  • Større anlæg: manifolder kan kombineres i serie med samlestykker, dog op til maks. 16 varmekredse.
  • Ifølge Danfoss er manifolden uden flowmeter også egnet til radiatoranlæg.

Montering

  • Maks. driftstryk 10 bar, prøvetryk 16 bar, differenstryk 0,6 bar og maks. 90 °C gennemstrømningstemperatur (manifold uden flowmeter).
  • Hovedtilslutninger: 1″ udvendigt gevind (G 1) iht. ISO 228/1. Kredsene tilsluttes med klemringsfittings på manifoldens 3/4″ gevind (G 3/4); fittings vælges efter rørtype (PEX eller ALUPEX) og dimension og bestilles separat.
  • Forindstil hver returventil efter den beregnede vandmængde for rummet ved at dreje den røde ring til den rette værdi; Danfoss viser beregningseksempel og kapacitetsdiagrammer i databladet.
  • Kuglehaner, termoaktuatorer, monteringsbeslag, samlestykker og isoleringskappe fås som tilbehør.
  • Medfølger: Fremløbsmanifold og returmanifold, Forindstillingsventil på hver returkreds, Manuel udlufter, 360° drejelig aftapningsventil.
  • Medfølger ikke: Kuglehaner (tilbehør), Termoaktuatorer (tilbehør), Monteringsbeslag (tilbehør), Samlestykker (tilbehør), Klemringsfittings (tilbehør), Isoleringskappe (tilbehør).
Til installatøren
  • Driftsbetingelser (manifold uden flowmeter): maks. differenstryk 0,6 bar, maks. driftstryk 10 bar, maks. prøvetryk 16 bar, maks. gennemstrømningstemperatur 90 °C.
  • Forindstilling 1-7 (leveres i N = fuldt åben) uden brug af værktøj; aftapningsventilen kan drejes 360°.
  • Serie-kobling med samlestykker er mulig op til i alt maks. 16 varmekredse.
  • Hovedtilslutning: 1″ udvendigt gevind (G 1) iht. ISO 228/1; kredsene har 3/4″ gevind (G 3/4) til klemringsfittings, valgt efter rørtype (PEX/ALUPEX) og dimension.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvordan indstilles kredsene?
Hver returventil forindstilles uden værktøj ved at dreje den røde ring til den beregnede værdi (1-7). Ventilerne leveres i stilling N, hvor de er fuldt åbne.

Kan manifolden udvides?
Ja. Med samlestykker kan manifolder kombineres i serie, dog op til maks. 16 varmekredse.

Hvilket tryk tåler den?
Manifold uden flowmeter: maks. driftstryk 10 bar, maks. prøvetryk 16 bar og maks. differenstryk 0,6 bar ved op til 90 °C.

Kan den bruges til radiatorer?
Ja. Danfoss angiver, at manifolden uden flowmeter er egnet til radiatoranlæg.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeGulvvarmemanifold SSM, manifoldsæt uden flowmeter
ModelSSM-10 (10+10)
Danfoss kodenr.088U0810
Antal kredse10
Tilslutning1" udvendigt gevind (G 1) iht. ISO 228/1
Tilslutning kredse3/4" gevind (G 3/4), klemringsfittings bestilles separat
Maks. driftstryk10 bar
Maks. prøvetryk16 bar
Maks. differenstryk0,6 bar
MedietemperaturMaks. 90 °C (gennemstrømningstemperatur)
MaterialeRustfrit stål
FlowmålerNej
ForindstillingJa, 1-7 og N (fuldt åben)
AftapningsventilManuel, 360° omløbelig
Ventiltilslutning (aktuator)Danfoss RA
Længde (L1)590 mm (manifold med monteringsbeslag 088U0585)
Nettovægt5,351 kg
Mærke
Varenummer402037110
EAN5702425119385
