Beskrivelse

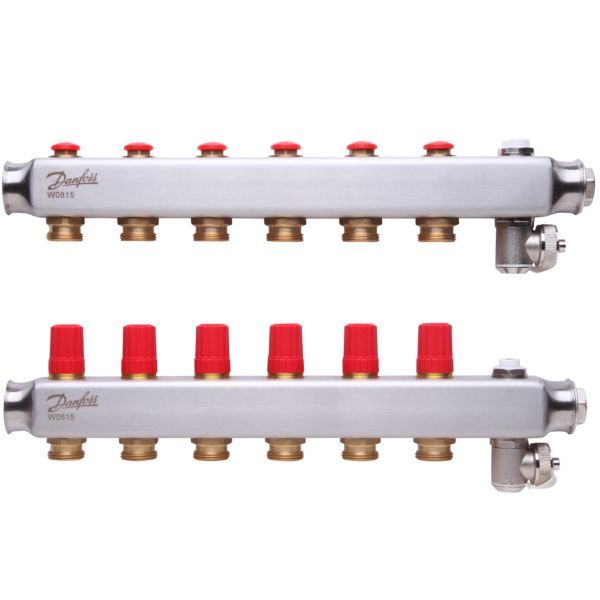

Danfoss SSM-6 er et manifoldsæt i rustfrit stål til gulvvarme med 6 varmekredse og uden flowmeter. Hovedtilslutningen er 1″ gevind (G1 iht. ISO 228/1) i begge ender, og på fremløbssiden kan hver kreds lukkes for sig, mens retursidens forindstillingsventiler bruges til at indregulere vandbalancen. Ventilerne kan styres elektronisk med termoaktuatorer eller selvvirkende med fjernindstillingselementer.
Fordele
- Indregulering: Forindstillingsventilen på hver returkreds kompenserer for forskellige slangelængder og indstilles uden værktøj (leveres i N = fuldt åben).
- Afspærring: Hver kreds kan lukkes for sig på fremløbet, så den kan isoleres ved service og fejlfinding.
- Vedligehold: Aftapningsventilen kan drejes 360°, så påfyldning, tømning og skylning er let.
- Materiale: Rustfrit stål giver ifølge Danfoss lavere vægt, god korrosionsbestandighed og lav varmeledning, hvilket betyder mindre varmetab.
- Ét samlet stykke: Udluftning og aftapning sidder i selve manifolden, hvilket ifølge Danfoss mindsker risikoen for lækage.
- Snavstolerant: Står en kreds uden varmebehov, kan forindstillingen sættes på N (fuldt åben), så snavs kan passere uden at sætte sig.
Passer den til dit anlæg?
Bruges til
- Vandbåren gulvvarme: manifolden styrer vandflowet til gulvvarmekredsene, og hver slange tilsluttes manifolden, så varmetilførslen til hvert rum kan reguleres uafhængigt.
- Ifølge Danfoss’ tekniske data er denne udgave (uden flowmeter) også egnet til radiatoranlæg.
- Anlæg med elektronisk rumstyring via termoaktuatorer eller selvvirkende styring med fjernindstillingselementer på returventilerne.
- Større anlæg: manifolder kan kombineres i serie med samlestykker, dog op til maks. 16 varmekredse.
Sådan vælger du
- Denne variant: SSM-6 med 6 varmekredse (6+6), uden flowmeter.
- Vælg antal kredse efter antallet af gulvvarmeslanger: hver slange tilsluttes sin egen kreds på manifolden.
- Færre kredse: SSM-5 (5+5)
- Flere kredse: SSM-7 (7+7)
- Termoaktuator Danfoss TWA-A 230 V, NC, med RA-tilslutning, til elektronisk styring af kredsene
- Termoaktuator Danfoss TWA-A 24 V, NC, med RA-tilslutning
- Kuglehaner 1″ med nippel/omløber (sæt à 2) til afspærring mellem manifold og anlæg
- Klemringsfittings G ¾” til PEX 16 x 2 mm (vælg efter rørtype og -dimension)
Montering
- Tilslutning: 1" gevind (G1) (fremløb og retur (hovedtilslutning)).
- Hovedtilslutning: 1″ gevind (G1 iht. ISO 228/1) i begge ender af manifolden; gevindretningen (ind-/udvendig) er ikke oplyst af Danfoss.
- Kredsene tilsluttes med klemringsfittings, der vælges efter rørtype (PEX eller ALUPEX) og dimension og bestilles separat.
- Kuglehaner, termoaktuatorer, monteringsbeslag, samlestykker og isoleringskappe fås som tilbehør.
- Medfølger: Fremløbs- og returmanifold med forindstillingsventiler på hver returkreds, Manuel udluftning, Drejelig aftapningsventil.
- Medfølger ikke: Klemringsfittings til gulvvarmerørene (vælges efter rørtype og dimension), Monteringsbeslag, kuglehaner, termoaktuatorer og samlestykker (tilbehør).
Til installatøren
- Driftsbetingelser (uden flowmeter): maks. differenstryk 0,6 bar, maks. driftstryk 10 bar, maks. prøvetryk 16 bar, maks. fremløbstemperatur 90 °C.
- Ifølge Danfoss’ tekniske data er denne udgave (uden flowmeter) egnet til radiatoranlæg; en manifold med flowmeter er det ikke.
- Forindstilling: ventilerne indstilles fra 1 til 7 ved at dreje den røde ring til den beregnede værdi; leveres i N (fuldt åben). Står en kreds uden varmebehov, kan den sættes på N, så snavs kan passere uden at sætte sig.
- Ventiltilslutning: Danfoss RA (til termoaktuator eller fjernindstillingselement).
- Serie-kobling: manifolder kan kobles sammen med samlestykker (FHF-C) til i alt maks. 16 varmekredse.
- Dimensionering: forindstillingen bestemmes ud fra rummets areal, ønsket afkøling (Δt) og varmebehov pr. m² – se beregningseksempel og kapacitetsdiagrammer i databladet.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Danfoss FHF-MB monteringsbeslag til gulvvarmemanifold, 2 stk. (088U0585)82 kr. inkl. moms+
Danfoss FHF-BV kugleventilsæt 1'' til gulvvarmemanifold, 2 stk. (088U0822)388 kr. inkl. moms+
Danfoss FHF-C samlestykke 1'' til gulvvarmemanifold, 2 stk. (088U0583)75 kr. inkl. moms+
Danfoss FHF-R reduktionsstykke 1''-3/4'' til gulvvarmemanifold, 2 stk. (088U0584)64 kr. inkl. moms+
Danfoss udskiftningsventil til manifold SSM/FHF, 013G7376149 kr. inkl. moms+
Danfoss TWA-A RA termoaktuator 24V AC-DC, NC 088H3110206 kr. inkl. moms+
Danfoss TWA-A NC 230 vac RA 088H3112217 kr. inkl. moms+
Danfoss Klemringfittings til pex, G 3/4A, Ø 16 x 2 mm, 013G415682 kr. inkl. moms+
Danfoss Klemringsfittings Pex 3/4 Ø20-2,0mm 013g4160, 013G416082 kr. inkl. moms+
Danfoss Klemringfittings Al Ø16-2,0mm 3/4 013g4186, 013G418668 kr. inkl. moms+
Ofte stillede spørgsmål
Hvordan indstilles kredsene?
Hver returventil forindstilles ved at dreje den røde ring til den beregnede værdi (1-7). Ventilerne leveres i stilling N, hvor de er fuldt åbne.
Kan manifolden udvides?
Ja. Med samlestykker kan manifolder kombineres i serie, dog op til maks. 16 varmekredse.
Hvilket tryk er manifolden beregnet til?
Manifold uden flowmeter: maks. driftstryk 10 bar, maks. prøvetryk 16 bar, maks. differenstryk 0,6 bar og maks. fremløbstemperatur 90 °C.
Kan manifolden bruges til radiatorer?
Ja. Ifølge Danfoss’ tekniske data er denne manifold (uden flowmeter) egnet til radiatoranlæg.
Dokumentation
- Datablad Manifold & Manifold Kits, Manifold SSM PDF · 5,5 MB
- Datablad Datablad SSM gulvvarmemanifold PDF · 1,0 MB
- Installationsvejledning Replacement valve for SSM/FHF Manifold PDF · 909 KB
- Installationsvejledning SSM stainless Steel Manifold PDF · 1,1 MB
- Katalog Design Support Center | Design services for hydronic HVAC systems PDF · 3,6 MB
- Reklamemateriale Soft value overview_Room Controls_Mixing Shunts_Manifolds_PL34 PDF · 1,3 MB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
