Beskrivelse

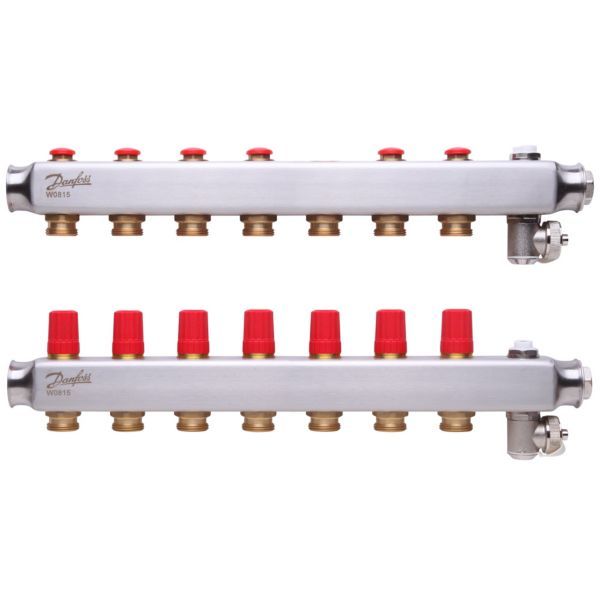

Danfoss SSM-7 er et manifoldsæt i rustfrit stål til vandbåren gulvvarme med 7 varmekredse. Fremløbsmanifolden giver mulighed for at lukke hver kreds uafhængigt, og returmanifolden har Danfoss forindstillingsventiler for korrekt vandbalance. Ventilerne kan styres elektronisk med termoaktuatorer eller selvvirkende med fjernindstillingselementer.
Fordele
- Korrekt vandbalance: Forindstillingsventiler på hver returkreds kompenserer for forskellige slangelængder, og forindstillingen kræver ikke værktøj.
- Service uden at tømme hele anlægget: Hver kreds kan lukkes for sig på fremløbet, så den kan isoleres ved service og fejlfinding.
- Udvidelse: Manifolder kan kobles i serie med samlestykker, op til maks. 16 varmekredse.
- Rustfrit stål: Ifølge Danfoss giver materialet god korrosionsbestandighed og lav varmeledning.
Passer den til dit anlæg?
Bruges til
- Vandbåren gulvvarme: manifolden styrer vandflowet til gulvvarmekredsene, og hver slange tilsluttes manifolden, så varmetilførslen til hvert rum kan reguleres uafhængigt.
- Anlæg med elektronisk rumstyring via termoaktuatorer eller selvvirkende styring med fjernindstillingselementer på returventilerne.
- Større anlæg: manifolder kan kombineres i serie med samlestykker, dog op til maks. 16 varmekredse.
Sådan vælger du
- Denne variant: SSM-7 med 7 varmekredse (7+7), uden flowmeter, længde L1 440 mm.
- Vælg antal kredse efter antallet af gulvvarmeslanger: hver slange tilsluttes sin egen kreds på manifolden.
- Færre kredse: SSM-6 (6+6)
- Flere kredse: SSM-8 (8+8)
- Termoaktuator Danfoss TWA-A 230 V, NC, med RA-tilslutning, til elektronisk styring af kredsene
- Termoaktuator Danfoss TWA-A 24 V, NC, med RA-tilslutning
- Kuglehaner 1″ med nippel/omløber (sæt à 2) til afspærring mellem manifold og anlæg
- Klemringsfittings G ¾” til PEX 16 x 2 mm (vælg efter rørtype og -dimension)
Montering
- Tilslutning: 1" gevind iht. ISO 228/1 (G 1) (fremløb og retur (hovedtilslutning)).
- Hovedtilslutninger: 1″ gevind iht. ISO 228/1 (G 1). Kredsene tilsluttes med klemringsfittings – 3/4″ klemring (G 3/4) – der vælges efter rørtype (PEX eller ALUPEX) og dimension og bestilles separat.
- Forindstil hver returventil efter den beregnede vandmængde for rummet – Danfoss angiver kapaciteten for hver forindstilling.
- Kuglehaner, termoaktuatorer, monteringsbeslag, samlestykker og isoleringskappe fås som tilbehør.
- Medfølger: manuel udluftning (indbygget), påfyldnings-/aftapningsventil, drejelig 360° (indbygget).
- Medfølger ikke: monteringsbeslag (bestilles separat), klemringsfittings (bestilles separat).
Sådan virker den
Hver gulvvarmeslange tilsluttes manifolden, så varmetilførslen til hvert rum kan reguleres uafhængigt. Forindstillingen af returventilerne bestemmer gennemstrømningen i den enkelte kreds: ventilerne indstilles fra 1–7 med den røde ring og leveres i stilling N, hvor de er fuldt åbne.
Til installatøren
- Driftsgrænser (manifold uden flowmeter): maks. driftstryk 10 bar, maks. prøvetryk 16 bar, maks. differenstryk 0,6 bar og maks. gennemstrømningstemperatur 90 °C.
- Udluftning og aftapning: Manifolden er udstyret med manuel udluftning og en påfyldnings-/aftapningsfunktion, og aftapningsventilen kan drejes 360° for nem tømning, påfyldning og skylning.
- Serie-kobling med samlestykker op til maks. 16 varmekredse.
- Forindstilling 1–7 og N (fuldt åben); N er fabriksindstillingen.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Danfoss FHF-MB monteringsbeslag til gulvvarmemanifold, 2 stk. (088U0585)82 kr. inkl. moms+
Danfoss FHF-BV kugleventilsæt 1'' til gulvvarmemanifold, 2 stk. (088U0822)388 kr. inkl. moms+
Danfoss FHF-C samlestykke 1'' til gulvvarmemanifold, 2 stk. (088U0583)75 kr. inkl. moms+
Danfoss FHF-R reduktionsstykke 1''-3/4'' til gulvvarmemanifold, 2 stk. (088U0584)64 kr. inkl. moms+
Danfoss udskiftningsventil til manifold SSM/FHF, 013G7376149 kr. inkl. moms+
Danfoss TWA-A RA termoaktuator 24V AC-DC, NC 088H3110206 kr. inkl. moms+
Danfoss TWA-A NC 230 vac RA 088H3112217 kr. inkl. moms+
Danfoss Klemringfittings til pex, G 3/4A, Ø 16 x 2 mm, 013G415682 kr. inkl. moms+
Danfoss Klemringsfittings Pex 3/4 Ø20-2,0mm 013g4160, 013G416082 kr. inkl. moms+
Danfoss Klemringfittings Al Ø16-2,0mm 3/4 013g4186, 013G418668 kr. inkl. moms+
Ofte stillede spørgsmål
Hvordan indstilles kredsene?
Hver returventil forindstilles ved at dreje den røde ring til den beregnede værdi (1–7). Ventilerne leveres i stilling N, hvor de er fuldt åbne.
Kan manifolden udvides?
Ja. Med samlestykker kan manifolder kombineres i serie, dog op til maks. 16 varmekredse.
Hvilket tryk er manifolden beregnet til?
Manifold uden flowmeter: maks. driftstryk 10 bar og maks. prøvetryk 16 bar. Maks. differenstryk er 0,6 bar, og maks. gennemstrømningstemperatur er 90 °C.
Hvad følger med manifolden?
Manifolden er udstyret med manuel udluftning og en påfyldnings-/aftapningsfunktion. Monteringsbeslag og klemringsfittings bestilles separat.
