Beskrivelse

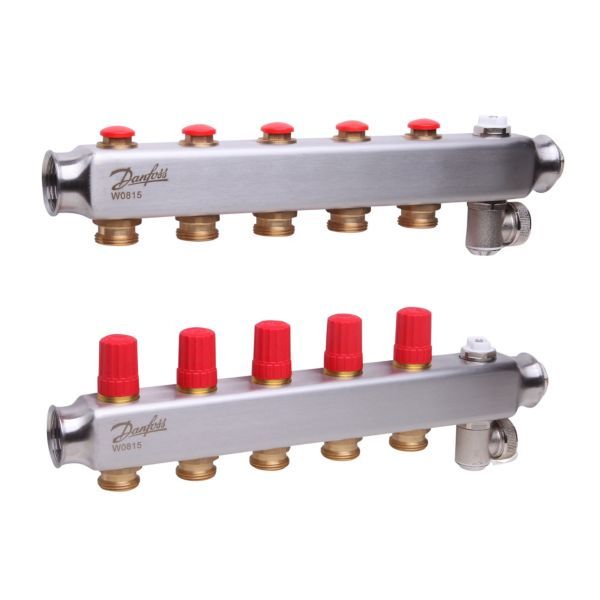

Danfoss SSM-5 er et manifoldsæt i rustfrit stål til gulvvarme med 5 varmekredse (uden flowmeter). På fremløbssiden kan hver kreds lukkes for sig, og på retursiden sidder Danfoss forindstillingsventiler, som bruges til at indregulere vandbalancen. Ventilerne kan styres med termoaktuatorer, eventuelt via en mekanisk rumføler.
Fordele
- Vandbalance: Forindstillingsventiler på hver returkreds indregulerer vandmængden til den enkelte gulvvarmekreds.
- Service: Hver fremløbskreds kan lukkes for sig, så den kan isoleres ved service og fejlfinding.
- Rustfrit stål: Lav vægt, god korrosionsbestandighed og lav varmeledning (mindre varmetab) ifølge Danfoss.
- Udbygning: Kan kombineres i serie med samlestykker – op til maks. 16 varmekredse.
- Styring: Klar til Danfoss termoaktuatorer med RA-tilslutning.
Passer den til dit anlæg?
Bruges til
- Vandbåren gulvvarme: manifolden styrer vandflowet til gulvvarmekredsene, og hver slange tilsluttes manifolden, så varmetilførslen til hvert rum kan reguleres uafhængigt.
- Anlæg med rumstyring: de indbyggede ventiler kan styres af termoaktuatorer, eventuelt via en mekanisk rumføler.
- Større anlæg: manifolder kan kombineres i serie med samlestykker, dog op til maks. 16 varmekredse.
Sådan vælger du
- Denne variant: SSM-5 med 5 varmekredse (5+5), uden flowmeter.
- Vælg antal kredse efter antallet af gulvvarmeslanger: hver slange tilsluttes sin egen kreds på manifolden.
- Færre kredse: SSM-4 (4+4)
- Flere kredse: SSM-6 (6+6)
- Termoaktuator Danfoss TWA-A 230 V, NC, med RA-tilslutning, til elektronisk styring af kredsene
- Termoaktuator Danfoss TWA-A 24 V, NC, med RA-tilslutning
- Kuglehaner 1″ med nippel/omløber (sæt à 2) til afspærring mellem manifold og anlæg
- Klemringsfittings G ¾” til PEX 16 x 2 mm (vælg efter rørtype og -dimension)
Montering
- Tilslutning: 1" gevind (G1) (fremløb og retur (hovedtilslutning)).
- Maks. driftstryk 10 bar, prøvetryk 16 bar, differenstryk 0,6 bar og maks. 90 °C gennemstrømningstemperatur (manifold uden flowmeter).
- Hovedtilslutninger 1″ udvendigt gevind iht. ISO 228/1 (G1); kredsene tilsluttes med klemringsfittings G ¾”, der vælges efter rørtype (PEX eller ALUPEX) og dimension og bestilles separat.
- Forindstil hver returventil efter den beregnede vandmængde for rummet; Danfoss viser beregningseksemplet og kapacitetsdiagrammer i databladet.
- Kuglehaner, termoaktuatorer, monteringsbeslag, samlestykker og isoleringskappe fås som tilbehør.
- Medfølger ikke: monteringsbeslag FHF-MB (088U0585), klemringsfittings til gulvvarmerørene, kuglehaner, samlestykker og termoaktuatorer.
Sådan virker den
Hver gulvvarmeslange tilsluttes manifolden, så varmetilførslen til hvert rum kan reguleres uafhængigt. Forindstillingen af returventilerne bestemmer gennemstrømningen i den enkelte kreds: ventilerne indstilles fra 1–7 med den røde ring og leveres i stilling N, hvor de er fuldt åbne.
Til installatøren
- Forindstilling: hver returventil forindstilles ved at dreje den røde ring til den beregnede værdi (1–7). Ventilerne leveres i stilling N, hvor de er fuldt åbne.
- Driftsbetingelser (uden flowmeter): maks. differenstryk 0,6 bar, maks. driftstryk 10 bar, maks. prøvetryk 16 bar, maks. gennemstrømningstemperatur 90 °C.
- Udvidelse: manifolder kan kombineres i serie med samlestykker, dog op til maks. 16 varmekredse.
- Styring: de indbyggede ventiler har Danfoss RA-tilslutning og styres af termoaktuatorer, eventuelt via en mekanisk rumføler.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Danfoss FHF-MB monteringsbeslag til gulvvarmemanifold, 2 stk. (088U0585)82 kr. inkl. moms+
Danfoss FHF-BV kugleventilsæt 1'' til gulvvarmemanifold, 2 stk. (088U0822)388 kr. inkl. moms+
Danfoss FHF-C samlestykke 1'' til gulvvarmemanifold, 2 stk. (088U0583)75 kr. inkl. moms+
Danfoss FHF-R reduktionsstykke 1''-3/4'' til gulvvarmemanifold, 2 stk. (088U0584)64 kr. inkl. moms+
Danfoss udskiftningsventil til manifold SSM/FHF, 013G7376149 kr. inkl. moms+
Danfoss TWA-A RA termoaktuator 24V AC-DC, NC 088H3110206 kr. inkl. moms+
Danfoss TWA-A NC 230 vac RA 088H3112217 kr. inkl. moms+
Danfoss Klemringfittings til pex, G 3/4A, Ø 16 x 2 mm, 013G415682 kr. inkl. moms+
Danfoss Klemringsfittings Pex 3/4 Ø20-2,0mm 013g4160, 013G416082 kr. inkl. moms+
Danfoss Klemringfittings Al Ø16-2,0mm 3/4 013g4186, 013G418668 kr. inkl. moms+
Ofte stillede spørgsmål
Hvordan indstilles kredsene?
Hver returventil forindstilles ved at dreje den røde ring til den beregnede værdi (1–7). Ventilerne leveres i stilling N, hvor de er fuldt åbne.
Kan manifolden udvides?
Ja. Med samlestykker kan manifolder kombineres i serie, dog op til maks. 16 varmekredse.
Hvilket tryk tåler den?
Manifold uden flowmeter: maks. driftstryk 10 bar, maks. prøvetryk 16 bar og maks. differenstryk 0,6 bar; maks. gennemstrømningstemperatur er 90 °C.
Dokumentation
- Datablad Manifold & Manifold Kits, Manifold SSM PDF · 5,5 MB
- Datablad Datablad SSM gulvvarmemanifold PDF · 1,0 MB
- Installationsvejledning Replacement valve for SSM/FHF Manifold PDF · 909 KB
- Installationsvejledning SSM stainless Steel Manifold PDF · 1,1 MB
- Katalog Design Support Center | Design services for hydronic HVAC systems PDF · 3,6 MB
- Reklamemateriale Soft value overview_Room Controls_Mixing Shunts_Manifolds_PL34 PDF · 1,3 MB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
