Beskrivelse

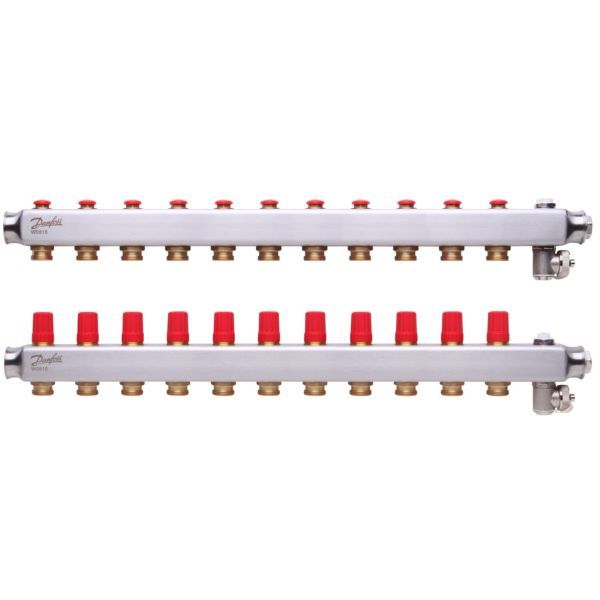

Danfoss SSM-11 er et manifoldsæt i rustfrit stål til vandbåren gulvvarme med 11 varmekredse og 1″ udvendigt gevind (G1) i begge ender. Fremløbsmanifolden giver mulighed for at lukke hvert kredsløb uafhængigt af hinanden, og returmanifolden er udstyret med Danfoss’ forindstillingsventiler, som sikrer optimal vandbalance i systemet. Manifoldventilerne kan styres elektronisk med termoaktuatorer eller selvvirkende med fjernindstillingselementer.
Fordele
- Vandbalance: Danfoss’ forindstillingsventiler på returmanifolden sikrer optimal vandbalance i systemet.
- Forindstilling: hver ventil indstilles ved at dreje den røde ring, og ventilerne leveres i stilling N, hvor de er fuldt åbne.
- Service: hvert kredsløb kan lukkes uafhængigt af de andre på fremløbsmanifolden.
- Udluftning og aftapning: manifolden er udstyret med manuel udluftning og påfyldnings-/aftapningsfunktion.
- Udvidelse: manifolder kan kombineres i serie med samlestykker, dog op til maks. 16 varmekredse.
Passer den til dit anlæg?
Bruges til
- Vandbåren gulvvarme: hver gulvvarmeslange tilsluttes manifolden, så varmetilførslen til det enkelte rum kan reguleres uafhængigt.
- Anlæg med elektronisk rumstyring via termoaktuatorer eller selvvirkende styring med fjernindstillingselementer på returventilerne.
- Større anlæg: manifolder kan kombineres i serie med samlestykker, dog op til maks. 16 varmekredse.
Sådan vælger du
- Denne variant: SSM-11 med 11 varmekredse (11+11), uden flowmeter, længde L1 640 mm.
- Vælg antal kredse efter antallet af gulvvarmeslanger: hver slange tilsluttes sin egen kreds på manifolden.
- Færre kredse: SSM-10 (10+10), L1 590 mm
- Flere kredse: SSM-12 (12+12), L1 690 mm
- Termoaktuator Danfoss TWA-A 230 V, NC, med RA-tilslutning, til elektronisk styring af kredsene
- Termoaktuator Danfoss TWA-A 24 V, NC, med RA-tilslutning
- Kuglehaner 1″ med nippel/omløber (sæt à 2) til afspærring mellem manifold og anlæg
- Klemringsfittings G ¾″ til PEX 16 x 2 mm (vælg efter rørtype og -dimension)
Montering
- Hovedtilslutninger: 1″ udvendigt gevind, G1 (ISO 228/1), i begge ender.
- Kredsene tilsluttes med klemringsfittings G ¾” (PEX eller ALUPEX), der vælges efter rørtype og dimension og bestilles separat.
- Kuglehaner, termoaktuatorer, monteringsbeslag, samlestykker og isoleringskappe står som tilbehør i Danfoss’ datablad og bestilles separat.
- Medfølger: Fremløbsmanifold og returmanifold med Danfoss’ forindstillingsventiler, Manuel udluftning og påfyldnings-/aftapningsfunktion.
- Medfølger ikke: Termoaktuatorer og kuglehaner (tilbehør), Monteringsbeslag, samlestykker og isoleringskappe (tilbehør), Klemringsfittings til gulvvarmerørene (tilbehør).
Sådan virker den
Hver gulvvarmeslange tilsluttes manifolden, så varmetilførslen til hvert rum kan reguleres uafhængigt. Forindstillingen af manifoldventilerne bestemmer gennemstrømningen i gulvvarmeslangerne: ventilerne indstilles fra 1–7 ved at dreje den røde ring, og de leveres i indstilling N, hvor ventilen er fuldt åben.
Til installatøren
- Driftsgrænser (uden flowmeter): maks. driftstryk 10 bar, maks. prøvetryk 16 bar, maks. differenstryk 0,6 bar og maks. gennemstrømningstemperatur 90 °C.
- Forindstilling: forindstil hver returventil efter rummets areal, varmebehov (W/m²) og ønsket ΔT; Danfoss viser beregningseksempel og kapacitetsdiagrammer i databladet.
- Udvidelse: manifolder kan serieforbindes med samlestykker, dog maks. 16 varmekredse i alt.
- Styresignaler: kredsene styres elektronisk med termoaktuatorer (fx TWA-A, 24 V eller 230 V, NC, RA-tilslutning) eller selvvirkende med fjernindstillingselementer.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Danfoss FHF-MB monteringsbeslag til gulvvarmemanifold, 2 stk. (088U0585)82 kr. inkl. moms+
Danfoss FHF-BV kugleventilsæt 1'' til gulvvarmemanifold, 2 stk. (088U0822)388 kr. inkl. moms+
Danfoss FHF-C samlestykke 1'' til gulvvarmemanifold, 2 stk. (088U0583)75 kr. inkl. moms+
Danfoss FHF-R reduktionsstykke 1''-3/4'' til gulvvarmemanifold, 2 stk. (088U0584)64 kr. inkl. moms+
Danfoss udskiftningsventil til manifold SSM/FHF, 013G7376149 kr. inkl. moms+
Danfoss TWA-A RA termoaktuator 24V AC-DC, NC 088H3110206 kr. inkl. moms+
Danfoss TWA-A NC 230 vac RA 088H3112217 kr. inkl. moms+
Danfoss Klemringfittings til pex, G 3/4A, Ø 16 x 2 mm, 013G415682 kr. inkl. moms+
Danfoss Klemringsfittings Pex 3/4 Ø20-2,0mm 013g4160, 013G416082 kr. inkl. moms+
Danfoss Klemringfittings Al Ø16-2,0mm 3/4 013g4186, 013G418668 kr. inkl. moms+
Ofte stillede spørgsmål
Hvordan indstilles kredsene?
Hver manifoldventil forindstilles ved at dreje den røde ring, indtil den rette værdi står ud for sigtemærket. Ventilerne kan indstilles fra 1–7 og leveres i indstilling N, hvor ventilen er fuldt åben.
Kan manifolden udvides?
Ja. Med samlestykker kan manifolder kombineres i serie, dog op til maks. 16 varmekredse.
Hvilke tryk- og temperaturgrænser gælder?
For en manifold uden flowmeter angiver Danfoss maks. driftstryk 10 bar, maks. prøvetryk 16 bar, maks. differenstryk 0,6 bar og maks. gennemstrømningstemperatur 90 °C.
Hvilken tilslutning har manifolden?
Hovedtilslutningerne er 1″ udvendigt gevind (G1, ISO 228/1). Kredsene tilsluttes med klemringsfittings G ¾”, der vælges efter rørtype og dimension.
