Beskrivelse

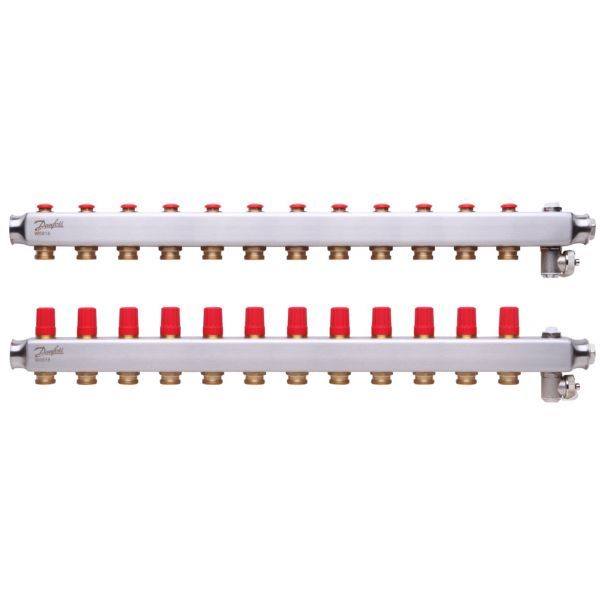

Danfoss SSM-12 er et manifoldsæt i rustfrit stål til vandbåren gulvvarme med 12 varmekredse og 1″ gevind iht. ISO 228/1 (G1) på fremløb og retur. Fremløbsmanifolden giver mulighed for at lukke hver kreds uafhængigt, og returmanifolden har Danfoss forindstillingsventiler for korrekt vandbalance. Manifolden tåler maks. 10 bar driftstryk ved op til 90 °C og kan kobles i serie med samlestykker op til maks. 16 varmekredse.
Fordele
- Vandbalance: Forindstillingsventiler på hver returkreds til indregulering.
- Service: Manuel udluftning og påfyldnings-/aftapningsfunktion.
- Udvidelse: Kan kombineres i serie med samlestykker, op til maks. 16 varmekredse.
- Klar til styring: Danfoss-termoaktuatorer kan monteres direkte med RA-tilslutning.
- Materiale: Manifolden er bygget i rustfrit stål.
Passer den til dit anlæg?
Bruges til
- Vandbåren gulvvarme: manifolden styrer vandflowet til gulvvarmekredsene, og hver slange tilsluttes manifolden, så varmetilførslen til hvert rum kan reguleres uafhængigt.
- Anlæg med elektronisk rumstyring via termoaktuatorer eller selvvirkende styring med fjernindstillingselementer på returventilerne.
- Større anlæg: manifolder kan kombineres i serie med samlestykker, dog op til maks. 16 varmekredse.
Sådan vælger du
- Denne variant: SSM-12 med 12 varmekredse (12+12), uden flowmeter, længde L1 690 mm.
- Vælg antal kredse efter antallet af gulvvarmeslanger: hver slange tilsluttes sin egen kreds på manifolden.
- Færre kredse: SSM-11 (11+11), L1 640 mm
- Termoaktuator Danfoss TWA-A 230 V, NC, med RA-tilslutning, til elektronisk styring af kredsene
- Termoaktuator Danfoss TWA-A 24 V, NC, med RA-tilslutning
- Kuglehaner 1″ med nippel/omløber (sæt à 2) til afspærring mellem manifold og anlæg
- Klemringsfittings G ¾” til PEX 16 x 2 mm (vælg efter rørtype og -dimension)
Montering
- Tilslutning: 1" gevind iht. ISO 228/1 (G1) (fremløb og retur (hovedtilslutning)).
- Maks. driftstryk 10 bar, prøvetryk 16 bar, differenstryk 0,6 bar og maks. 90 °C gennemstrømningstemperatur (manifold uden flowmeter).
- Hovedtilslutninger 1″ gevind iht. ISO 228/1 (G1); kredsene tilsluttes med klemringsfittings G ¾”, der vælges efter rørtype (PEX eller ALUPEX) og dimension og bestilles separat.
- Kuglehaner, termoaktuatorer, monteringsbeslag, samlestykker og isoleringskappe fås som tilbehør.
- Medfølger ikke: Kuglehaner, termoaktuatorer og monteringsbeslag (tilbehør), Klemmefittings til kredsene (vælges efter rørtype og -dimension), Isoleringskappe (tilbehør).
Sådan virker den
Hver gulvvarmeslange tilsluttes manifolden, så varmetilførslen til hvert rum kan reguleres uafhængigt. Forindstillingen af returventilerne bestemmer gennemstrømningen i den enkelte kreds: ventilerne indstilles fra 1–7 med den røde ring og leveres i stilling N, hvor de er fuldt åbne.
Til installatøren
- Driftsgrænser: Maks. driftstryk 10 bar, prøvetryk 16 bar, differenstryk 0,6 bar og gennemstrømningstemperatur maks. 90 °C (manifold uden flowmeter).
- Indregulering: Forindstil hver returventil efter den beregnede vandmængde for rummet; Danfoss viser beregningseksempel og kapacitetsdiagrammer i databladet. Ventilerne indstilles fra 1–7 med den røde ring og leveres i stilling N (fuldt åben).
- Tilslutning: Hovedtilslutninger 1″ gevind iht. ISO 228/1 (G1); kredsene tilsluttes med klemringsfittings G ¾” iht. DIN 16892/16893, der vælges efter rørtype (PEX eller ALUPEX) og dimension.
- Udvidelse: Manifolder kan kombineres i serie med samlestykker, dog op til maks. 16 varmekredse.
- Størrelse: Vælg antal kredse efter antallet af gulvvarmeslanger, der skal tilsluttes.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Danfoss FHF-MB monteringsbeslag til gulvvarmemanifold, 2 stk. (088U0585)82 kr. inkl. moms+
Danfoss FHF-BV kugleventilsæt 1'' til gulvvarmemanifold, 2 stk. (088U0822)388 kr. inkl. moms+
Danfoss FHF-C samlestykke 1'' til gulvvarmemanifold, 2 stk. (088U0583)75 kr. inkl. moms+
Danfoss FHF-R reduktionsstykke 1''-3/4'' til gulvvarmemanifold, 2 stk. (088U0584)64 kr. inkl. moms+
Danfoss udskiftningsventil til manifold SSM/FHF, 013G7376149 kr. inkl. moms+
Danfoss TWA-A RA termoaktuator 24V AC-DC, NC 088H3110206 kr. inkl. moms+
Danfoss TWA-A NC 230 vac RA 088H3112217 kr. inkl. moms+
Danfoss Klemringfittings til pex, G 3/4A, Ø 16 x 2 mm, 013G415682 kr. inkl. moms+
Danfoss Klemringsfittings Pex 3/4 Ø20-2,0mm 013g4160, 013G416082 kr. inkl. moms+
Danfoss Klemringfittings Al Ø16-2,0mm 3/4 013g4186, 013G418668 kr. inkl. moms+
Ofte stillede spørgsmål
Hvordan indstilles kredsene?
Hver returventil forindstilles ved at dreje den røde ring til den beregnede værdi (1–7). Ventilerne leveres i stilling N, hvor de er fuldt åbne.
Kan manifolden udvides?
Ja. Med samlestykker kan manifolder kombineres i serie, dog op til maks. 16 varmekredse.
Hvilket tryk tåler den?
Manifold uden flowmeter: maks. driftstryk 10 bar, maks. prøvetryk 16 bar og maks. differenstryk 0,6 bar ved op til 90 °C.
Kan jeg styre kredsene med en termostat?
Ventilerne kan styres elektronisk med Danfoss-termoaktuatorer (RA-tilslutning) eller selvvirkende med fjernindstillingselementer. Termoaktuatorer bestilles separat.
