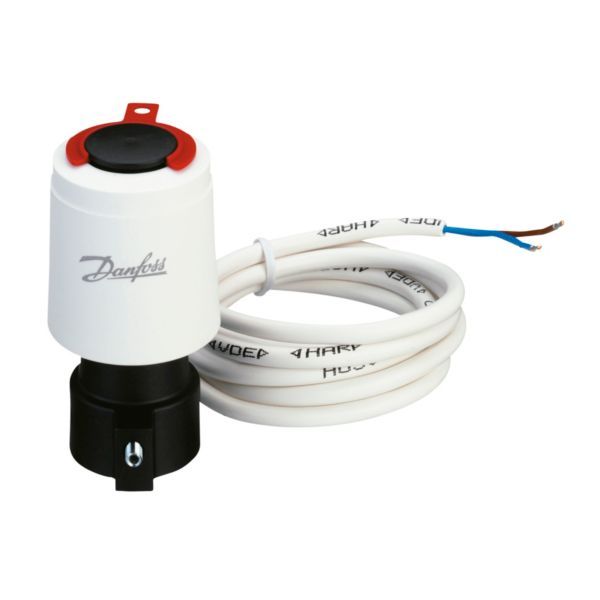

Danfoss TWA-A RA termoaktuator 24V AC-DC, NC 088H3110

206 kr. inkl. moms

Termoaktuator, der åbner og lukker ventilen efter signal fra en rumtermostat eller gulvvarmeregulator.

  • Tilslutning: Danfoss RA – til Danfoss RA-ventiler og gulvvarmemanifolde
  • Styring: On/off eller PWM (puls-styret signal), 24 V, normalt lukket (NC)
  • Effektforbrug: 2 W i drift

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 460957010 Kategori:

Beskrivelse

Danfoss TWA-A er en termoaktuator til on/off- og PWM-styring af Danfoss RA-ventiler og gulvvarmemanifolde. Den forsynes med 24 V og er normalt lukket (NC), så ventilen er lukket uden spænding. Aktuatoren har en stillingsindikator og bruger 2 W i drift.

Fordele

  • Stillingsindikator: Du kan se på aktuatoren, om ventilen er åben eller lukket.
  • Styring: Kan styres on/off eller med et PWM-signal fra en regulator.
  • Montering: NC-udgaverne har en rød monteringsclips på stillingsindikatoren, som gør tilslutningen til ventilen let; clipsen skal fjernes efter montering.
  • Lukker uden spænding: Aktuatoren er normalt lukket (NC), så ventilen er lukket, når der ikke er spænding på.

Passer den til dit anlæg?

Bruges til

  • Gulvvarmemanifolde (fx Danfoss SSM) og Danfoss RA-ventiler, styret af en rumtermostat eller gulvvarmeregulator med on/off- eller PWM-signal.

Sådan vælger du

Montering

  • Monteres direkte på ventilens RA-tilslutning.
  • Alle NC-udgaver har en rød monteringsclips på stillingsindikatoren. Clipsen skal fjernes efter montering, for at aktuatoren fungerer korrekt.
  • Forsynes fra en 24 V klasse II-transformer (SELV).
Til installatøren
  • Styresignal: On/off og PWM (puls-styret signal fra en regulator).
  • Monteringsclips: Alle NC-udgaver har en rød monteringsclips på stillingsindikatoren, som letter ventiltilslutningen. Clipsen skal fjernes, når aktuatoren er monteret, for at den fungerer korrekt.
  • Lukkekraft (NC-version): 110 N. Spindelløbetid ca. 3 min.
  • Sikring: Maks. 3,15 A foran aktuatoren ved kabel op til 2 m (iht. EN 60127). Ved forlænget kabel (3–23 m) skal ledningen beskyttes med en kredsløbsafbryder 6 A, karakteristik B, og lægges i beskyttelsesrør eller tilsvarende.
  • Ventilkombinationer: Danfoss angiver TWA-A til RA-N (kvs 0,65–1,40 m³/h, maks. differenstryk 0,6 bar), RA-C (kvs 1,20–3,30 m³/h, 0,6 bar), RA-FN (kvs 0,65–1,40 m³/h, 0,6 bar), RA-G (kvs 2,30–5,50 m³/h, maks. 0,2 bar – RA-G/RTD-G 25-ventilen maks. 0,16 bar) og SSM-manifold (kvs 0,10–1,10 m³/h, 0,6 bar). Danfoss henviser til ventilens eller manifoldens eget datablad for flere oplysninger.
  • Driftsgrænser: Omgivelsestemperatur 2–60 °C, opbevaring/transport -40…70 °C, maks. 95 % relativ luftfugtighed (ikke-kondenserende, iht. EN 60730-1).

Passer til

Varianter

Ofte stillede spørgsmål

Er ventilen åben eller lukket uden strøm?
Lukket. NC betyder normalt lukket – ventilen åbner, når aktuatoren får spænding.

Passer den på ventiler med M30 x 1,5?
Nej, TWA-A har Danfoss RA-tilslutning. Til M30 x 1,5 bruges TWA-K.

Hvor meget strøm bruger den?
2 W i drift. Den styres on/off eller med et PWM-signal fra en regulator.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeTermoaktuator til on/off- og PWM-styring af ventiler og gulvvarmemanifolde
ModelTWA-A
Danfoss kodenr.088H3110
FunktionNC (normalt lukket)
TilslutningDanfoss RA
StyresignalOn/off og PWM
EndekontaktNej
Omgivelsestemperatur2–60 °C
Opbevarings- og transporttemperatur-40…70 °C
Omgivelsesluftfugtighedmaks. 95 %, ikke-kondenserende (iht. EN 60730-1)
Forsyningsspænding24 V AC/DC, ±15 %, 50–60 Hz
Maks. indkoblingsstrøm350 mA (24 V-version)
Effektforbrug2 W
KapslingsklasseIP41; beskyttelsesklasse III (24 V-version)
Transformer24 V klasse II (SELV)
Højde76,6 mm (aktuatorhus)
Bredde40,5 mm (aktuatorhus)
Lukkekraft (NC-version)110 N
Spindelløbetidca. 3 min
Sikring foran aktuatorenmaks. 3,15 A (iht. EN 60127, ledning op til 2 m)
Maks. ledningslængde ved forlænget kabel23 m (med kredsløbsafbryder og beskyttelsesrør, ledning over 3 m)
Kredsløbsafbryder (ved forlænget kabel)6 A, karakteristik B
Kabellængde0,95 m
Nettovægt0,118 kg
Bruttovægt0,134 kg
Mærke
Varenummer460957010
EAN5702420049601
FarveHvid
