Beskrivelse

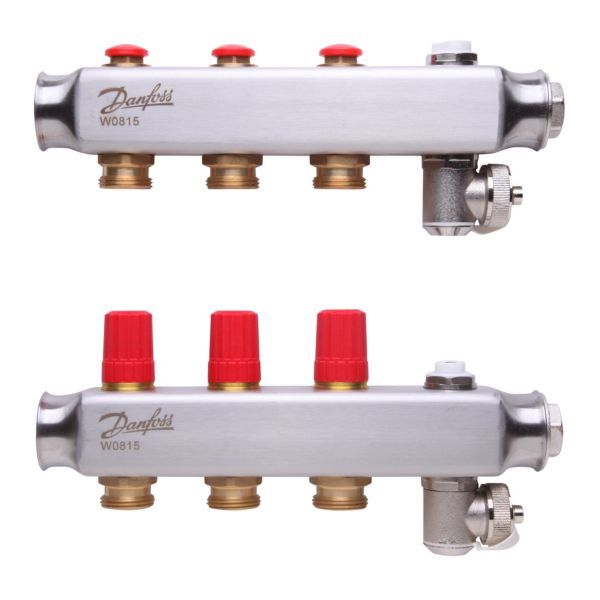

Danfoss SSM-3 er et manifoldsæt i rustfrit stål til gulvvarme med 3 varmekredse (3+3), uden flowmeter. Fremløbsmanifolden kan lukkes kreds for kreds, og returmanifolden har Danfoss’ forindstillingsventiler, der bruges til at indregulere vandbalancen. Hovedtilslutningerne er 1″ udvendigt gevind (G 1), og kredsene kan styres med termoaktuatorer eller selvvirkende fjernindstillingselementer.
Fordele
- Fremløb: hver kreds kan lukkes for sig på fremløbssiden.
- Forindstilling: returventilerne forindstilles uden værktøj (1–7) og leveres i N, hvor de er fuldt åbne.
- Håndtering: manuel udluftning, påfyldning og aftapning er indbygget i designet.
- Materiale: rustfrit stål giver god korrosionsbestandighed og lav varmeledning, ifølge Danfoss.
- Udvidelse: kan kombineres i serie med samlestykker, dog op til maks. 16 varmekredse.
- Styring: klar til Danfoss termoaktuatorer med RA-tilslutning, eller selvvirkende med fjernindstillingselementer.
Passer den til dit anlæg?
Bruges til
- Vandbåren gulvvarme: manifolden styrer vandflowet til gulvvarmekredsene, og hver slange tilsluttes manifolden, så varmetilførslen til hvert rum kan reguleres uafhængigt.
- Anlæg med elektronisk rumstyring via termoaktuatorer eller selvvirkende styring med fjernindstillingselementer på returventilerne.
- Større anlæg: manifolder kan kombineres i serie med samlestykker, dog op til maks. 16 varmekredse.
Sådan vælger du
- Denne variant: SSM-3 med 3 varmekredse (3+3), uden flowmeter, længde L1 240 mm.
- Vælg antal kredse efter antallet af gulvvarmeslanger: hver slange tilsluttes sin egen kreds på manifolden.
- Færre kredse: SSM-2 (2+2), L1 190 mm
- Flere kredse: SSM-4 (4+4), L1 290 mm
- Termoaktuator Danfoss TWA-A 230 V, NC, med RA-tilslutning, til elektronisk styring af kredsene
- Termoaktuator Danfoss TWA-A 24 V, NC, med RA-tilslutning
- Kuglehaner 1″ med nippel/omløber (sæt à 2) til afspærring mellem manifold og anlæg
- Klemringsfittings G ¾” til PEX 16 x 2 mm (vælg efter rørtype og -dimension)
Montering
- Driftsgrænser: maks. driftstryk 10 bar, prøvetryk 16 bar, differenstryk 0,6 bar og fremløbstemperatur maks. 90 °C (manifold uden flowmeter).
- Hovedtilslutninger: 1″ udvendigt gevind (G 1, ISO 228/1); kredsene tilsluttes med klemringsfittings G ¾”, der vælges efter rørtype (PEX eller ALUPEX) og dimension og bestilles separat.
- Forindstil hver returventil efter den beregnede vandmængde for rummet; Danfoss viser beregningseksemplet og kapacitetsdiagrammer i databladet.
- Kuglehaner, termoaktuatorer, monteringsbeslag, samlestykker og isoleringskappe fås som tilbehør.
Til installatøren
- Reguleringsform: fremløbsmanifolden lukker hver kreds uafhængigt, returmanifolden forindstilles (1–7, leveres i N = fuldt åben).
- Styring: elektronisk med termoaktuatorer (Danfoss RA-tilslutning) eller selvvirkende med fjernindstillingselementer.
- Udvidelse: samlestykker kombinerer flere manifolde i serie, op til maks. 16 varmekredse.
- Vandbalance: korrekt forindstilling af returventilerne giver optimal vandbalance og er en vigtig parameter for komfort med lavest muligt energiforbrug, ifølge Danfoss.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Danfoss FHF-MB monteringsbeslag til gulvvarmemanifold, 2 stk. (088U0585)82 kr. inkl. moms+
Danfoss FHF-BV kugleventilsæt 1'' til gulvvarmemanifold, 2 stk. (088U0822)388 kr. inkl. moms+
Danfoss FHF-C samlestykke 1'' til gulvvarmemanifold, 2 stk. (088U0583)75 kr. inkl. moms+
Danfoss FHF-R reduktionsstykke 1''-3/4'' til gulvvarmemanifold, 2 stk. (088U0584)64 kr. inkl. moms+
Danfoss udskiftningsventil til manifold SSM/FHF, 013G7376149 kr. inkl. moms+
Danfoss TWA-A RA termoaktuator 24V AC-DC, NC 088H3110206 kr. inkl. moms+
Danfoss TWA-A NC 230 vac RA 088H3112217 kr. inkl. moms+
Danfoss Klemringfittings til pex, G 3/4A, Ø 16 x 2 mm, 013G415682 kr. inkl. moms+
Danfoss Klemringsfittings Pex 3/4 Ø20-2,0mm 013g4160, 013G416082 kr. inkl. moms+
Danfoss Klemringfittings Al Ø16-2,0mm 3/4 013g4186, 013G418668 kr. inkl. moms+
Ofte stillede spørgsmål
Hvordan indstilles kredsene?
Hver returventil forindstilles ved at dreje den røde ring til den beregnede værdi (1–7). Ventilerne leveres i stilling N, hvor de er fuldt åbne.
Kan manifolden udvides?
Ja. Med samlestykker kan manifolder kombineres i serie, dog op til maks. 16 varmekredse.
Hvilket tryk tåler den?
Manifold uden flowmeter: maks. driftstryk 10 bar, maks. prøvetryk 16 bar og maks. differenstryk 0,6 bar ved op til 90 °C.
Hvilken tilslutning har manifolden?
Hovedtilslutningerne er 1″ udvendigt gevind (G 1); kredsene tilsluttes med klemringsfittings, der vælges efter rørtype og dimension.
Dokumentation
- Datablad Manifold & Manifold Kits, Manifold SSM PDF · 5,5 MB
- Datablad Datablad SSM gulvvarmemanifold PDF · 1,0 MB
- Installationsvejledning Replacement valve for SSM/FHF Manifold PDF · 909 KB
- Installationsvejledning SSM stainless Steel Manifold PDF · 1,1 MB
- Katalog Design Support Center | Design services for hydronic HVAC systems PDF · 3,6 MB
- Reklamemateriale Soft value overview_Room Controls_Mixing Shunts_Manifolds_PL34 PDF · 1,3 MB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
