Beskrivelse

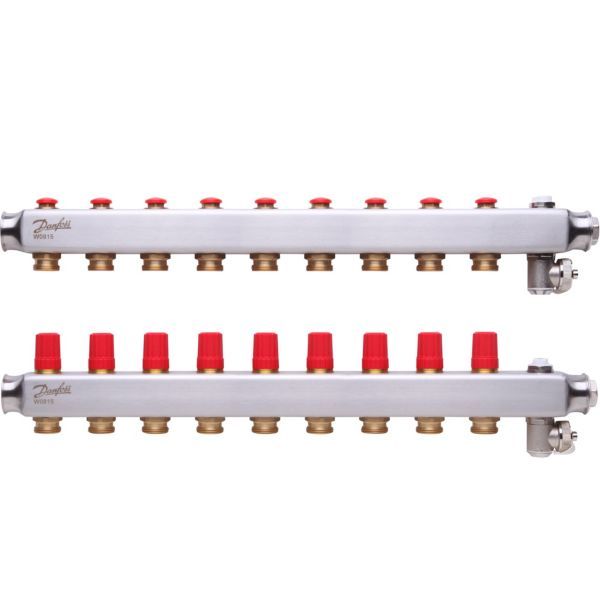

Danfoss SSM-9 er et manifoldsæt i rustfrit stål til vandbåren gulvvarme med 9 varmekredse (9+9). Fremløbsmanifolden kan lukke hver kreds uafhængigt, og returmanifolden har Danfoss’ forindstillingsventiler for korrekt vandbalance. Ventilerne styres elektronisk med termoaktuatorer eller selvvirkende med fjernindstillingselementer, og hovedtilslutningen er 1″ udvendigt gevind (G 1).
Fordele
- Vandbalance: Forindstillingsventiler på hver returkreds kompenserer for forskellige slangelængder og indstilles uden værktøj.
- Uafhængig styring: Hver kreds kan lukkes for sig på fremløbet, så den kan isoleres ved service og fejlfinding.
- Tømning og påfyldning: Manifolden har integreret udluftning og en aftapningsventil, der kan drejes 360° for nem tømning, påfyldning og skylning.
- Udvidelse: Manifolder kan kombineres i serie med samlestykker, op til maks. 16 varmekredse.
- Hus i rustfrit stål: Giver god korrosionsbestandighed og lav varmeledning ifølge Danfoss.
- Klar til termoaktuator: Ventilerne har Danfoss RA-tilslutning, så elektroniske termoaktuatorer kan monteres direkte.
Passer den til dit anlæg?
Bruges til
- Vandbåren gulvvarme: Manifolden styrer vandflowet til gulvvarmekredsene. Hver slange i gulvvarmesystemet tilsluttes manifolden, så varmetilførslen til hvert rum kan reguleres uafhængigt.
- Styring: Ventilerne kan styres elektronisk med termoaktuatorer eller selvvirkende med fjernindstillingselementer på returventilerne.
- Udvidelse: Manifolder kan kombineres i serie med samlestykker, dog op til maks. 16 varmekredse.
Sådan vælger du
- Denne variant: SSM-9 med 9 varmekredse (9+9), uden flowmeter, længde L1 540 mm.
- Vælg antal kredse efter antallet af gulvvarmeslanger: hver slange tilsluttes sin egen kreds på manifolden.
- Færre kredse: SSM-8 (8+8), L1 490 mm
- Flere kredse: SSM-10 (10+10), L1 590 mm
- Termoaktuator Danfoss TWA-A 230 V, NC, med RA-tilslutning, til elektronisk styring af kredsene
- Termoaktuator Danfoss TWA-A 24 V, NC, med RA-tilslutning
- Kuglehaner 1″ med nippel/omløber (sæt à 2) til afspærring mellem manifold og anlæg
- Klemringsfittings G 3/4″ til PEX 16 x 2 mm (vælg efter rørtype og -dimension)
Montering
- Tilslutning: Hovedtilslutningerne er 1″ udvendigt gevind (G 1, ISO 228/1); kredsene tilsluttes med klemringsfittings G 3/4″ indvendigt gevind, der vælges efter rørtype (PEX eller ALUPEX) og dimension og bestilles separat.
- Driftsgrænser: Maks. driftstryk 10 bar, prøvetryk 16 bar, differenstryk 0,6 bar og maks. 90 °C gennemstrømningstemperatur (manifold uden flowmeter).
- Forindstil hver returventil efter den beregnede vandmængde for rummet; Danfoss viser beregningseksemplet og kapacitetsdiagrammer i databladet.
- Kuglehaner, termoaktuatorer, monteringsbeslag, samlestykker og isoleringskappe fås som tilbehør.
- Medfølger: Manuel udluftningsventil og aftapningsventil (indbygget i manifolden).
- Medfølger ikke: Termoaktuatorer, kuglehaner og klemringsfittings (tilbehør), Monteringsbeslag, samlestykker og isoleringskappe (tilbehør).
Sådan virker den
Hver gulvvarmeslange tilsluttes manifolden, så varmetilførslen til hvert rum kan reguleres uafhængigt. Forindstillingen af returventilerne bestemmer gennemstrømningen i den enkelte kreds: ventilerne indstilles fra 1–7 med den røde ring og leveres i stilling N, hvor de er fuldt åbne.
Til installatøren
- Forindstilling: Returventilerne indstilles fra 1–7 ved at dreje den røde ring; leveres i stilling N (fuldt åben).
- Driftsbetingelser (uden flowmeter): Maks. driftstryk 10 bar, prøvetryk 16 bar, differenstryk 0,6 bar, maks. gennemstrømningstemperatur 90 °C.
- Udluftning/aftapning: Manuel udluftning, aftapningsventil kan drejes 360°.
- Tilbehør: FHF-MB monteringsbeslag, FHF-BV kuglehaner, FHF-C samlestykker og FHF-R reduktionsstykker 1″-3/4″ fås til manifolden.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Danfoss FHF-MB monteringsbeslag til gulvvarmemanifold, 2 stk. (088U0585)82 kr. inkl. moms+
Danfoss FHF-BV kugleventilsæt 1'' til gulvvarmemanifold, 2 stk. (088U0822)388 kr. inkl. moms+
Danfoss FHF-C samlestykke 1'' til gulvvarmemanifold, 2 stk. (088U0583)75 kr. inkl. moms+
Danfoss FHF-R reduktionsstykke 1''-3/4'' til gulvvarmemanifold, 2 stk. (088U0584)64 kr. inkl. moms+
Danfoss udskiftningsventil til manifold SSM/FHF, 013G7376149 kr. inkl. moms+
Danfoss TWA-A RA termoaktuator 24V AC-DC, NC 088H3110206 kr. inkl. moms+
Danfoss TWA-A NC 230 vac RA 088H3112217 kr. inkl. moms+
Danfoss Klemringfittings til pex, G 3/4A, Ø 16 x 2 mm, 013G415682 kr. inkl. moms+
Danfoss Klemringsfittings Pex 3/4 Ø20-2,0mm 013g4160, 013G416082 kr. inkl. moms+
Danfoss Klemringfittings Al Ø16-2,0mm 3/4 013g4186, 013G418668 kr. inkl. moms+
Ofte stillede spørgsmål
Hvordan indstilles kredsene?
Hver returventil forindstilles ved at dreje den røde ring til den beregnede værdi (1–7). Ventilerne leveres i stilling N, hvor de er fuldt åbne.
Kan manifolden udvides?
Ja. Med samlestykker kan manifolder kombineres i serie, dog op til maks. 16 varmekredse.
Hvilket tryk er manifolden beregnet til?
Manifold uden flowmeter: maks. driftstryk 10 bar, maks. prøvetryk 16 bar og maks. differenstryk 0,6 bar. Maks. gennemstrømningstemperatur er 90 °C.
Hvad skal jeg selv bestille til manifolden?
Termoaktuatorer, kuglehaner, klemringsfittings, monteringsbeslag og samlestykker er tilbehør, der bestilles separat efter anlæggets behov.
Dokumentation
- Datablad Manifold & Manifold Kits, Manifold SSM PDF · 5,5 MB
- Datablad Datablad SSM gulvvarmemanifold PDF · 1,0 MB
- Installationsvejledning Replacement valve for SSM/FHF Manifold PDF · 909 KB
- Installationsvejledning SSM stainless Steel Manifold PDF · 1,1 MB
