Beskrivelse

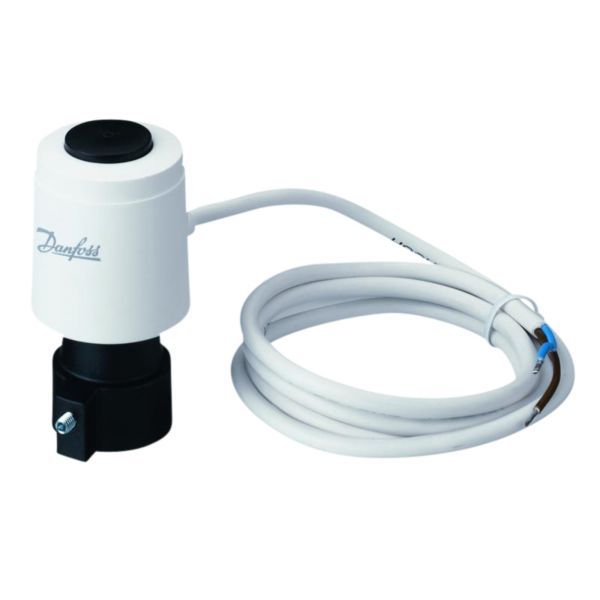

Danfoss TWA-V er en termoaktuator til elektrisk on/off-styring af Danfoss RAV- og VMT-ventiler. Denne udgave er til 24 V og er normalt lukket (NC), så ventilen er lukket, når der ikke er spænding på. Kablet er 0,95 m, og effektforbruget er 2 W.
Fordele
- Lukker uden spænding: Aktuatoren er normalt lukket (NC), så ventilen er lukket, når der ikke er spænding på.
- Effektforbrug: 2 W under drift.
- Styresignal: Kan styres med både almindeligt on/off-signal og PWM fra regulatoren.
- Stillingsindikator: En synlig indikator viser, om ventilen er åben eller lukket.
- Rød klips: NC-udgaven har en rød klips på stillingsindikatoren, der gør ventiltilslutningen nem.
- Forsyning: Forsynes fra en SELV-transformer og er i beskyttelsesklasse III.
Passer den til dit anlæg?
Bruges til
- On/off-styring af Danfoss RAV- og VMT-ventiler.
- Tilsluttes en regulator med 24 V on/off- eller PWM-udgang.
Sådan vælger du
- Denne variant: TWA-V, 24 V, NC (normalt lukket), RAV / VMT.
- TWA-A NC 24 V, RA (088H3110)
- TWA-A NO 24 V, RA (088H3111)
- TWA-A NC 230 V, RA (088H3112)
- TWA-A NO 230 V, RA (088H3113)
Montering
- Monteres direkte på ventilens aktuatortilslutning.
- Den røde monteringsklips på NC-udgaven skal fjernes, når aktuatoren er monteret – ellers virker den ikke korrekt.
- Andre ventilfabrikater skal kontrolleres individuelt for lukkemål og ventiltop.
- Danfoss angiver, at aktuatoren kun må spændes med hånden.
Til installatøren
- Reguleringssignal: On/off og PWM.
- Lukkekraft (NC): 110 N.
- Driftsgrænser: Omgivelsestemperatur 2–60 °C, opbevarings-/transporttemperatur -40…70 °C, luftfugtighed maks. 95 % RH, ikke-kondenserende (EN 60730-1).
- Beskyttelse mod elektrisk stød: Klasse III, forsynet fra SELV-transformer (24 V Class II-transformer).
- Spindelbevægelsestid: Ca. 3 minutter.
- Ventilkombination: Til RAV-/8 og VMT-8 ventiler, kvs 1,20–3,10 m³/h (RAV) og 1,50–3,10 m³/h (VMT), maks. differenstryk 0,8 bar.
- Elektrisk: Maks. indkoblingsstrøm under 350 mA. Danfoss angiver maks. 3,15 A forsikring efter EN 60127 ved ledningslængder op til 2 m – aktuatorens eget kabel er 0,95 m. Bruges aktuatoren med en ledning over 3 m og højst 23 m, skal ledningen beskyttes af en sikringsautomat (6 A, karakteristik B) og lægges i beskyttelsesrør.
- Montering: Alle NC-udgaver har en rød monteringsklips på stillingsindikatoren, der sikrer nem ventiltilslutning; klipsen skal fjernes efter montering, for at aktuatoren virker korrekt.
Se alle tekniske specifikationer →
Passer til
Varianter
- TWA-A NC 24 V, RA (088H3110)
- TWA-A NO 24 V, RA (088H3111)
- TWA-A NC 230 V, RA (088H3112)
- TWA-A NO 230 V, RA (088H3113)
- TWA-V NC 230 V, RAV/VMT (088H3122)
Tilbehør
Danfoss pakdåse for RAV og VMT, forstærket tætning mellem Stift og O-Ring. 065F0006201 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad betyder NO og NC?
Det er ventilstillingen, når aktuatoren er uden spænding: NC er normalt lukket, NO er normalt åben. Valget afhænger af anvendelsen, styrestrategien og den tilsluttede regulator.
Hvilke ventiler passer den til?
TWA-V passer til Danfoss RAV- og VMT-ventiler. TWA-A passer til RA-ventiler, TWA-L til RAVL og TWA-K til ventiler med M30 x 1,5.
Kan aktuatoren styres med PWM?
Ja. Reguleringsindgangen understøtter både almindeligt on/off-signal og PWM.
