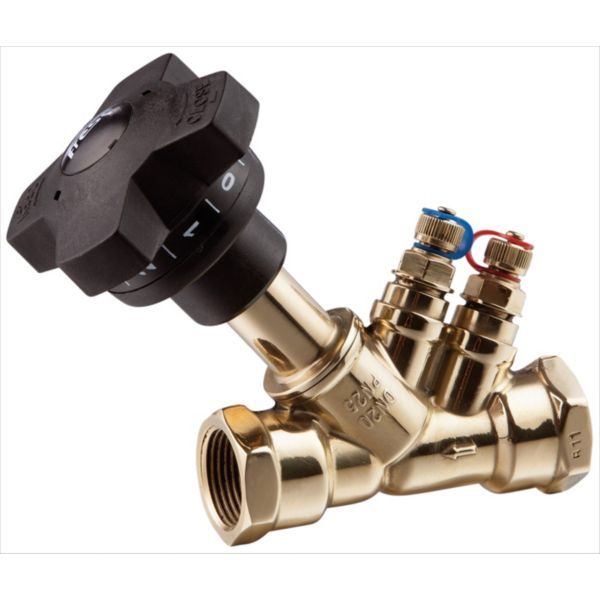

Frese statisk ventil STBV VODRV DN15, Kv 3,5

586 kr. inkl. moms

Frese STBV VODRV er en statisk indreguleringsventil, der indstilles og låses, så ventilåbningen begrænses til den valgte værdi.

  • Dimension: DN15
  • Kv-værdi: 3,5 m³/h ved fuldt åben ventil og et trykfald på 1 bar
  • Funktion: Indstilles, låses og kan afspærres; indbyggede trykudtag til flowmåling

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 406771315 Kategori:

Beskrivelse

Frese STBV VODRV DN15 er en statisk indreguleringsventil med variabel blænde til regulering og kontrol af flow i varme- og køleanlæg. Ventilen indstilles på en tocifret forindstillingsskala og låses med en unbrakonøgle, og den kan bruges til afspærring og genåbnes til den indstillede værdi. Indbyggede trykudtag gør det muligt at måle flowet.

Fordele

  • Forindstilling: Tocifret skala, der låses med en 3 mm unbrakonøgle.
  • Kan afspærres: Håndtaget drejes til 0,0 for at lukke, og ventilen genåbnes til den tidligere indstilling.
  • Flowmåling indbygget: Trykudtag giver en nøjagtighed på ± 5 % ved fuldt åben ventil.
  • Kan kombineres: Kan installeres med en PV Compact differenstrykregulator for regulering af både tryk og flow.

Passer den til dit anlæg?

Bruges til

  • Regulering og kontrol af flow i forskellige dele af varme- og køleanlæg.
  • Kan installeres i både variabel- og konstantflowsystemer.

Sådan vælger du

  • Denne variant: DN15, Kv 3,5. Frese STBV VODRV fås fra DN15 til DN500.

Montering

  • Kræver lige rørlængder på mindst 2 × DN på den ene side og 5 × DN på den anden side af ventilen for at opnå den målte flownøjagtighed.
  • Indstillingen låses med en 3 mm unbrakonøgle under hætten med Frese-logoet.
Til installatøren
  • Design: Sædeventil til indstilling af flowet og målenipler til flowkontrol.
  • Nøjagtighed: ± 5 % ved fuldt åben ventil; ved mindre åbning efter BS 7350.
  • Formel: Frese angiver Q = Kv × √Δp, hvor Q er flowet i m³/h og Δp differenstrykket i bar.
  • Gevind: ISO 228.
  • Materialer: Ventilhus og kappe/spindel i DZR-messing, håndtag/skala i PA6/ABS, O-ringe i EPDM.

Ofte stillede spørgsmål

Hvordan afspærres ventilen?
Drej håndtaget til indstillingsværdien 0,0. Ventilen genåbnes ved at dreje håndtaget til den foregående værdi.

Hvor nøjagtig er flowmålingen?
± 5 % ved fuldt åben ventil. Ventilen skal installeres med de foreskrevne lige rørlængder før og efter ventilen.

Hvad er Kv-værdien?
3,5 m³/h ved fuldt åben ventil og et trykfald på 1 bar.

Kan den bruges til mere end indregulering?
Ja, den kan også bruges til afspærring og genåbnes til den indstillede værdi.

Hvilket gevind har ventilen?
ISO 228.

Dokumentation

Tekniske data fra producentens officielle materiale (www.frese.eu). Ret til ændringer forbeholdes.

Specifikationer

TypeStatisk indreguleringsventil med variabel blænde (STBV VODRV)
Frese kodenr.53-2560
DimensionDN15
TilslutningGevind (ISO 228)
Kv (fuldt åben)3,5 m³/h
TrykklassePN25
Medietemperatur-10…120 °C
VentilhusDZR messing
Kappe/spindelDZR messing
Håndtag/skalaPA6/ABS
O-ringeEPDM
Mål L / L1 / H87 / 143 / 112 mm
Lige rørlængde (installation)Min. 2 × DN på én side, 5 × DN på den anden side
Nettovægt0,49 kg
Mærke
Varenummer406771315
EAN5705564075673
