Beskrivelse

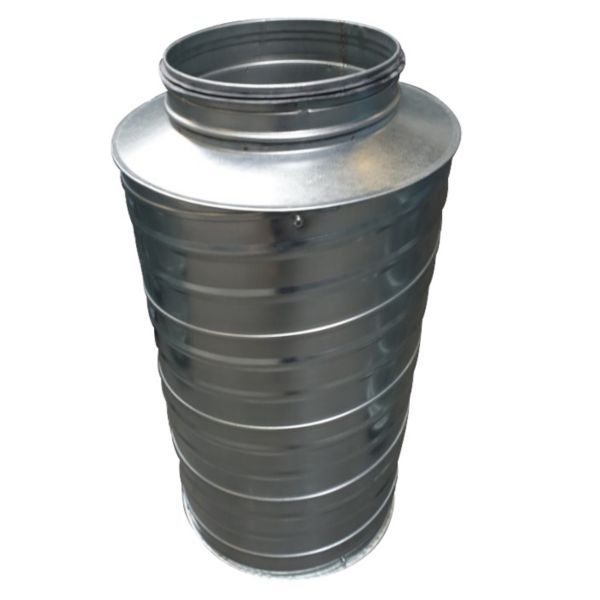

Altech cirkulær lyddæmper Ø200 × 1200 mm er beregnet til montering i Spiro- og B1-systemer. Huset er udført i zinkbelagt stålplade, og det lydabsorberende materiale er mineraluld bag en perforeret plade. Lyddæmperen har nippel i begge ender og er udstyret med pakninger.
Fordele
- Dæmpning: indsættelsesdæmpningen topper ved 1000 Hz, hvor Altech angiver 42 dB for denne udgave.
- Isolering: 50 mm mineraluld som lydabsorberende lag.
- Samling: lyddæmperen leveres med pakninger, ifølge Altechs datablad.
- Pladsbehov: huset måler 300 mm udvendigt.
Passer den til dit anlæg?
Bruges til
- Ventilationskanaler i Spiro- og B1-systemer: Altech lyddæmpere er designet til montering i Spiro og B1 type installationer – her med Ø200 mm og nippel i begge ender.
- Dæmpning af lyd i kanalen; Altech oplyser indsættelsesdæmpningen ved 63–8000 Hz med størst dæmpning ved 1000 og 2000 Hz (42 og 41 dB for denne udgave).
Sådan vælger du
- Denne variant: cirkulær, Ø200 mm, L 1200 mm – 42 dB ved 1000 Hz og 41 dB ved 2000 Hz, tryktabskoefficient 0,123 ζ/m.
- Kortere: cirkulær Ø200 x 600 mm (22 dB ved 1000 Hz, 20 dB ved 2000 Hz)
- Kortere: cirkulær Ø200 x 900 mm (32 dB ved 1000 Hz, 31 dB ved 2000 Hz)
- Rektangulær kappe i samme dimension og længde: rektangulær Ø200 x 1200 mm (33 dB ved 1000 Hz, 42 dB ved 2000 Hz)
Montering
- Tilslutning Ø200 mm med nippel i begge ender; nominel tilslutningslængde 40 mm, koblingstolerance 199,3–198,6 mm ifølge Altechs datablad (PN-B-03434, PN-EN 1506).
- Fugepakningernes maksimale anvendelsestemperatur er 80 °C ifølge Altech.
- Udvendige mål: Ø300 mm, længde 1200 mm ifølge databladet.
- Medfølger: Pakninger (fugepakninger i begge ender).
Til installatøren
- Pladekvalitet: Altech oplyser generelt (fælles indledning, gælder oftest hele fittings-sortimentet), at elementerne er galvaniseret på begge sider, nr. 1,0226 (DX51D+Z275 MA-C) efter PN-EN 10142, med 275 g/m² zink.
Se alle tekniske specifikationer →
Varianter
- Altech cirkulær lyddæmper Ø160 x 300 mm LYC-50-160-300 nippel/nippel cirkulær
- Altech cirkulær lyddæmper Ø160 mm x 600 mm 50 mm isolering, Nippel/Nippel
- Altech cirkulær lyddæmper Ø160 mm x 900 mm 50 mm isolering, Nippel/Nippel
- Altech cirkulær lyddæmper Ø160 mm X 1200 mm 50 mm isolering, Nippel/Nippel
- Altech cirkulær lyddæmper Ø200 x 600 mm LYC-50-200-600 nippel/nippel cirkulær
- Altech cirkulær lyddæmper Ø200 x 900 mm LYC-50-200-900 nippel/nippel cirkulær
- Altech cirkulær lyddæmper Ø250 x 600 mm LYC-50-250-600 nippel/nippel cirkulær
- Altech cirkulær lyddæmper Ø250 x 900 mm LYC-50-250-900 nippel/nippel cirkulær
- Altech cirkulær lyddæmper Ø250 x 1200 mm LYC-50-250-1200 nippel/nippel cirkulær
- Altech cirkulær lyddæmper Ø315 x 600 mm LYC-50-315-600 nippel/nippel cirkulær
Tilbehør
Altech spiralfalset ventilationsrør Ø200 mm, længde 3 m516 kr. inkl. moms+
Altech spiralfalset ventilationsrør Ø200 mm, længde 2 m352 kr. inkl. moms+
Altech muffe Ø200 mm, galvaniseret stål, uden pakning33 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilken rørdimension passer lyddæmperen til?
Rund nippelforbindelse Ø200 mm i begge ender, ifølge Altechs datablad.
Dæmper den lige meget ved alle frekvenser?
Nej. Ifølge Altechs datablad er indsættelsesdæmpningen lavest ved 63 Hz (2 dB) og højest ved 1000 Hz (42 dB).
Hvad er tryktabet gennem lyddæmperen?
Tryktabskoefficienten er 0,123 ζ/m ifølge Altechs datablad.
Dokumentation
Tekniske data fra producentens officielle materiale (www.bd.dk). Ret til ændringer forbeholdes.
