Beskrivelse

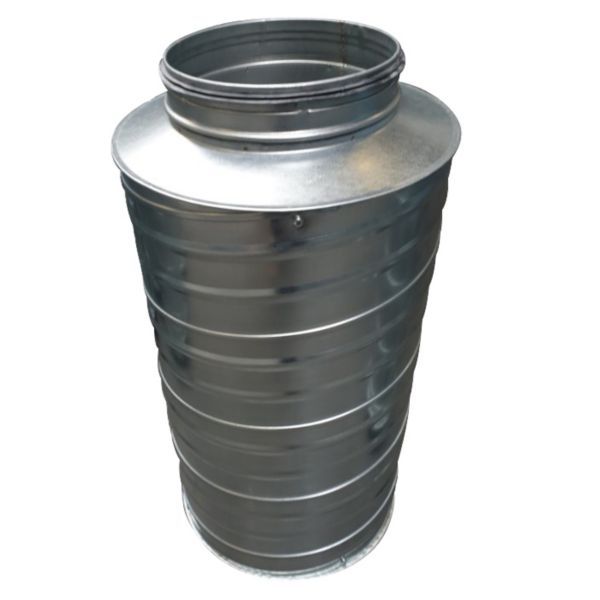

Altech cirkulær lyddæmper (Ø250 x 1200 mm, 50 mm isolering) er beregnet til montering i Spiro- og B1-installationer. Huset er af zinkbelagt stålplade, og lyden dæmpes af 50 mm mineraluld bag en perforeret plade. Dæmperen har nippel i begge ender og er udstyret med pakninger.
Fordele
- Dæmpning pr. oktavbånd: Altech oplyser dæmpningen for hvert oktavbånd fra de dybeste til de højeste toner, så den kan regnes med i støjberegningen.
- Størst effekt i mellemtonerne: Dæmpningen er højest omkring 1000 Hz og mindre ved de dybeste og de højeste toner.
- Tryktab: Altech oplyser en tryktabskoefficient pr. meter, så tryktabet kan medregnes i kanalberegningen.
- Til Spiro- og B1-kanaler: Altech har konstrueret lyddæmperen til montering i Spiro- og B1-installationer.
Passer den til dit anlæg?
Bruges til
- Ventilationskanaler i Spiro- og B1-installationer.
Sådan vælger du
- Denne variant: cirkulær, Ø250 mm, længde 1200 mm.
- Kortere, samme diameter: Ø250 × 600 mm
- Kortere, samme diameter: Ø250 × 900 mm
Montering
- Tilslutning Ø250 mm med nippel i begge ender; nominel tilslutningslængde 40 mm.
- Fugepakningernes maksimale anvendelsestemperatur er 80 °C.
- Medfølger: Pakninger.
Til installatøren
- Indsættelsesdæmpning (dB) ved 63/125/250/500/1000/2000/4000/8000 Hz: 2 / 4 / 12 / 21 / 34 / 27 / 17 / 10.
- Tryktabskoefficient: 0,095 ζ/m.
- Tilslutning: nippel/nippel, nominel tilslutningslængde 40 mm, tolerance Ø249,3–248,5 mm (iht. PN-B-03434 og PN-EN 1506).
- Fugepakningernes maks. anvendelsestemperatur er 80 °C.
Indsættelsesdæmpning Ø250 x 1200 mm (dB)
| 63 Hz | 125 Hz | 250 Hz | 500 Hz | 1000 Hz | 2000 Hz | 4000 Hz | 8000 Hz |
|---|---|---|---|---|---|---|---|
| 2 | 4 | 12 | 21 | 34 | 27 | 17 | 10 |
Indsættelsesdæmpning oplyst af Altech.
Se alle tekniske specifikationer →
Varianter
- Altech cirkulær lyddæmper Ø160 × 300 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø160 × 600 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø160 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø160 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø125 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø200 × 600 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø200 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø200 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø250 × 600 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø250 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø315 × 600 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø315 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø315 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø400 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø400 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø500 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø500 × 1200 mm, 50 mm isolering
Tilbehør
Altech spiralfalset ventilationsrør Ø250 mm, længde 3 m645 kr. inkl. moms+
Altech spiralfalset ventilationsrør Ø250 mm, længde 2 m440 kr. inkl. moms+
Altech muffe Ø250 mm, galvaniseret stål, uden pakning39 kr. inkl. moms+
Ofte stillede spørgsmål
Hvor kan lyddæmperen monteres?
Altech har konstrueret lyddæmperen til montering i Spiro- og B1-installationer. Den er udført nippel/nippel i begge ender.
Hvor meget støj dæmper den?
Indsættelsesdæmpningen er størst omkring 1000–2000 Hz (34 og 27 dB) og lavere ved de laveste og højeste toner (2 dB ved 63 Hz, 10 dB ved 8000 Hz), ifølge Altechs datablad.
Hvad er den isoleret med?
50 mm mineraluld bag en perforeret plade.
Følger der pakninger med?
Ja, lyddæmperen er udstyret med pakninger i begge ender.
Dokumentation
Tekniske data fra producentens officielle materiale (www.bd.dk). Ret til ændringer forbeholdes.
