Beskrivelse

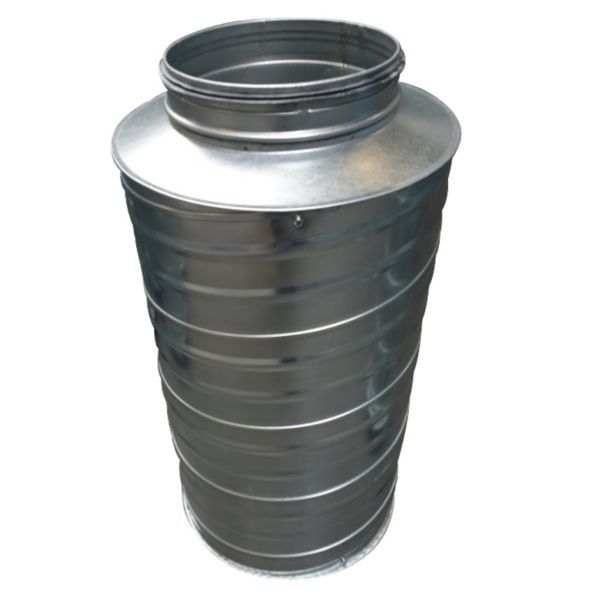

Altech cirkulær lyddæmper LYC-50-500-900 er ifølge Altech designet til montering i Spiro- og B1-installationer. Huset er af zinkbelagt stålplade, og som lydabsorberende materiale bruges 50 mm mineraluld bag perforeret plade. Dæmperen har nippel i begge ender, udvendig diameter 600 mm og en længde på 900 mm, og er udstyret med pakninger.
Fordele
- Lyddæmpning: Altech oplyser indsættelsesdæmpningen for hvert frekvensbånd fra 63 til 8000 Hz – tallene står i specifikationerne.
- Klar til kanalen: Lyddæmperen er designet til Spiro- og B1-installationer og leveres med pakninger i begge ender.
- Tryktab: Altech angiver en tryktabskoefficient på 0,039 ζ/m for denne størrelse.
Passer den til dit anlæg?
Bruges til
- Ventilationskanaler i Spiro- og B1-systemer: Altech lyddæmpere er designet til montering i Spiro- og B1-installationer – her med Ø500 mm og nippel i begge ender.
- Dæmpning af kanalbåren lyd: Altech oplyser en indsættelsesdæmpning for hvert frekvensbånd fra 63 til 8000 Hz for netop denne størrelse – se tabellen i specifikationerne.
Sådan vælger du
- Denne variant: cirkulær, Ø500 mm, L 900 mm – 14 dB ved 1000 Hz og 3 dB ved 2000 Hz, tryktabskoefficient 0,039 ζ/m.
- Mere dæmpning, længere: cirkulær Ø500 x 1200 mm (18 dB ved 1000 Hz, 4 dB ved 2000 Hz)
- Rektangulær kappe i samme dimension og længde: rektangulær Ø500 x 900 mm (22 dB ved 1000 Hz, 26 dB ved 2000 Hz)
- Placér lyddæmperen i kanalen tæt ved ventilationsaggregatet, så støjen dæmpes, før den fordeles i kanalnettet.
Montering
- Tilslutning Ø500 mm med nippel i begge ender.
- Fugepakningernes maksimale anvendelsestemperatur er 80 °C ifølge Altech.
- Udvendige mål: Kappe Ø600 mm og længde 900 mm ifølge databladet.
- Medfølger: Pakninger i begge nippelender.
Til installatøren
- Opbygning: Dæmperhus i zinkbelagt stålplade med 50 mm mineraluld bag perforeret plade som lydabsorberende lag.
- Tilslutning: Nippel i begge ender til Spiro- og B1-kanaler.
- Pakninger: Fugepakningernes maksimale anvendelsestemperatur er 80 °C.
- Tryktab: Tryktabskoefficienten er 0,039 ζ/m.
Indsættelsesdæmpning LYC-50-500-900 (dB)
| 63 Hz | 125 Hz | 250 Hz | 500 Hz | 1000 Hz | 2000 Hz | 4000 Hz | 8000 Hz |
|---|---|---|---|---|---|---|---|
| 1 | 2 | 5 | 12 | 14 | 3 | 4 | 2 |
Indsættelsesdæmpning oplyst af Altech for BD-nr. 353975505.
Se alle tekniske specifikationer →
Varianter
- Altech cirkulær lyddæmper Ø160 × 300 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø160 × 600 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø200 × 600 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø250 × 600 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø315 × 600 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø160 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø200 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø250 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø315 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø400 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø125 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø160 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø200 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø250 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø315 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø400 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø500 × 1200 mm, 50 mm isolering
Tilbehør
Altech spiralfalset ventilationsrør Ø500 mm, længde 3 m1.504 kr. inkl. moms+
Altech spiralfalset ventilationsrør Ø500 mm, længde 2 m1.160 kr. inkl. moms+
Altech muffe Ø500 mm, galvaniseret stål, uden pakning87 kr. inkl. moms+
Ofte stillede spørgsmål
Hvor meget støj dæmper den?
Ifølge Altechs datablad er indsættelsesdæmpningen 1 dB ved 63 Hz, 2 dB ved 125 Hz, 5 dB ved 250 Hz, 12 dB ved 500 Hz, 14 dB ved 1000 Hz, 3 dB ved 2000 Hz, 4 dB ved 4000 Hz og 2 dB ved 8000 Hz.
Hvor høj temperatur er pakningerne beregnet til?
Den maksimale anvendelsestemperatur for fugepakningerne er 80 °C ifølge Altech.
Hvad er lyddæmperen isoleret med?
50 mm mineraluld bag en perforeret plade, med hus af zinkbelagt stålplade, ifølge Altech.
Hvad er tryktabskoefficienten?
0,039 ζ/m ifølge Altechs datablad.
