Beskrivelse

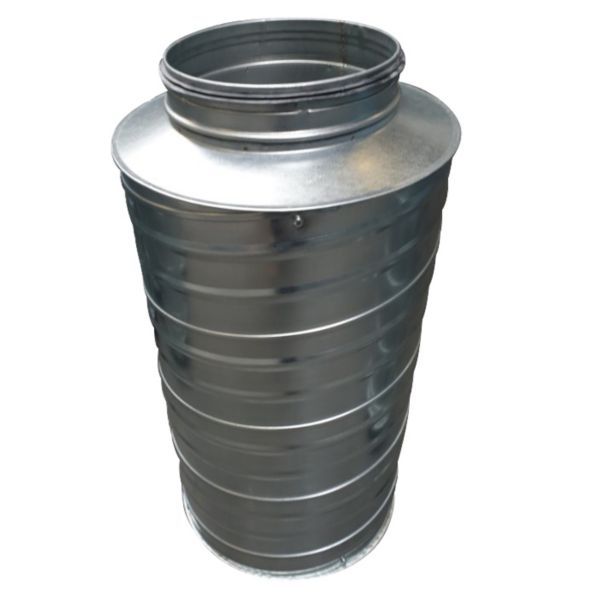

Altech cirkulær lyddæmper LYC-50-250-600 er beregnet til montering i Spiro- og B1-installationer. Huset er af zinkbelagt stålplade, og lyden dæmpes af mineraluld, der er beskyttet af en perforeret plade. Dæmperen har nippel i begge ender, er udstyret med pakninger og er 600 mm lang.
Fordele
- Dæmper kanalstøj: Mineralulden bag den perforerede plade dæmper lyden i ventilationskanalen.
- Hus: Zinkbelagt stålplade.
- Passer i Spiro- og B1-kanaler: Altech har designet lyddæmperen til montering i Spiro- og B1-installationer.
- Pakninger: Fugepakningernes maksimale anvendelsestemperatur er 80 °C ifølge Altech.
Passer den til dit anlæg?
Bruges til
- Ventilationskanaler i Spiro- og B1-systemer: Altech lyddæmpere er designet til montering i Spiro- og B1-installationer – her med Ø250 mm og nippel i begge ender.
- Dæmpning af lyd i kanalen: Altech oplyser indsættelsesdæmpning fra 63 til 8000 Hz; denne variant dæmper mest ved 1000 Hz (19 dB).
Sådan vælger du
- Denne variant: cirkulær, Ø250 mm, L 600 mm – 19 dB ved 1000 Hz og 15 dB ved 2000 Hz, tryktabskoefficient 0,095 ζ/m.
- Mere dæmpning, længere: cirkulær Ø250 x 900 mm (26 dB ved 1000 Hz, 21 dB ved 2000 Hz)
- Mere dæmpning, længere: cirkulær Ø250 x 1200 mm (34 dB ved 1000 Hz, 27 dB ved 2000 Hz)
- Rektangulær kappe i samme dimension og længde: rektangulær Ø250 x 600 mm (16 dB ved 1000 Hz, 21 dB ved 2000 Hz)
Montering
- Tilslutning Ø250 mm med nippel i begge ender; nominel tilslutningslængde 40 mm ifølge Altechs tolerancetabel.
- Fugepakningernes maksimale anvendelsestemperatur er 80 °C ifølge Altech.
- Medfølger: Pakninger i begge ender.
Til installatøren
- Dæmpning pr. oktavbånd: 1 dB (63 Hz), 2 dB (125 Hz), 6 dB (250 Hz), 13 dB (500 Hz), 19 dB (1000 Hz), 15 dB (2000 Hz), 8 dB (4000 Hz), 6 dB (8000 Hz).
- Tryktabskoefficient: 0,095 ζ/m.
- Mål: Udvendig diameter 355 mm, længde 600 mm.
- Tilslutning: Nominel tilslutningslængde 40 mm ifølge Altechs tolerancetabel.
- Pakninger: Maks. anvendelsestemperatur 80 °C.
Indsættelsesdæmpning LYC-50-250-600 (dB)
| 63 Hz | 125 Hz | 250 Hz | 500 Hz | 1000 Hz | 2000 Hz | 4000 Hz | 8000 Hz |
|---|---|---|---|---|---|---|---|
| 1 | 2 | 6 | 13 | 19 | 15 | 8 | 6 |
Indsættelsesdæmpning oplyst af Altech for netop denne størrelse.
Se alle tekniske specifikationer →
Varianter
- Altech cirkulær lyddæmper Ø160 × 300 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø160 × 600 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø160 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø160 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø125 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø200 × 600 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø200 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø200 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø250 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø250 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø315 × 600 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø315 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø315 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø400 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø400 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø500 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø500 × 1200 mm, 50 mm isolering
Tilbehør
Altech spiralfalset ventilationsrør Ø250 mm, længde 3 m645 kr. inkl. moms+
Altech spiralfalset ventilationsrør Ø250 mm, længde 2 m440 kr. inkl. moms+
Altech muffe Ø250 mm, galvaniseret stål, uden pakning39 kr. inkl. moms+
Ofte stillede spørgsmål
Hvor kan lyddæmperen monteres?
Altech har konstrueret lyddæmperen til montering i Spiro- og B1-installationer. Den er udført nippel/nippel.
Følger der pakninger med?
Ja, Altechs cirkulære lyddæmpere med 50 mm isolering er udstyret med pakninger.
Hvilket materiale er isoleringen?
Mineraluld beskyttet af en perforeret plade; Altech angiver glasuldsisolering for de cirkulære lyddæmpere.
