Beskrivelse

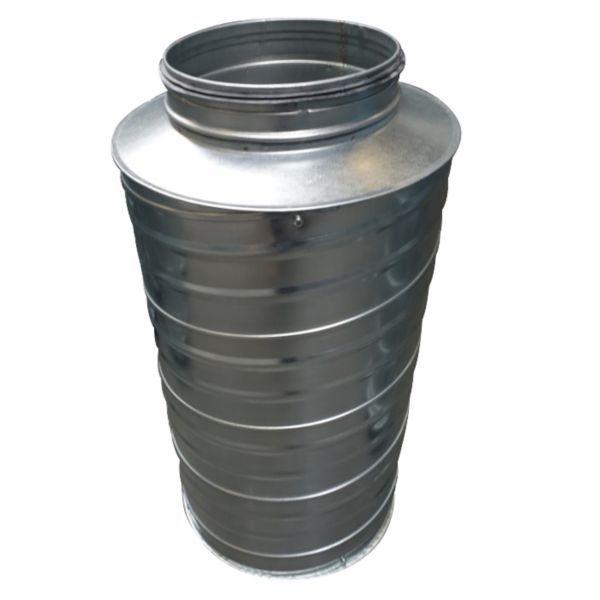

Altech cirkulær lyddæmper LYC-50-400-1200 er ifølge Altech designet til montering i Spiro- og B1-installationer. Huset er af zinkbelagt stålplade, og som lydabsorberende materiale bruges 50 mm mineraluld bag perforeret plade. Dæmperen har nippel i begge ender og er udstyret med pakninger.
Fordele
- Lyddæmpning: Dæmper lyden i kanalen – dæmpningen er størst i mellemtonerne, hvor Altech angiver 20 dB ved 1000 Hz.
- Isolering: 50 mm mineraluld bag en perforeret plade absorberer lyden i kanalen.
- Tilslutning: Nippel med pakninger i begge ender, så dæmperen sluttes til kanalen uden ekstra dele.
- Hus: Dæmperhuset er af zinkbelagt stålplade.
Passer den til dit anlæg?
Bruges til
- Ventilationskanaler i Spiro- og B1-installationer: Altech lyddæmpere er designet til montering i Spiro- og B1-installationer – her med Ø400 mm og nippel i begge ender.
- Dæmpning af lyd i kanalen i hele frekvensområdet fra 63 til 8000 Hz; størst dæmpning ved 1000 Hz for denne variant.
Sådan vælger du
- Denne variant: cirkulær, Ø400 mm, L 1200 mm – 20 dB ved 1000 Hz og 11 dB ved 2000 Hz, tryktabskoefficient 0,052 ζ/m.
- Kortere: cirkulær Ø400 x 900 mm (15 dB ved 1000 Hz, 8 dB ved 2000 Hz)
- Rektangulær kappe i samme dimension og længde: rektangulær Ø400 x 1200 mm (28 dB ved 1000 Hz, 36 dB ved 2000 Hz)
- Altech cirkulær lyddæmper Ø160 × 300 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø200 × 600 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø250 × 600 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø315 × 600 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø500 × 900 mm, 50 mm isolering
- Placér lyddæmperen i kanalen tæt ved ventilationsaggregatet, så støjen dæmpes, før den fordeles i kanalnettet.
Montering
- Tilslutning Ø400 mm med nippel i begge ender; nominel tilslutningslængde 80 mm ifølge Altechs tolerancetabel.
- Fugepakningernes maksimale anvendelsestemperatur er 80 °C ifølge Altech.
- Udvendige mål: Ø500 mm, længde 1200 mm.
- Medfølger: Pakninger i begge ender.
Til installatøren
- Indsættelsesdæmpning: 1 dB ved 63 Hz, 2 dB ved 125 Hz, 7 dB ved 250 Hz, 16 dB ved 500 Hz, 20 dB ved 1000 Hz, 11 dB ved 2000 Hz, 4 dB ved 4000 Hz og 3 dB ved 8000 Hz (Altechs datablad).
- Tryktab: tryktabskoefficient 0,052 ζ/m ifølge Altechs datablad.
- Isoleringsmateriale: Altech oplyser, at den dæmpende isolering i dæmperne er ISOVER Ultimate U MFN 16 mineraluld med en maksimal påføringstemperatur på 400 °C.
- Pakninger: maksimal anvendelsestemperatur 80 °C.
- Nominel tilslutningslængde: 80 mm ifølge Altechs tolerancetabel; den reelle længde er 5 mm mindre med F-type tætningsmontering ved hjælp af Shaper-maskiner. Tolerancen for Ø400-koblingen er 399,3–398,3 mm.
Indsættelsesdæmpning LYC-50-400-1200 (dB)
| 63 Hz | 125 Hz | 250 Hz | 500 Hz | 1000 Hz | 2000 Hz | 4000 Hz | 8000 Hz |
|---|---|---|---|---|---|---|---|
| 1 | 2 | 7 | 16 | 20 | 11 | 4 | 3 |
Data fra producentens datablad (side 27).
Se alle tekniske specifikationer →
Varianter
- Altech cirkulær lyddæmper Ø160 × 300 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø160 × 600 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø200 × 600 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø250 × 600 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø315 × 600 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø160 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø200 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø250 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø315 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø400 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø500 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø125 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø160 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø200 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø250 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø315 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø500 × 1200 mm, 50 mm isolering
Tilbehør
Altech spiralfalset ventilationsrør Ø400 mm, længde 3 m1.195 kr. inkl. moms+
Altech spiralfalset ventilationsrør Ø400 mm, længde 2 m948 kr. inkl. moms+
Altech muffe Ø400 mm, galvaniseret stål, uden pakning73 kr. inkl. moms+
Ofte stillede spørgsmål
Hvor meget støj dæmper den?
Ifølge Altechs datablad er indsættelsesdæmpningen 1 dB ved 63 Hz, 2 dB ved 125 Hz, 7 dB ved 250 Hz, 16 dB ved 500 Hz, 20 dB ved 1000 Hz, 11 dB ved 2000 Hz, 4 dB ved 4000 Hz og 3 dB ved 8000 Hz.
Hvilken temperatur tåler fugepakningerne?
Den maksimale anvendelsestemperatur for fugepakningerne er 80 °C ifølge Altech.
Hvad er lyddæmperen isoleret med?
50 mm mineraluld bag en perforeret plade, med hus af zinkbelagt stålplade, ifølge Altech.
Hvad er tryktabskoefficienten?
0,052 ζ/m ifølge Altechs datablad.
