Beskrivelse

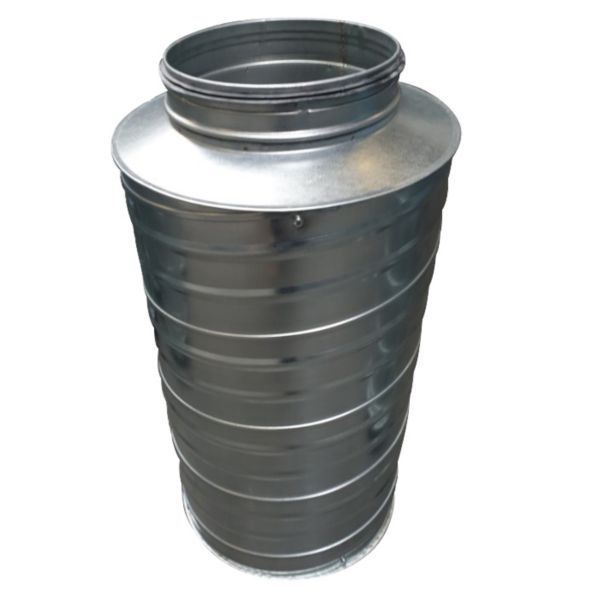

Altech cirkulær lyddæmper LYC-50-315-1200 er designet til montering i Spiro- og B1-installationer. Huset er af zinkbelagt stålplade, og som lydabsorberende materiale bruges 50 mm mineraluld bag perforeret plade. Dæmperen har nippel i begge ender med pakninger, og Altech angiver en indsættelsesdæmpning på 27 dB ved 1000 Hz.
Fordele
- Mindre støj: Altech angiver en indsættelsesdæmpning på 27 dB ved 1000 Hz – hele frekvenstabellen står i specifikationerne.
- Driftstemperatur: Altech angiver en maksimal anvendelsestemperatur på 80 °C for fugepakningerne.
- Udvendigt mål: Ø400 mm over isoleringen.
- Kanalsystem: Altech oplyser, at lyddæmperne er designet til Spiro- og B1-installationer.
Passer den til dit anlæg?
Bruges til
- Ventilationskanaler i Spiro- og B1-installationer.
- Dæmpning af lyd i kanalen; Altech oplyser indsættelsesdæmpning fra 63 til 8000 Hz.
Sådan vælger du
- Denne variant: cirkulær, Ø315 mm, L 1200 mm – 27 dB ved 1000 Hz og 22 dB ved 2000 Hz, tryktabskoefficient 0,069 ζ/m.
- Kortere: cirkulær Ø315 x 600 mm (12 dB ved 1000 Hz, 7 dB ved 2000 Hz)
- Kortere: cirkulær Ø315 x 900 mm (21 dB ved 1000 Hz, 15 dB ved 2000 Hz)
- Rektangulær kappe i samme dimension og længde: rektangulær Ø315 x 1200 mm (34 dB ved 1000 Hz, 38 dB ved 2000 Hz)
Montering
- Tilslutning Ø315 mm med nippel i begge ender; nominel tilslutningslængde 60 mm ifølge Altechs tolerancetabel.
- Fugepakningernes maksimale anvendelsestemperatur er 80 °C ifølge Altech.
- Udvendige mål: Ø400 mm, længde 1200 mm.
- Medfølger: Pakninger i begge ender (nippel/nippel).
Til installatøren
- Tilslutning: Ø315 mm nippel i begge ender, nominel tilslutningslængde 60 mm.
- Fugepakningernes maksimale anvendelsestemperatur er 80 °C.
- Isoleringen er ISOVER Ultimate U MFN 16 mineraluld, maks. påføringstemperatur 400 °C.
- Udvendige mål: Ø400 mm, længde 1200 mm.
Indsættelsesdæmpning LYC-50-315-1200 (dB)
| 63 Hz | 125 Hz | 250 Hz | 500 Hz | 1000 Hz | 2000 Hz | 4000 Hz | 8000 Hz |
|---|---|---|---|---|---|---|---|
| 1 | 3 | 7 | 2 | 27 | 22 | 13 | 10 |
Indsættelsesdæmpning oplyst af Altech for LYC-50-315-1200.
Se alle tekniske specifikationer →
Varianter
- Altech cirkulær lyddæmper Ø160 × 300 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø160 × 600 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø200 × 600 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø250 × 600 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø315 × 600 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø160 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø200 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø250 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø315 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø400 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø500 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø125 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø160 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø200 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø250 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø400 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø500 × 1200 mm, 50 mm isolering
Tilbehør
Altech spiralfalset ventilationsrør Ø315 mm, længde 3 m880 kr. inkl. moms+
Altech spiralfalset ventilationsrør Ø315 mm, længde 2 m503 kr. inkl. moms+
Altech muffe Ø315 mm, galvaniseret stål, uden pakning52 kr. inkl. moms+
Ofte stillede spørgsmål
Hvor meget støj dæmper den?
Ifølge Altechs datablad er indsættelsesdæmpningen 1 dB ved 63 Hz, 3 dB ved 125 Hz, 7 dB ved 250 Hz, 2 dB ved 500 Hz, 27 dB ved 1000 Hz, 22 dB ved 2000 Hz, 13 dB ved 4000 Hz og 10 dB ved 8000 Hz.
Hvilken temperatur tåler fugepakningerne?
Den maksimale anvendelsestemperatur for fugepakningerne er 80 °C ifølge Altech.
Hvad er lyddæmperen isoleret med?
50 mm mineraluld bag en perforeret plade, med hus af zinkbelagt stålplade, ifølge Altech.
Hvad er tryktabskoefficienten?
0,069 ζ/m ifølge Altechs datablad.
