Beskrivelse

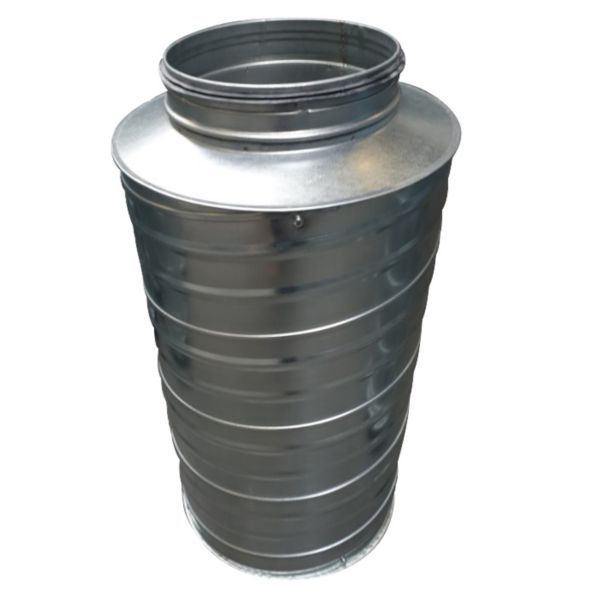

Altech cirkulær lyddæmper LYC-50-200-600 er beregnet til montering i Spiro- og B1-installationer. Huset er af zinkbelagt stålplade, og lyden dæmpes af mineraluld, der er beskyttet af en perforeret plade. Dæmperen har nippel i begge ender, er udstyret med pakninger og er 600 mm lang.
Fordele
- Dæmper kanalstøj: Mineraluld bag en perforeret plade er lyddæmperens lydabsorberende materiale.
- Dæmpning: Altech angiver 22 dB ved 1000 Hz for denne størrelse.
- Pakninger: Nippelforbindelserne i begge ender er udstyret med pakninger.
- Passer i Spiro- og B1-kanaler: Altech har designet lyddæmperen til montering i Spiro- og B1-installationer.
Passer den til dit anlæg?
Bruges til
- Ventilationskanaler i Spiro- og B1-systemer: Altech lyddæmpere er designet til montering i Spiro- og B1-installationer – her med Ø200 mm og nippel i begge ender.
- Dæmpning af lyd i kanalen: Altech angiver indsættelsesdæmpning fra 63 til 8000 Hz, størst ved 1000 Hz (22 dB) for denne variant.
Sådan vælger du
- Denne variant: cirkulær, Ø200 mm, L 600 mm – 22 dB ved 1000 Hz og 20 dB ved 2000 Hz, tryktabskoefficient 0,123 ζ/m.
- Mere dæmpning, længere: cirkulær Ø200 x 900 mm (32 dB ved 1000 Hz, 31 dB ved 2000 Hz)
- Mere dæmpning, længere: cirkulær Ø200 x 1200 mm (42 dB ved 1000 Hz, 41 dB ved 2000 Hz)
- Rektangulær kappe i samme dimension og længde: rektangulær Ø200 x 600 mm (19 dB ved 1000 Hz, 28 dB ved 2000 Hz)
Montering
- Tilslutning Ø200 mm med nippel i begge ender.
- Udstyret med pakninger ved begge tilslutninger.
- Medfølger: Pakninger ved begge nippeltilslutninger.
Til installatøren
- Driftsgrænse: Fugepakningernes maksimale anvendelsestemperatur er 80 °C, ifølge Altech.
- Tryktabskoefficient: 0,123 ζ/m.
- Tilslutningstolerance: Nominel tilslutningslængde er 40 mm ifølge Altechs tolerancetabel for koblinger, og nippelendens udvendige diameter ligger mellem 198,6 og 199,3 mm. Den reelle længde er 5 mm mindre ved F-type tætningsmontering.
Indsættelsesdæmpning LYC-50-200-600 (dB)
| 63 Hz | 125 Hz | 250 Hz | 500 Hz | 1000 Hz | 2000 Hz | 4000 Hz | 8000 Hz |
|---|---|---|---|---|---|---|---|
| 1 | 3 | 7 | 16 | 22 | 20 | 13 | 10 |
Indsættelsesdæmpning pr. oktavbånd ifølge Altechs datablad.
Se alle tekniske specifikationer →
Varianter
- Altech cirkulær lyddæmper Ø160 × 300 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø160 × 600 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø160 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø160 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø125 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø200 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø200 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø250 × 600 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø250 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø250 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø315 × 600 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø315 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø315 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø400 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø400 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø500 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø500 × 1200 mm, 50 mm isolering
Tilbehør
Altech spiralfalset ventilationsrør Ø200 mm, længde 3 m516 kr. inkl. moms+
Altech spiralfalset ventilationsrør Ø200 mm, længde 2 m352 kr. inkl. moms+
Altech muffe Ø200 mm, galvaniseret stål, uden pakning33 kr. inkl. moms+
Ofte stillede spørgsmål
Hvor kan lyddæmperen monteres?
Altech har konstrueret lyddæmperen til montering i Spiro- og B1-installationer. Den er udført nippel/nippel.
Hvor meget dæmper lyddæmperen?
Ifølge Altechs datablad dæmper LYC-50-200-600 mellem 1 og 22 dB afhængigt af frekvens, med størst dæmpning (22 dB) ved 1000 Hz.
Hvilket materiale er lyddæmperen lavet af?
Huset er af zinkbelagt stålplade med 50 mm mineraluld bag en perforeret plade, ifølge Altechs datablad.
Dokumentation
Tekniske data fra producentens officielle materiale (www.bd.dk). Ret til ændringer forbeholdes.
