Beskrivelse

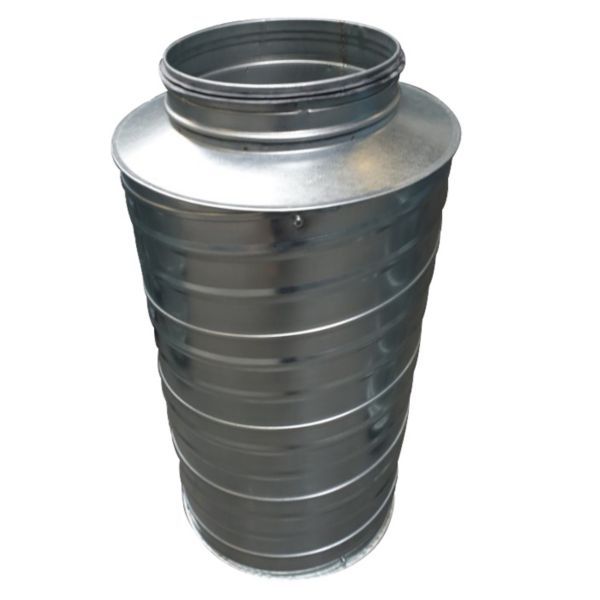

Altech cirkulær lyddæmper Ø125 × 1200 mm er beregnet til montering i Spiro- og B1-systemer. Huset er i zinkbelagt stålplade, og det lydabsorberende materiale er mineraluld bag en perforeret plade. Lyddæmperen har nippel i begge ender og er udstyret med pakninger.
Fordele
- Lydabsorption: Mineralulden bag den perforerede plade dæmper lyden i kanalen.
- Dæmpning: Dæmpningen er størst ved 2000 Hz ifølge Altechs datablad.
- Pakninger: Lyddæmperen er udstyret med pakninger i begge nippeltilslutninger.
- Montering: Beregnet til montering i Spiro- og B1-type installationer.
Passer den til dit anlæg?
Bruges til
- Ventilationskanaler i Spiro- og B1-installationer, hvor luftstrømmen skal dæmpes lydmæssigt.
Sådan vælger du
- Denne variant: cirkulær, Ø125 mm, L 1200 mm.
- Større dimension, samme længde: Altech cirkulær lyddæmper Ø160 x 1200 mm, 50 mm isolering, nippel i begge ender
Montering
- Tilslutning Ø125 mm med nippel i begge ender; nominel tilslutningslængde er 40 mm (5 mm mindre ved F-type tætningsmontering).
- Medfølger: Pakninger i begge nippeltilslutninger.
Til installatøren
- Standard: Dimensionstolerancer for koblinger følger PN-B-03434 og PN-EN 1506.
- Driftsgrænse: Fugepakningernes maksimale anvendelsestemperatur er 80 °C.
- Kompatibilitet: Beregnet til montering i Spiro- og B1-type installationer.
Indsættelsesdæmpning Ø125 × 1200 mm (dB)
| 63 Hz | 125 Hz | 250 Hz | 500 Hz | 1000 Hz | 2000 Hz | 4000 Hz | 8000 Hz |
|---|---|---|---|---|---|---|---|
| 4 | 11 | 17 | 36 | 46 | 50 | 46 | 31 |
Data fra producentens datablad.
Se alle tekniske specifikationer →
Varianter
- Altech cirkulær lyddæmper Ø160 x 300 mm LYC-50-160-300 nippel/nippel cirkulær
- Altech cirkulær lyddæmper Ø160 mm x 600 mm 50 mm isolering, Nippel/Nippel
- Altech cirkulær lyddæmper Ø160 mm x 900 mm 50 mm isolering, Nippel/Nippel
- Altech cirkulær lyddæmper Ø160 mm X 1200 mm 50 mm isolering, Nippel/Nippel
- Altech cirkulær lyddæmper Ø200 x 600 mm LYC-50-200-600 nippel/nippel cirkulær
- Altech cirkulær lyddæmper Ø200 x 900 mm LYC-50-200-900 nippel/nippel cirkulær
- Altech cirkulær lyddæmper Ø200 x 1200 mm LYC-50-200-1200 nippel/nippel cirkulær
- Altech cirkulær lyddæmper Ø250 x 600 mm LYC-50-250-600 nippel/nippel cirkulær
- Altech cirkulær lyddæmper Ø250 x 900 mm LYC-50-250-900 nippel/nippel cirkulær
- Altech cirkulær lyddæmper Ø250 x 1200 mm LYC-50-250-1200 nippel/nippel cirkulær
Tilbehør
Altech spiralfalset ventilationsrør Ø125 mm, længde 3 m229 kr. inkl. moms+
Altech spiralfalset ventilationsrør Ø125 mm, længde 2 m135 kr. inkl. moms+
Altech muffe Ø125 mm, galvaniseret stål, uden pakning22 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilken rørdimension passer lyddæmperen til?
Rund nippelforbindelse Ø125 mm i begge ender, ifølge Altechs datablad.
Dæmper den lige meget ved alle frekvenser?
Nej. Ifølge Altechs datablad er indsættelsesdæmpningen lavest ved 63 Hz (4 dB) og højest ved 2000 Hz (50 dB).
Hvad er tryktabet gennem lyddæmperen?
Tryktabskoefficienten er 0,220 ζ/m ifølge Altechs datablad.
Følger der pakninger med?
Ja, lyddæmperen er udstyret med pakninger i begge nippeltilslutninger ifølge Altechs datablad.
Dokumentation
Tekniske data fra producentens officielle materiale (www.bd.dk). Ret til ændringer forbeholdes.
