Beskrivelse

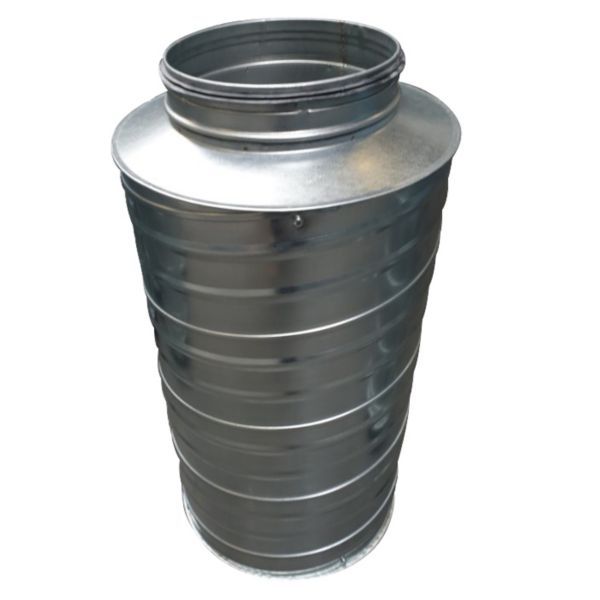

Altech cirkulær lyddæmper LYC-50-250-900 dæmper lyd i runde ventilationskanaler. Dæmperen har nippel i begge ender til Ø250 mm kanal og er 900 mm lang. Huset er af zinkbelagt stålplade, og som lydabsorberende materiale bruges mineraluld bag en perforeret plade.
Fordele
- Mest dæmpning ved de høje frekvenser: Dæmpningen er størst i 1000 Hz-båndet og mindst ved 63 Hz, ifølge Altechs datablad.
- Pakninger: Altech oplyser, at lyddæmperne er udstyret med pakninger.
- Dæmperhus: Huset er af zinkbelagt stålplade, oplyser Altech.
- Beregnet til Spiro og B1: Altech angiver, at lyddæmperne er designet til montering i Spiro- og B1-type installationer.
Passer den til dit anlæg?
Bruges til
- Ventilationskanaler i Spiro- og B1-systemer: Altech lyddæmpere er designet til montering i Spiro- og B1-installationer – her med Ø250 mm og nippel i begge ender.
- Dæmpning af lyd i kanalen; Altechs datablad angiver indsættelsesdæmpningen i oktavbåndene fra 63 til 8000 Hz, for denne variant 26 dB ved 1000 Hz.
Sådan vælger du
- Denne variant: cirkulær, Ø250 mm, L 900 mm – 26 dB ved 1000 Hz og 21 dB ved 2000 Hz, tryktabskoefficient 0,095 ζ/m.
- Kortere: cirkulær Ø250 x 600 mm (19 dB ved 1000 Hz, 15 dB ved 2000 Hz)
- Mere dæmpning, længere: cirkulær Ø250 x 1200 mm (34 dB ved 1000 Hz, 27 dB ved 2000 Hz)
- Rektangulær kappe i samme dimension og længde: rektangulær Ø250 x 900 mm (22 dB ved 1000 Hz, 28 dB ved 2000 Hz)
Montering
- Tilslutning Ø250 mm med nippel i begge ender.
- Udvendig diameter 355 mm, længde 900 mm.
- Medfølger: Pakninger.
Til installatøren
- Tilslutningslængde: Nominel tilslutningslængde (lp) for Ø250 mm er 40 mm ifølge Altechs tolerancetabel for koblinger; den udvendige diameter på en Ø250 mm nippelende ligger mellem 248,5 og 249,3 mm.
- Tryktab: Tryktabskoefficienten er 0,095 ζ/m ifølge Altechs datablad.
- Fugepakninger: Maksimal anvendelsestemperatur 80 °C ifølge Altech.
Indsættelsesdæmpning LYC-50-250-900 (dB)
| 63 Hz | 125 Hz | 250 Hz | 500 Hz | 1000 Hz | 2000 Hz | 4000 Hz | 8000 Hz |
|---|---|---|---|---|---|---|---|
| 1 | 3 | 9 | 17 | 26 | 21 | 13 | 8 |
Data fra producentens datablad (side 27).
Se alle tekniske specifikationer →
Varianter
- Altech cirkulær lyddæmper Ø160 × 300 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø160 × 600 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø160 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø160 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø125 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø200 × 600 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø200 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø200 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø250 × 600 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø250 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø315 × 600 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø315 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø315 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø400 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø400 × 1200 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø500 × 900 mm, 50 mm isolering
- Altech cirkulær lyddæmper Ø500 × 1200 mm, 50 mm isolering
Tilbehør
Altech spiralfalset ventilationsrør Ø250 mm, længde 3 m645 kr. inkl. moms+
Altech spiralfalset ventilationsrør Ø250 mm, længde 2 m440 kr. inkl. moms+
Altech muffe Ø250 mm, galvaniseret stål, uden pakning39 kr. inkl. moms+
Ofte stillede spørgsmål
Hvor meget dæmper den?
Fra 1 dB ved 63 Hz til 26 dB ved 1000 Hz, derefter faldende til 8 dB ved 8000 Hz, ifølge Altechs datablad.
Hvor stor er dæmperen udvendigt?
Den udvendige diameter er 355 mm, og dæmperen er 900 mm lang, ifølge Altechs datablad.
Hvad er lyddæmperen lavet af?
Huset er af zinkbelagt stålplade, og det lydabsorberende materiale er mineraluld bag en perforeret plade, ifølge Altechs datablad for de cirkulære lyddæmpere.
