Beskrivelse

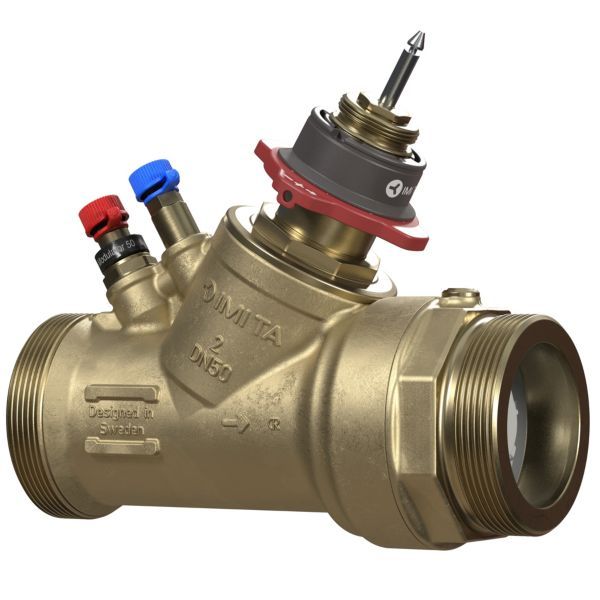

IMI TA-Modulator DN 50 er en kombineret regulerings- og balanceringsventil med indbygget differenstrykregulator til varme- og køleanlæg. Den logaritmiske karakteristik giver præcis temperaturregulering, og det indstillede flow begrænses automatisk, når aktuatoren er helt åben. Ventilen har 2 1/2″ udvendigt gevind (G2 1/2), og det dimensionerede flow kan indstilles mellem 2150 og 11200 l/h inden for det maksimalt tilladte trykfald på 600 kPa (6 bar).
Fordele
- Automatisk flowbegrænsning: Ventilen begrænser selv det indstillede flow, når aktuatoren er helt åben, så resten af anlægget er beskyttet mod for højt flow.
- Trykuafhængig: Den indbyggede differenstrykregulator giver ifølge IMI TA høj reguleringsautoritet og reguleringsstabilitet.
- Flow- og tryk-måling: Indbygget måling af flow og differenstryk gør det muligt at optimere pumpetrykket og diagnosticere anlægget.
- Materiale: Ventilhus og ventilindsats er i AMETAL®, IMI Hydronic Engineerings afzinkningsbestandige legering.
- Afspærring: Ud over at regulere kan ventilen afspærres under vedligeholdelse af anlægget.
Passer den til dit anlæg?
Bruges til
- Modulerende temperaturregulering i varme- og køleanlæg, hvor ventilen både skal regulere og indregulere.
- Medier: vand og glykolblandet vand (0–57 %).
Sådan vælger du
- Denne variant: DN 50 HP (G2 1/2), flowområde 2150–11200 l/h, ΔpV max. 600 kPa.
- Mindre flow: DN 40 (1000–6500 l/h)
- Vælg størrelse efter anlæggets dimensionerende flow og ikke efter rørdimensionen.
Montering
- Monteres med udvendigt gevind, 2 1/2″ (G2 1/2) iht. ISO 228, i begge ender.
- Aktuator bestilles separat: TA-Slider 500 eller TA-Slider 750 (til TA-Slider 750 skal der også bestilles en adapter separat).
- Styres af en lineært proportional eller 3-punkts aktuator.
- Er medietemperaturen under 2 °C, skal isdannelse på spindlen forhindres med damptæt isolering (en spindelforlænger kan bruges).
- Medfølger ikke: Aktuator (bestilles separat, fx TA-Slider 500 eller TA-Slider 750), Adapter til TA-Slider 750 (bestilles separat).
Til installatøren
- Flowområde: Det dimensionerede flow (qmax) kan indstilles mellem 2150 og 11200 l/h.
- Differenstryk: Maks. ΔpV 600 kPa (6 bar); min. ΔpV 30 kPa (0,30 bar) ved maks. indstilling, helt åben.
- Medietemperatur: -10…90 °C; medie vand og glykolblandet vand (0–57 %).
- Reguleringsområde: >125.
- Læktab: ≤ 0,01 % af maks. qmax ved korrekt flowretning og maks. indstilling (klasse IV, EN 60534-4).
- Aktuator: Styres af en lineært proportional eller 3-punkts aktuator; til denne dimension bruges TA-Slider 500 eller TA-Slider 750 (adapter til TA-Slider 750 bestilles separat).
- Frostsikring: Er medietemperaturen under 2 °C, skal isdannelse på spindlen forhindres med damptæt isolering (en spindelforlænger kan bruges).
Se alle tekniske specifikationer →
Varianter
Tilbehør
IMI TA isoleringskappe til TA-Modulator DN 50, EPP (52 164-906)1.170 kr. inkl. moms+
IMI TA-Slider 500 aktuator 24 VAC/DC, 0-10 V, 1 m kabel5.434 kr. inkl. moms+
IMI TA-Slider 750 aktuator 750 N, 24 VAC/VDC, lynkobling til ventilspindel (322226-10110)7.866 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilke aktuatorer passer til ventilen?
IMI TA angiver TA-Slider 500 og TA-Slider 750 til DN 40–50 med aktuatortilslutning M30 × 1,5, push/pull. Til TA-Slider 750 skal der bestilles en adapter separat.
Hvor meget differenstryk kræver ventilen?
Mindst 30 kPa (0,30 bar) ved maks. indstilling (helt åben); andre indstillinger kræver mindre og kan beregnes med softwaren HySelect.
Kan ventilen bruges til afspærring?
Ja. Ventilen har en afspærringsfunktion, der kan bruges under vedligeholdelse af anlægget.
Hvilket gevind har ventilen?
Ventilen har udvendigt gevind 2 1/2″ (G2 1/2) efter ISO 228 i begge ender.
Hvad følger med ventilen?
Ventilen leveres uden aktuator og adapter – de bestilles separat efter behov.
Skal ventilen isoleres?
Ja, hvis medietemperaturen er under 2 °C: isdannelse på spindlen skal forhindres med damptæt isolering.
Dokumentation
Tekniske data fra producentens officielle materiale (sgdd.scene7.com). Ret til ændringer forbeholdes.
