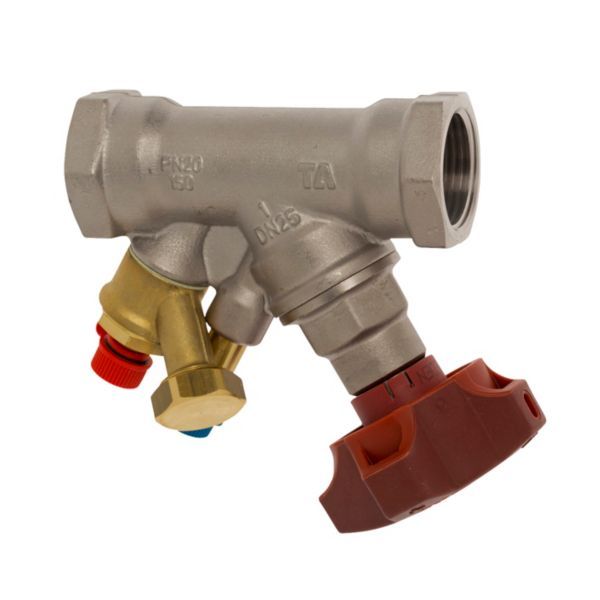

IMI TA STAD-D DN 10 strengreguleringsventil med aftap, kvs 1,36, til brugsvand (52 752-210)

1.157 kr. inkl. moms

IMI TA STAD-D DN 10 er en manuel balanceringsventil til brugsvandsanlæg og til vandbårne varme- og køleanlæg.

  • Tilslutning: 3/8″ indvendigt gevind (G3/8) i begge ender
  • Funktioner: Indregulering, forindstilling, måling, afspærring og aftap i én ventil
  • Godkendelse: Godkendt af RISE til brugsvandsanlæg
  • Håndhjul: Digitalt håndhjul med aflæselig forindstilling
  • Materiale: Afzinkningsbestandig AMETAL®-legering med særlig overfladebehandling til brugsvand

Levering 1–3 hverdage

Varenummer (SKU): 406961103 Kategori:

Beskrivelse

IMI TA STAD-D DN 10 er en manuel balanceringsventil til brugsvandsanlæg, som også kan bruges i vandbårne varme- og køleanlæg. Ventilhus, dæksel og kegle er overfladebehandlet med T.E.A. PLUS®, og ventilen er godkendt af RISE til brugsvandsanlæg (PN 25). Den har 3/8″ indvendigt gevind (G3/8) i begge ender, aftap og en Kvs-værdi på 1,36 m³/h ved fuldt åben ventil og 1 bar trykfald.

Fordele

  • Håndhjul: Den indstillede værdi aflæses direkte på det digitale håndhjul, så forindstillingen er let at kontrollere.
  • Afspærring: Ventilen kan også bruges til afspærring, så en ekstra afspærringsventil ikke er nødvendig.
  • Måleudtag: De selvtættende måleudtag gør det let at sætte måleudstyr på og tage det af igen.
  • Aftap: Ventilen har aftap med slutmuffe og passer til 1/2″ slangeforskruning (G1/2) med pakning.
  • Korrosion: AMETAL® er afzinkningsbestandig, hvilket ifølge IMI giver længere levetid og mindsker risikoen for lækage.

Passer den til dit anlæg?

Bruges til

  • Indregulering, forindstilling, måling (Δp og flow), afspærring og aftap i brugsvandsanlæg.
  • Kan også bruges i vandbårne varme- og køleanlæg (vand og glykolblandet vand 0–57 %).
  • Godkendt af RISE (Research Institutes of Sweden) til brugsvandsanlæg (PN 25).

Sådan vælger du

Montering

  • Tilslutning: 3/8″ indvendigt gevind (G3/8) i begge ender efter ISO 228; gevindlængden følger ISO 7/1.
  • Monteres i den anbefalede strømretning (pil på huset).
  • Aftapningen passer til 1/2″ slangeforskruning (G1/2) med pakning.
  • Kan tilsluttes glatte rør med KOMBI-koblinger, som bestilles separat.
Til installatøren
  • Forindstilling: luk ventilen til skala 0,0, åbn det beregnede antal omdrejninger, og skru den indvendige spindel med uret i bund med en 6-kantnøgle. Ventilen kan åbnes til 4,0 – yderligere åbning giver ikke øget kapacitet.
  • Kontrol af forindstilling: luk ventilen (0,0) og åbn til stop – talskalaen viser forindstillingsværdien. Kan håndhjulet drejes til 4,0, er ventilen ikke forindstillet.
  • IMI anbefaler at dimensionere, så håndhjulet står på 2,0 omdrejninger eller derover; det kan betyde en ventil, der er en til to dimensioner mindre end rørdimensionen, og giver ifølge IMI større nøjagtighed på indreguleringen.
  • Nøjagtighed: ventilen kan monteres med omvendt gennemstrømning, og de oplyste vandstrømme gælder også her, men afvigelserne bliver op til 5 % større. Undgå pumper og turbulensskabende armaturer lige før ventilen – turbulens fra fx en vinkel kan give op til 20 % målefejl i de mest uheldige tilfælde.
  • I dimensioneringssoftware (HySelect, HyTools) og indreguleringsinstrumentet TA-SCOPE hedder PN 25-udgaven STAD-D*.
  • Medie: vand og glykolblandet vand (0–57 %). Arbejdstemperatur: -20…120 °C (op til 150 °C – kontakt IMI’s salgskontor).
  • Glatte rør: DN 10-20 kan tilsluttes glatte rør med KOMBI-koblinger (VVS-nr. 405188), som bestilles separat.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvordan kontrolleres forindstillingen?
Luk ventilen, så indikeringen står på 0,0, og åbn den derefter til stop. Talskalaen viser forindstillingsværdien. Kan håndhjulet drejes til 4,0, er ventilen ikke forindstillet.

Kan ventilen bruges i varmeanlæg, eller kun til brugsvand?
Den er godkendt af RISE til brugsvandsanlæg, men kan ifølge IMI også bruges i vandbårne varme- og køleanlæg.

Hvad passer aftapningen til?
Aftapningen med slutmuffe passer til 1/2″ slangeforskruning (G1/2) med pakning.

Kan ventilen erstatte en separat afspærringsventil?
Ja. Ventilen har en afspærringsfunktion, så en ekstra afspærringsventil ikke er nødvendig.

Dokumentation

Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeManuel balanceringsventil til brugsvand (STAD-D)
ModelSTAD-D DN 10, med aftap
TA varenr.52 752-210
DimensionDN 10
Tilslutning3/8" indvendigt gevind (G3/8) iht. ISO 228, gevindlængde iht. ISO 7/1
Kvs1,36 m³/h (ved fuldt åben ventil, trykfald 1 bar)
Forindstilling0–4,0 omdrejninger (digitalt håndhjul); kapacitet øges ikke ud over 4,0
TrykklassePN 25
Medietemperatur-20…120 °C (op til 150 °C – kontakt IMI's salgskontor)
MedieVand og glykolblandet vand (0–57 %)
VentilhusAMETAL®
VentilkegleAMETAL®
SpindelAMETAL®, glideskiver i PTFE
PakningO-ring i EPDM (hus/overdel, sæde og spindel); fiberarmerede pakninger
HåndhjulPolyamid og TPE, digital aflæsning af forindstilling
MåleudtagAMETAL®, selvtættende
AftapAMETAL®, slutmuffe med EPDM-tætning, passer til 1/2" slangeforskruning (G1/2)
OverfladebehandlingVentilhus, dæksel og kegle er overfladebehandlet med T.E.A. (TERNARY ECO ALLOY) PLUS®
MærkningHus: IMI, TA, PN 25/400 WWP, DN og tommeangivelse. Håndhjul: TA, STAD-D* og DN
Glatte rørKan tilsluttes glatte rør med KOMBI-koblinger (VVS-nr. 405188)
FjederRustfast stål
Mål L / H73 / 100 mm
GodkendelseRISE, brugsvandsanlæg (PN 25)
Nettovægt0,53 kg
Mærke
Varenummer406961103
EAN5902276836046
